รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | สวิงเช็ควาล์ว | การเชื่อมต่อ: | ปลายแปลน RF |
|---|---|---|---|
| ชื่อ: | เช็ควาล์ว | สื่อ: | น้ำ น้ำมัน ไอน้ำ แก๊ส |
| มาตรฐานหรือไม่เป็นมาตรฐาน: | มาตรฐาน | อุณหภูมิในการทำงาน: | -29°C~425°C |
| วัสดุ: | carbon steel; เหล็กกล้าคาร์บอน; WCB WCB | ความกดดัน: | แรงดันปานกลาง, แรงดันต่ำ |
| แสงสูง: | เช็ควาล์วสวิงหน้าแปลนเหล็กคาร์บอน,เช็ควาล์วปลายสวิงสีเทาหน้าแปลน,เช็ควาล์วสวิงหน้าแปลนสีเทา |
||

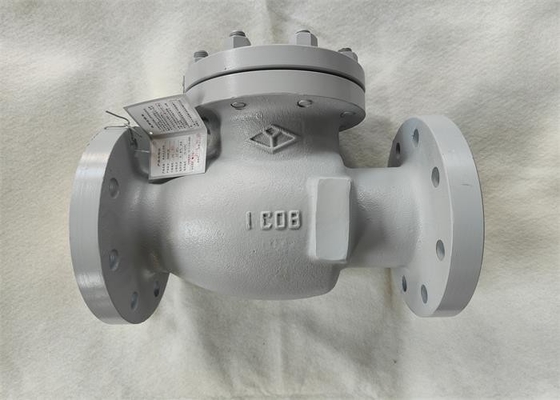

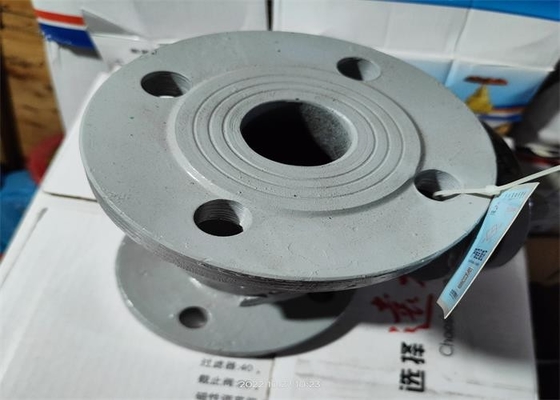

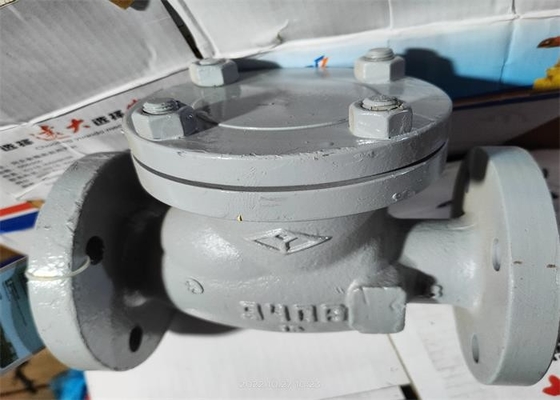

วาล์วประกอบด้วยร่างกาย ฝาครอบ ดิสก์ เพลาโยกและโยก และส่วนอื่น ๆ ดิสก์สามารถป้องกันการไหลย้อนกลับของของเหลวโดยอัตโนมัติดิสก์ของวาล์วถูกเปิดออกภายใต้การกระทำของแรงดันของเหลว และของไหลจะไหลจากด้านเข้าไปยังด้านทางออกเมื่อแรงดันขาเข้าต่ำกว่าแรงดันทางออก แผ่นดิสก์จะปิดโดยอัตโนมัติเพื่อป้องกันการไหลย้อนกลับของสื่อภายใต้การกระทำของความแตกต่างของแรงดันของเหลวและแรงโน้มถ่วงของตัวเอง
| H44H-16C | DN | หลี่ | ดี | ดี1 | ดี2 | bf | z-Фd | ชม |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
| H44H-25 | DN | หลี่ | ดี | ดี1 | ดี2 | bf | z-Фd | ชม |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 | |
| 250 | 650 | 425 | 370 | 330 | 32-2 | 12-Ф30 | 331 | |
| 300 | 750 | 485 | 430 | 389 | 34-2 | 16-Ф30 | 432 | |
| H44H-40 | DN | หลี่ | ดี | ดี1 | ดี2 | bf | z-Фd | ชม |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 |
| ส่วนสำคัญ | วัสดุชิ้นส่วน |
| ร่างกาย,Bonnet | WCB |
| ดิสก์ | WCB+2Cr13 |
| ต้นกำเนิด | Q235 |
| เพลา | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม |
| ปลายแปลน | GB/T9113 |
| ตัวต่อตัว | GB/T12221 |
| การออกแบบและการผลิต | GB/T12236 |
| แรงดันที่กำหนด | 1.6,2.5MPa |
| อุณหภูมิที่เหมาะสม | อุณหภูมิ ≤ 425 ℃ |
| สื่อที่เหมาะสม | น้ำ ไอน้ำ น้ำมัน |
1. ควรวางวาล์วในโกดังแห้งและห้ามเก็บไว้ในที่โล่งโดยเด็ดขาด
2. ควรเก็บรักษาในระยะยาวอย่างสม่ำเสมอ
3. เงื่อนไขการใช้งานต้องเป็นไปตามข้อกำหนดของข้อกำหนดด้านประสิทธิภาพ
4. ควรทำการทดสอบแรงดันก่อนการติดตั้ง และสามารถติดตั้งได้ก็ต่อเมื่อตรงตามข้อกำหนดเท่านั้น
5. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้ง
6. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
7. โดยปกติวาล์วจะถูกติดตั้งในไปป์ไลน์แนวนอน แต่ยังสามารถติดตั้งในไปป์ไลน์แนวตั้งหรือไปป์ไลน์แบบเอียงได้ และให้ความสนใจกับทิศทางการไหลปานกลางและทิศทางลูกศรบนตัววาล์วที่สอดคล้องกัน
