รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | สวิงเช็ควาล์ว | สี: | คำขอของลูกค้า สีน้ำเงิน |
|---|---|---|---|
| วัสดุของตัวเครื่อง: | เหล็กสีเทา / เหล็กดัด | การเชื่อมต่อ: | ปลายแปลน |
| อุณหภูมิในการทำงาน: | -10 ถึง 80 ℃ | สื่อ: | น้ำ |
| ความดัน: | 1.6mpa | ขนาด: | DN50 ถึง DN200 |
| ดิสก์: | NBR+Q235 | มาตรฐาน: | GB |
| แสงสูง: | เช็ควาล์วหน้าแปลนเหล็กสีเทา,วาล์วตรวจสอบการแกว่งหน้าแปลนยางลิ่ม,วาล์วตรวจสอบการแกว่งเหล็กดัดอ่อน 1.6mpa |
||

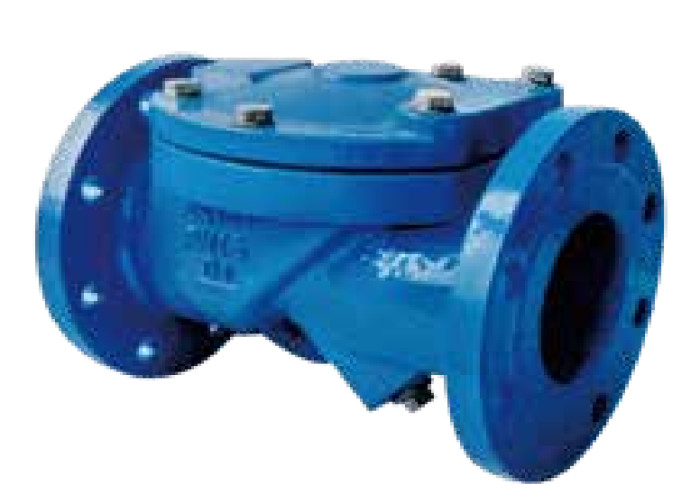

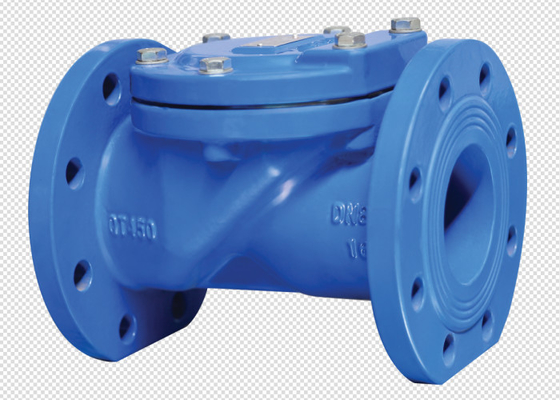

การออกแบบชิ้นส่วนของวาล์วตรวจสอบพนังยางรุ่น H44X (SFCV) ส่วนใหญ่ประกอบด้วยสามส่วนหลัก: ตัววาล์ว ฝากระโปรงหน้า และแผ่นยาง
แผ่นปิดยางในวาล์วทำจากแผ่นเหล็ก เหล็กเส้น และผ้าไนลอนเสริมแรงเป็นพื้นผิว และชั้นนอกหุ้มด้วยยางอายุการใช้งานของแผ่นปิดวาล์วสามารถเข้าถึงได้ถึง 1 ล้านครั้งวาล์วตรวจสอบพนังยางรุ่น H44X (SFCV) ใช้การออกแบบพื้นที่การไหลเต็มรูปแบบซึ่งมีลักษณะของการสูญเสียหัวขนาดเล็กไม่ง่ายต่อการสะสมจิปาถะการบำรุงรักษาง่ายและอื่น ๆวาล์วตรวจสอบพนังยางรุ่น H44X (SFCV) ส่วนใหญ่ใช้กับระบบน้ำประปาและระบายน้ำแนวนอนสามารถติดตั้งได้ที่ช่องจ่ายน้ำของปั๊มเพื่อป้องกันการไหลย้อนกลับและความเสียหายของค้อนน้ำกับปั๊มวาล์วตรวจสอบพนังยางรุ่น H44X (SFCV) สามารถติดตั้งบนท่อบายพาสของท่อทางเข้าและทางออกของอ่างเก็บน้ำเพื่อป้องกันไม่ให้น้ำในสระไหลกลับไปยังระบบจ่ายน้ำเช็ควาล์วโดยทั่วไปเหมาะสำหรับสื่อที่สะอาด ไม่ใช่สำหรับสื่อที่มีอนุภาคของแข็งและมีความหนืดสูง
| mm | หลี่ | ดี | D1 | D2 | bf | Z-фd |
| 50 | 203 | 165 | 125 | 100 | 19-3 | 4-ф19 |
| 65 | 216 | 185 | 145 | 120 | 19-3 | 4-ф19 |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-ф19 |
| 100 | 292 | 220 | 180 | 155 | 19-3 | 8-ф19 |
| 125 | 330 | 250 | 210 | 185 | 19-3 | 8-ф19 |
| 150 | 356 | 285 | 240 | 210 | 19-3 | 8-ф23 |
| 200 | 495 | 340 | 295 | 262 | 20-3 | 12-ф23 |
คุณสมบัติ
| ตัว | เหล็กดัด |
| หมวกแก๊ป | เหล็กดัด |
| ดิสก์ | NBR+Q235+ปลอกตาข่ายไฟเบอร์ไนลอน |
| ปะเก็น | NBR |
| ความดันปกติ | 1.6 mpa |
| การทดสอบเปลือก (น้ำ) | 1.76 mpa |
| การทดสอบซีล (น้ำ) | 2.4 mpa |
| อุณหภูมิ | -10 ถึง 80 ℃ |
