วัสดุสแตนเลสกรด Aitric ปานกลาง 1.6 /2.5 /4.0 Mpa วาล์วตรวจสอบการแกว่งหน้าแปลน

บทนำ

วาล์วตรวจสอบการแกว่งของเหล็กกล้าไร้สนิมหมายถึงวาล์วที่มีส่วนเปิดและปิดเป็นแผ่นวาล์วทรงกลมและทำหน้าที่ด้วยน้ำหนักและแรงดันปานกลางเพื่อป้องกันการไหลย้อนกลับของตัวกลางเป็นวาล์วอัตโนมัติหรือที่เรียกว่าเช็ควาล์ว, วาล์วทางเดียว, วาล์วย้อนกลับหรือวาล์วแยกโหมดการเคลื่อนที่ของแผ่นวาล์วแบ่งออกเป็นประเภทการยกและประเภทการแกว่งโครงสร้างของเช็ควาล์วลิฟท์จะคล้ายกับวาล์วหยุด มีเพียงก้านวาล์วที่ขาดไปเท่านั้นสื่อไหลเข้าจากปลายทางเข้า (ด้านล่าง) และออกจากปลายทางออก (ด้านบน)เมื่อแรงดันขาเข้ามากกว่าผลรวมของน้ำหนักดิสก์และความต้านทานการไหล วาล์วจะเปิดขึ้นในทางกลับกัน วาล์วจะปิดเมื่อสื่อไหลย้อนกลับเช็ควาล์วสวิงมีจานเอียงที่สามารถหมุนรอบเพลาได้หลักการทำงานคล้ายกับวาล์วตรวจสอบการยกเช็ควาล์วมักใช้เป็นวาล์วด้านล่างของอุปกรณ์สูบน้ำเพื่อป้องกันการไหลย้อนกลับของน้ำการรวมกันของเช็ควาล์วและวาล์วหยุดสามารถเล่นบทบาทของการแยกความปลอดภัยข้อเสียคือความต้านทานสูงและปิดผนึกไม่ดีเมื่อปิด

โหมดการติดตั้ง

ดิสก์ของเช็ควาล์วสวิงนั้นมีรูปร่างเป็นดิสก์และหมุนไปรอบ ๆ เพลาหมุนของช่องบ่าวาล์วเนื่องจากช่องในวาล์วมีความคล่องตัวและความต้านทานการไหลน้อยกว่าของเช็ควาล์วลิฟต์ จึงเหมาะสำหรับโอกาสที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่มีอัตราการไหลต่ำและการเปลี่ยนแปลงของการไหลไม่บ่อยนัก แต่ไม่เหมาะสำหรับการไหลเป็นจังหวะและ ประสิทธิภาพการซีลไม่ดีเท่ากับเช็ควาล์วลิฟต์เช็ควาล์วสวิงแบ่งออกเป็นประเภทดิสก์เดี่ยว ประเภทดิสก์คู่ และประเภทครึ่งหลายทั้งสามรูปแบบนี้ส่วนใหญ่จะถูกแบ่งตามเส้นผ่านศูนย์กลางของวาล์ว เพื่อป้องกันไม่ให้แรงกระแทกของไฮดรอลิกลดลงเมื่อสื่อหยุดไหลหรือไหลย้อนกลับ

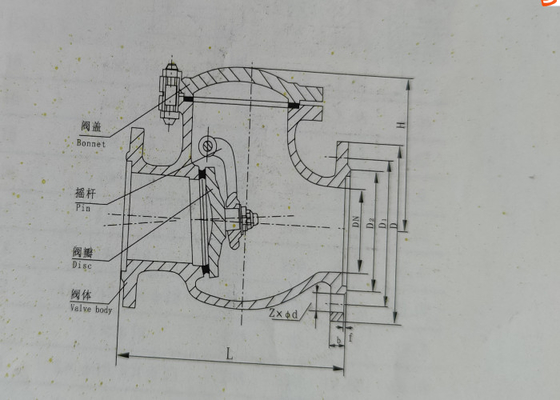

ขนาด
