รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เช็ควาล์วหน้าแปลน | วัสดุของตัวเครื่อง: | เหล็กดัด / เตารีด |
|---|---|---|---|
| สี: | คำขอของลูกค้า | การเชื่อมต่อ: | ปลายแปลน RF |
| ปานกลาง: | น้ำ น้ำมัน แก๊ส ไอน้ำ | อุณหภูมิในการทำงาน: | -20~180℃ |
| พลัง: | ไม่ | วัสดุดิสก์: | WCB |
| แสงสูง: | เช็ควาล์วหน้าแปลน 80 มม.,เช็ควาล์วหน้าแปลนเหล็กคาร์บอน,วาล์วตรวจสอบสวิงมาตรฐาน GB Flanged |
||
สวิงชนิดเหล็กเช็คกลับวาล์วเหมาะสำหรับแรงดัน 1.6~25MPa/2.0-42.0MPa อุณหภูมิการทำงาน -29~+550℃ น้ำมัน เคมี ยา ปุ๋ยเคมี อุตสาหกรรมไฟฟ้า และเงื่อนไขอื่น ๆ ของท่อ สื่อที่ใช้บังคับสำหรับน้ำ น้ำมัน, ไอน้ำ, กรดปานกลางเป็นวาล์วที่ควบคุมการไหลทางเดียวของตัวกลางในท่อเพื่อป้องกันการไหลย้อนกลับของตัวกลางในท่อเช็ควาล์วเป็นของวาล์วอัตโนมัติส่วนเปิดและปิดเปิดหรือปิดด้วยกำลังของตัวกลางที่ไหลเช็ควาล์วใช้สำหรับการไหลของตัวกลางในท่อทางเดียวเพื่อป้องกันการไหลย้อนของสื่อในกรณีที่เกิดอุบัติเหตุส่วนใหญ่ใช้ในปิโตรเลียม เคมี ยา ปุ๋ยเคมี ไฟฟ้า และท่ออื่น ๆ
| ส่วนสำคัญ | วัสดุชิ้นส่วน |
| ร่างกาย,Bonnet | WCB |
| ดิสก์ | WCB+2Cr13 |
| ต้นกำเนิด | Q235 |
| เพลา | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม |
| H44H-16C | DN | หลี่ | ดี | ดี1 | ดี2 | bf | z-Фd | ชม |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |

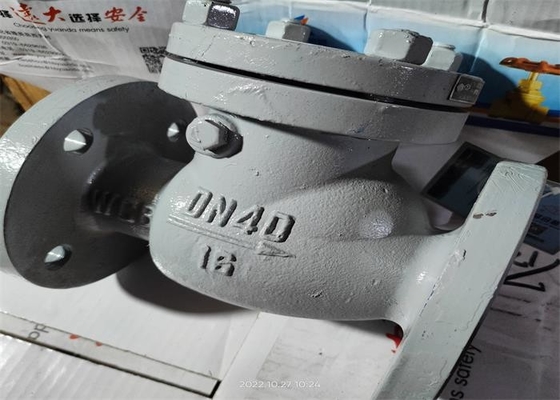

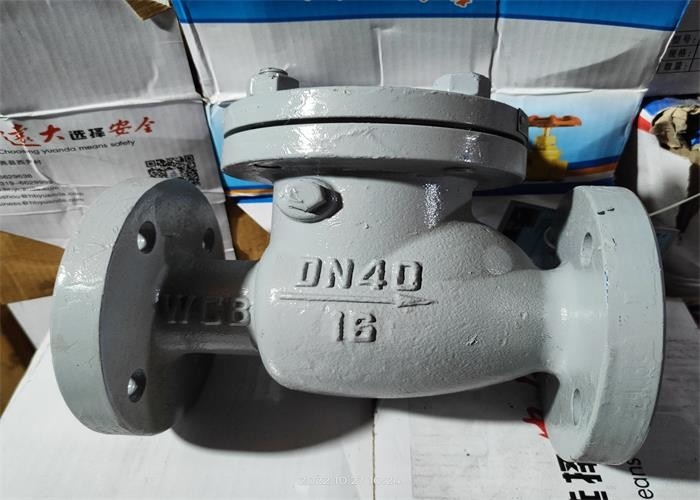

วาล์วประกอบด้วยร่างกาย ฝาครอบ ดิสก์ เพลาโยกและโยก และส่วนอื่น ๆ ดิสก์สามารถป้องกันการไหลย้อนกลับของของเหลวโดยอัตโนมัติดิสก์ของวาล์วถูกเปิดออกภายใต้การกระทำของแรงดันของเหลว และของไหลจะไหลจากด้านเข้าไปยังด้านทางออกเมื่อแรงดันขาเข้าต่ำกว่าแรงดันทางออก แผ่นดิสก์จะปิดโดยอัตโนมัติเพื่อป้องกันการไหลย้อนกลับของสื่อภายใต้การกระทำของความแตกต่างของแรงดันของเหลวและแรงโน้มถ่วงของตัวเอง
1. ความต้านทานของของไหลมีขนาดเล็ก พื้นผิวการปิดผนึกโดยใช้แปรงของตัวกลางและการกัดเซาะเล็กน้อย
2. รูปทรงเรียบง่าย เทคโนโลยีการผลิตที่ดี ใช้งานได้หลากหลาย
3. อุปกรณ์ตำแหน่งที่ จำกัด ในช่องของร่างกายช่วยป้องกันไม่ให้ตำแหน่งเปิดของแผ่นวาล์วสูงเกินไปที่จะปิดเพื่อให้ประสิทธิภาพการทำงานของเครื่องมีเสถียรภาพมากขึ้น
4. ระหว่างการติดตั้ง ทิศทางการไหลปานกลางจะสอดคล้องกับทิศทางลูกศรบนตัววาล์ว
1. ควรวางวาล์วในโกดังแห้งและห้ามเก็บไว้ในที่โล่งโดยเด็ดขาด
2. ควรเก็บรักษาในระยะยาวอย่างสม่ำเสมอ
3. เงื่อนไขการใช้งานต้องเป็นไปตามข้อกำหนดของข้อกำหนดด้านประสิทธิภาพ
4. ควรทำการทดสอบแรงดันก่อนการติดตั้ง และสามารถติดตั้งได้ก็ต่อเมื่อตรงตามข้อกำหนดเท่านั้น
5. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้ง
6. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
7. โดยปกติวาล์วจะถูกติดตั้งในไปป์ไลน์แนวนอน แต่ยังสามารถติดตั้งในไปป์ไลน์แนวตั้งหรือไปป์ไลน์แบบเอียงได้ และให้ความสนใจกับทิศทางการไหลปานกลางและทิศทางลูกศรบนตัววาล์วที่สอดคล้องกัน
ผู้ติดต่อ: Ms. Ada Chen
