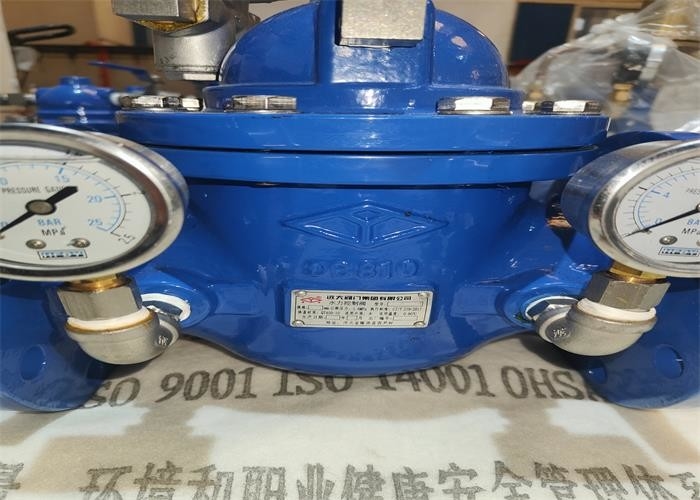

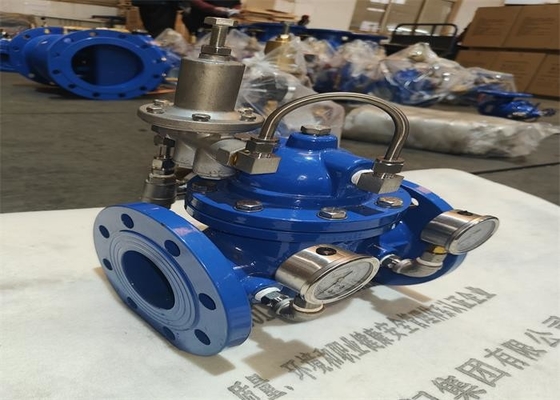

PN1.6mpa เหล็กดัดลดแรงดันวาล์วควบคุมวาล์ว Water Conservancy Valve

หลักการทำงานของ

Valve INLET P1 เข้าสู่ห้องควบคุมของวาล์วหลักผ่านสายสวนและวาล์วเข็ม 19 (ดูแบบก่อสร้าง) และกำหนดทิศทาง

ภายใต้ความกดดัน P3แรงดันทางออก P2 ทำหน้าที่ภายใต้ไดอะแฟรมของวาล์วนำร่อง 13 ผ่านสายสวนและอยู่ตรงข้ามกับสปริงควบคุมของวาล์วนำร่อง

ความต้านทาน.เมื่อแรงดันทางออก P2 เกินค่าที่ตั้งไว้ของสปริงวาล์วนำร่อง วาล์วนำร่องจะปิด และการขับน้ำในห้องควบคุมจะเป็น 0

เมื่อแรงดันแปรผัน P3 ถึงค่าสูงสุด ดิสก์หลักจะบีบอัดที่นั่ง วาล์วลดจะปิดลง และแรงดันน้ำที่ไหลลงใต้จะลดลงเมื่อการส่งออก

เมื่อความดัน P2 น้อยกว่าค่าที่ตั้งไว้ของสปริงวาล์วนำร่อง วาล์วนำร่องจะเปิดขึ้น และน้ำแรงดันในห้องควบคุมจะผ่านวาล์วนำร่อง

9. ปล่อยไปที่เต้าเสียบวาล์วเนื่องจากวาล์วเข็มเปิดเพียงเล็กน้อย ความเร็วในการคายประจุในห้องควบคุมจึงมากกว่าความเร็วในการเติมน้ำแรงดันที่ทางเข้า

ดังนั้นแรงดัน P3 ในห้องควบคุมจึงลดลง และแรงดันขาเข้า P1 ใต้แผ่นวาล์วหลัก 5 จะถูกนำไปใช้เพื่อรองรับแผ่นวาล์วหลักเสมอ

เพื่อเปิดวาล์วลดแรงดันและเพิ่มแรงดันปลายทางในการควบคุมแบบคงที่ อัตราการคายประจุจะเท่ากับอัตราการคืนสภาพ

ช่องเปิดของวาล์วหลักไม่เปลี่ยนแปลง และแรงดันปลายทางมีเสถียรภาพ.

ขนาดการเชื่อมต่อ

ประสิทธิภาพทางเทคนิคหลัก

การแนะนำสินค้า

ตัววาล์วใช้ทั้งช่องออกแบบปรับปรุง ความต้านทานของเหลวมีขนาดเล็ก ไหล ปิดผนึกผลดี ในโหมดส่งใช้การทำงานของไฮดรอลิก นั่นคือ การใช้แรงดันน้ำในท่อเพื่อทำงานแผ่นวาล์วหลักขึ้นโดยอัตโนมัติ และการเคลื่อนที่ลง, การเปิดวาล์วควบคุม, ปรับแรงดันท้ายน้ำรักษาแรงดันปลายทางที่แรงดันที่กำหนดโดยสปริงวาล์วนำร่องเมื่อแรงดันปลายทางสูงกว่าค่าที่ตั้งไว้ วาล์วลดแรงดันจะปิดโดยอัตโนมัติเพื่อให้แน่ใจว่าแรงดันทางออกจะไม่เปลี่ยนแปลงผลิตภัณฑ์นี้เหมาะสำหรับระบบประปาภายในบ้าน น้ำดับเพลิง และระบบประปาอุตสาหกรรม
