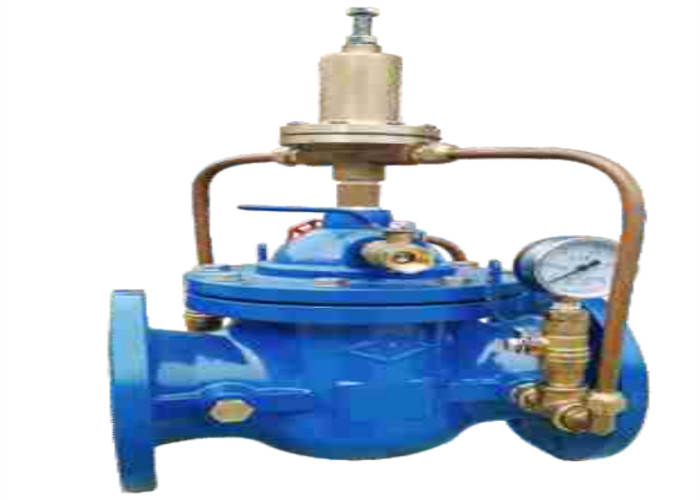

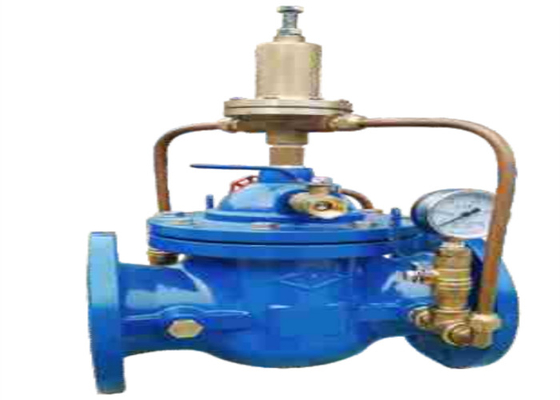

เหล็กดัด 500X วาล์วระบายความดันหน้าแปลนสิ้นสุดวาล์วอนุรักษ์น้ำ

บทนำ

วาล์วระบายแรงดันและจับยึด 500Xใช้สำหรับประปา เครื่องปรับอากาศ และระบบท่อดับเพลิงปานกลาง: น้ำ อุณหภูมิ ≤ 80 ℃ใช้เพื่อรักษาเสถียรภาพของแรงดันท่อที่ด้านหน้าวาล์วเมื่อความดันด้านหน้าวาล์วเกินความดัน วาล์วหลักจะเปิดเพื่อระบายน้ำเมื่อแรงดันท่อลดลงต่ำกว่าค่าที่ตั้งไว้ วาล์วหลักจะปิดค่าความดันสามารถกำหนดได้โดยสกรูปรับวาล์วนำร่อง

การใช้งาน

วาล์วปล่อยแรงดัน/ค้ำยันสามารถระบายแรงดันที่เกินค่าความปลอดภัยของไพลอตวาล์วในท่อออกได้อย่างมีประสิทธิภาพ เพื่อป้องกันไม่ให้ท่อและอุปกรณ์เสียหายวาล์วนี้ใช้เป็นหลักในการหนีออกจากระบบหมุนเวียนของการทดสอบการควบคุมอัคคีภัยในอาคารสูงเพื่อหลีกเลี่ยงปัญหาของระบบเนื่องจากแรงดันไฮดรอลิกสูงสุด รักษาแรงดันน้ำของวาล์วหลักให้สูงกว่าค่าที่กำหนดเสมอเพื่อให้แน่ใจว่าแรงดันน้ำ ของพื้นที่จ่ายน้ำวาล์วหลักด้านบน

หลักการทำงาน

ขั้นแรก ตั้งค่าแรงดันเปิดของวาล์วหลักคลายน็อตล็อกวาล์วนักบิน หมุนสกรูวาล์วนักบินตามเข็มนาฬิกา และสกรูเคลื่อนลงด้านล่างสปริงควบคุมถูกบีบอัดเพื่อใช้แรงผลักดันบางอย่างกับแกนวาล์วนำร่องในเวลานี้ความดันเปิดของวาล์วหลักเพิ่มขึ้นหมุนสกรูปรับวาล์วนำร่องทวนเข็มนาฬิกา แรงดันสปริงถูกปล่อย แรงขับที่กระทำต่อแกนวาล์วนำร่องลดลง และแรงดันเปิดของวาล์วหลักลดลงค่าความดันของท่อที่ด้านหน้าของวาล์วหลักสามารถสังเกตได้ผ่านเกจวัดแรงดันหลังจากตั้งค่าแล้ว ให้ขันน็อตยึดให้แน่น

เมื่อความดันด้านหน้าวาล์วเพิ่มขึ้น ความดันในห้องล่างของไดอะแฟรมวาล์วนำร่องก็เพิ่มขึ้นเช่นกันหลังจากเกินค่าที่ตั้งไว้ ไดอะแฟรมจะขับเคลื่อนแกนวาล์วนำร่องขึ้น วาล์วนำร่องจะเปิดขึ้น และน้ำในห้องด้านบนของไดอะแฟรมวาล์วหลักจะถูกระบายออกเมื่อแรงดันลดลง แกนวาล์วหลักจะเปิดขึ้นภายใต้ความแตกต่างของแรงดันระหว่างห้องด้านบนและด้านล่างของไดอะแฟรม วาล์วหลักเริ่มระบายออก และแรงดันท่อเริ่มลดลง

ความดันภายใต้ไดอะแฟรมวาล์วนำร่องก็ลดลงเช่นกันเมื่อความดันลดลงต่ำกว่าค่าที่ตั้งไว้ภายใต้การกระทำของสปริงปรับแกนวาล์วนำร่องถูกปิดความดันในห้องด้านบนของไดอะแฟรมวาล์วหลักเพิ่มขึ้นทีละน้อยเนื่องจากไดอะแฟรมวาล์วหลักมีพื้นที่มากกว่าพื้นที่ของแกนวาล์วหลัก ภายใต้การกระทำของความแตกต่างของความดันระหว่างห้องบนและล่างของไดอะแฟรมหลอดหลักถูกปิดวาล์วหลักหยุดระบายน้ำ

สรุป:

1 เมื่อตั้งค่าความดันเปิด ค่อยๆ เพิ่มแรงดันที่ด้านหน้าของวาล์วเปิดใช้งานตามค่าที่ตั้งไว้และบันทึกค่าของเกจวัดแรงดันแล้วเพิ่มแรงดันขาเข้าต่อไปเปิดวาล์วหลักไว้จนสุด (กล่าวคือ การไหลของการระบายของวาล์วหลักจะไม่เพิ่มขึ้น)บันทึกแรงดันปล่อยของวาล์วหลักจากนั้นค่อยๆ ลดแรงดันขาเข้าจนปิดวาล์วหลัก และบันทึกแรงดันของวาล์วปรับตั้งใหม่

2 ทำซ้ำการปรับมากกว่าสองครั้งจนกระทั่งแรงดันเปิดของวาล์วหลักและแรงดันปล่อยจนกว่าแรงดันในการรีซีทจะคงที่

3 เมื่อต้องการบรรเทาความดันด้วยตนเองบอลวาล์วระบายแรงดันบนฝาครอบวาล์วหลักสามารถเปิดได้ และความดันในห้องด้านบนของไดอะแฟรมวาล์วหลักจะลดลงจากนั้นวาล์วหลักจะเปิดขึ้นเพื่อบรรเทาแรงดัน และควรเชื่อมต่อทางออกของบอลวาล์วระบายแรงดันเข้ากับคูระบายน้ำ

4 เมื่อความแตกต่างของแรงดันเปิดของวาล์วหลักคือ p ＜ 0.5MPa ค่าเบี่ยงเบนคือ± 0.02MPaเมื่อ p ≥ 0.5MPa ค่าเบี่ยงเบนคือ± 0.04MPa

5, แรงดันจำหน่าย ≤ 1.08p (P คือค่าความดันเปิด

มิติ
