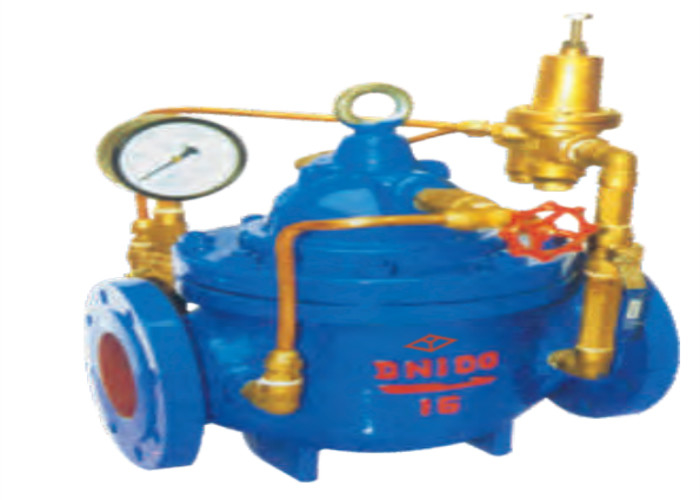

หน้าแปลนปิดวาล์วฉุกเฉิน 900X 1.6 Mpa วาล์วอนุรักษ์น้ำเหล็กดัด

บทนำ

เมื่อวาล์วปิดฉุกเฉิน 900X ป้อนน้ำจากปลายทางเข้า น้ำจะไหลผ่านวาล์วเข็มเข้าไปในห้องควบคุมวาล์วหลัก และแรงดันทางออกจะกระทำต่อวาล์วนำร่องผ่านท่อร้อยสายเมื่อแรงดันทางออกสูงกว่าค่าที่ตั้งไว้ของสปริงวาล์วนำร่อง วาล์วนำร่องจะปิดเมื่อห้องควบคุมหยุดระบายน้ำ ความดันในห้องควบคุมวาล์วหลักจะเพิ่มขึ้นและวาล์วหลักปิด และแรงดันทางออกจะไม่เพิ่มขึ้นอีกต่อไป

หลักการทำงาน

เมื่อแรงดันทางออกของวาล์วลดลงถึงแรงดันที่ตั้งไว้ของสปริงวาล์วนำร่อง วาล์วนำร่องจะเปิดขึ้นและห้องควบคุมจะปล่อยน้ำที่ปลายน้ำเนื่องจากการปล่อยน้ำของระบบไพลอตวาล์วมากกว่าน้ำที่ไหลเข้าของวาล์วเข็ม ความดันในห้องควบคุมวาล์วหลักจึงลดลงแรงดันขาเข้าจะเปิดวาล์วหลักในสถานะที่มั่นคง ช่องเติมน้ำและการระบายน้ำของห้องควบคุมจะเหมือนกัน การเปิดวาล์วหลักยังคงไม่เปลี่ยนแปลง และแรงดันทางออกจะคงที่

แรงดันทางออกสามารถตั้งค่าได้โดยการปรับสปริงวาล์วนำร่อง

การใช้งาน:

วาล์วปิดฉุกเฉินใช้สำหรับระบบจ่ายน้ำที่น้ำดับเพลิงและน้ำประปาใช้เชื่อมต่อแบบขนานในเขตที่อยู่อาศัยเมื่อต้องการน้ำดับเพลิง วาล์วจะปิดน้ำดำรงชีวิตโดยอัตโนมัติอย่างเร่งด่วนเพื่อให้แน่ใจว่าน้ำดับเพลิงหลังจากดับเพลิงเสร็จสิ้น วาล์วจะเปิดขึ้นโดยอัตโนมัติ และดำเนินการจ่ายน้ำประปาเพื่อดำรงชีวิต ซึ่งสามารถประหยัดค่าใช้จ่ายได้มากกว่าเมื่อเทียบกับการจ่ายน้ำดับเพลิงแบบเดิม

ส่วนหลักและวัสดุ

มิติ
