รายละเอียดสินค้า:
การชำระเงิน:
|

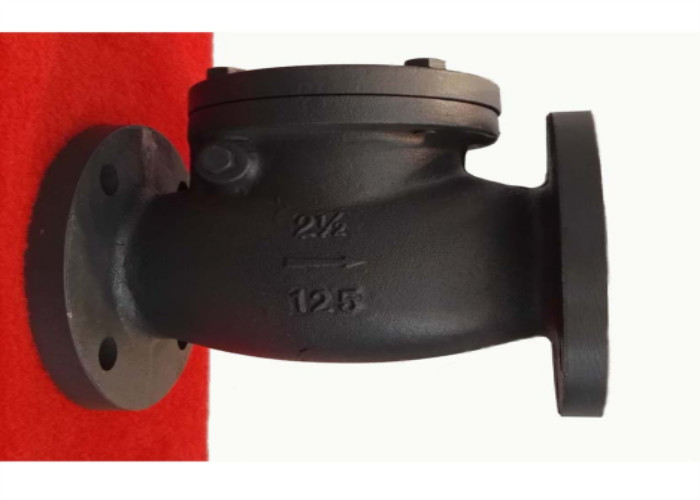

| ชื่อผลิตภัณฑ์: | สวิงเช็ควาล์ว | สี: | คำขอของลูกค้า สีดำ/เทา |
|---|---|---|---|
| มาตรฐาน: | API | วัสดุของตัวเครื่อง: | เหล็กสีเทา |
| การเชื่อมต่อ: | ปลายแปลน RF | ปานกลาง: | น้ำ น้ำมัน แก๊ส |
| โครงสร้าง: | แกว่ง | อุณหภูมิของสื่อ: | อุณหภูมิปานกลาง |
| แสงสูง: | 2 วาล์วตรวจสอบการแกว่งหน้าแปลน,วาล์วตรวจสอบการแกว่งหน้าแปลนท่อ,เช็ควาล์วการแกว่ง 2 หน้าแปลน |
||
หลักการกระทำ
วาล์วประกอบด้วยตัววาล์ว ฝาครอบวาล์ว แผ่นวาล์ว โยก และส่วนอื่น ๆแผ่นวาล์วสามารถป้องกันการไหลย้อนกลับของของเหลวได้โดยอัตโนมัติแผ่นวาล์วของวาล์วเปิดขึ้นภายใต้การกระทำของแรงดันของไหล และของไหลจะไหลจากด้านเข้าไปยังด้านทางออกเมื่อแรงดันขาเข้าต่ำกว่าแรงดันทางออก แผ่นวาล์วจะปิดโดยอัตโนมัติภายใต้การกระทำของความแตกต่างของแรงดันของเหลว แรงโน้มถ่วงของตัวเอง และปัจจัยอื่นๆ เพื่อป้องกันไม่ให้ตัวกลางไหลย้อนกลับ
การวัดการเชื่อมต่อ
| ขนาด | หลี่ | φ2 | φ1 | ฟาย | Z-Fd | ชม |
| 2＂ | 203 | 152.4 | 120.7 | 50.8 | 4-Ф19 | 102 |
| 2.5＂ | 216 | 177.8 | 139.7 | 63.5 | 4-Ф19 | 113 |
| 3＂ | 241 | 190 | 152.4 | 76.2 | 4-Ф19 | 118 |
| 4＂ | 292 | 228.6 | 190.5 | 101.6 | 8-Ф19 | 138 |
| 5＂ | 330 | 254 | 215.9 | 127 | 8-Ф22.2 | 155 |
| 6＂ | 356 | 279.4 | 241.3 | 152.4 | 8-Ф22.2 | 167 |
| 8＂ | 495 | 342.9 | 298.5 | 203.2 | 8-Ф22.2 | 200.3 |
| 10＂ | 622 | 406.4 | 361.95 | 254 | 12-Ф25 | 252.5 |
| 12＂ | 399 | 482.6 | 431.8 | 304.8 | 12-Ф25 | 297.5 |
| วัสดุของตัวเครื่อง | HT200 |
| โอริง | ZHMn58-2-2 |
| ดิสก์ | HT200 |
| ปะเก็น | 08+กราไฟท์แบบยืดหยุ่น |
| ต้นกำเนิด | HT200 |
| หมวกแก๊ป | HT200 |
1. คำแนะนำในการจัดเก็บ การติดตั้ง และการใช้งาน 1. วาล์วต้องเก็บไว้ในโกดังแห้ง และต้องเตรียมการกันฝุ่นและกันน้ำห้ามเก็บในที่โล่งโดยเด็ดขาด
2. สำหรับการเก็บรักษาในระยะยาว จะต้องมีการบำรุงรักษาอย่างสม่ำเสมอ
3. ก่อนการติดตั้ง ให้ตรวจสอบว่ารุ่นและข้อกำหนดของวาล์วทดสอบแรงดันมีความสอดคล้องกันหรือไม่ ทำความสะอาดภายในและภายนอกของวาล์ว ตรวจสอบว่าวาล์วหมุนได้อย่างยืดหยุ่นหรือไม่ และพื้นผิวการซีลเสียหายหรือไม่หลังจากยืนยันแล้ว สามารถติดตั้งได้
4. ท่อหรืออุปกรณ์ที่ติดตั้งวาล์วจะต้องล้างหรือทำความสะอาดก่อนเพื่อขจัดน้ำมัน ตะกรันเชื่อม และของกระจุกกระจิกอื่น ๆ ในท่อหรืออุปกรณ์เพื่อหลีกเลี่ยงการขีดข่วนพื้นผิวซีลวาล์ว
5. เมื่อโหลดและถอดวาล์วด้วยมือห้ามทิ้ง
6. โดยปกติวาล์วจะถูกติดตั้งบนไปป์ไลน์แนวนอนและไม่สามารถติดตั้งบนไปป์ไลน์แนวตั้งได้โปรดทราบว่าทิศทางการไหลปานกลางจะสอดคล้องกับทิศทางลูกศรบนตัววาล์ว
7. การทดสอบแรงดันจะต้องดำเนินการก่อนการติดตั้ง และการติดตั้งสามารถทำได้ก็ต่อเมื่อตรงตามข้อกำหนดเท่านั้น
8. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
9. สภาวะการทำงานต้องสอดคล้องกับข้อกำหนดในข้อกำหนดด้านประสิทธิภาพ
