รายละเอียดสินค้า:
การชำระเงิน:
|

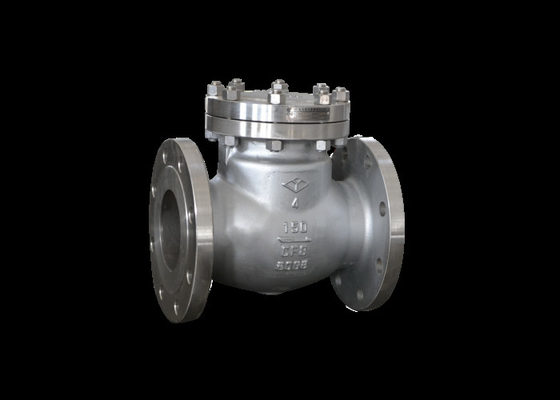

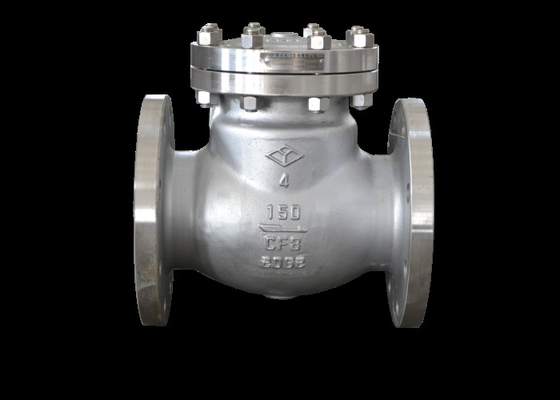

| ชื่อผลิตภัณฑ์: | สวิงเช็ควาล์ว | สี: | คำขอของลูกค้า |
|---|---|---|---|
| สื่อ: | น้ำ น้ำมัน ไอน้ำ | วัสดุของตัวเครื่อง: | สแตนเลส |
| การเชื่อมต่อ: | ปลายแปลน RF | อุณหภูมิในการทำงาน: | -29℃~425℃ |
| พิมพ์: | แกว่ง | ความกดดัน: | 150LB |
| แสงสูง: | วาล์วตรวจสอบการแกว่งแรงดัน 150lb หน้าแปลน,วาล์วตรวจสอบการแกว่งสแตนเลสแบบมีปีก,วาล์วตรวจสอบการแกว่งหน้าแปลนแรงดัน 150lb |
||
วาล์วนี้ใช้เพื่อป้องกันการไหลย้อนกลับของตัวกลางบนท่อหรืออุปกรณ์ต่างๆ และเพื่อเปิดและปิดทางเดียว
| ขนาด | หลี่ | ดี | D1 | D2 | bf | Z-Fd | ชม |
| 2＂ | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2.5＂ | 216 | 177.8 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 152.5 |
| 3＂ | 241 | 190 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4＂ | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5＂ | 330 | 254 | 215.9 | 185.7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6＂ | 356 | 279.4 | 241.3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8＂ | 495 | 342.9 | 298.5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| ปลายแปลน | ANSI B 16.5 |
| ตัวต่อตัว | ASME B 16.1 |
| การออกแบบและการผลิต | ASME B 16.34 |
| แรงดันที่กำหนด | 150 ปอนด์ |
| การทดสอบนรก (น้ำ) | 3.0 mpa |
| การทดสอบซีล (น้ำ) | 2.2 mpa |
| อุณหภูมิที่เหมาะสม | อุณหภูมิ ≤ 150 ℃ |
| ความดันที่เหมาะสม | ความดัน <150LB. |
| สื่อที่เหมาะสม | น้ำ ไอน้ำ น้ำมัน และของเหลวที่กัดกร่อนกรดไนตริก |
1. คำแนะนำในการจัดเก็บ การติดตั้ง และการใช้งาน 1. วาล์วต้องเก็บไว้ในโกดังแห้ง และต้องเตรียมการกันฝุ่นและกันน้ำห้ามเก็บในที่โล่งโดยเด็ดขาด
2. สำหรับการเก็บรักษาในระยะยาว จะต้องมีการบำรุงรักษาอย่างสม่ำเสมอ
3. ก่อนการติดตั้ง ให้ตรวจสอบว่ารุ่นและข้อกำหนดของวาล์วทดสอบแรงดันมีความสอดคล้องกันหรือไม่ ทำความสะอาดภายในและภายนอกของวาล์ว ตรวจสอบว่าวาล์วหมุนได้อย่างยืดหยุ่นหรือไม่ และพื้นผิวการซีลเสียหายหรือไม่หลังจากยืนยันแล้ว สามารถติดตั้งได้
4. ท่อหรืออุปกรณ์ที่ติดตั้งวาล์วจะต้องล้างหรือทำความสะอาดก่อนเพื่อขจัดน้ำมัน ตะกรันเชื่อม และของกระจุกกระจิกอื่น ๆ ในท่อหรืออุปกรณ์เพื่อหลีกเลี่ยงการขีดข่วนพื้นผิวซีลวาล์ว
5. เมื่อโหลดและถอดวาล์วด้วยมือห้ามทิ้ง
6. โดยปกติวาล์วจะถูกติดตั้งบนไปป์ไลน์แนวนอนและไม่สามารถติดตั้งบนไปป์ไลน์แนวตั้งได้โปรดทราบว่าทิศทางการไหลปานกลางจะสอดคล้องกับทิศทางลูกศรบนตัววาล์ว
7. การทดสอบแรงดันจะต้องดำเนินการก่อนการติดตั้ง และการติดตั้งสามารถทำได้ก็ต่อเมื่อตรงตามข้อกำหนดเท่านั้น
8. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
9. สภาวะการทำงานต้องสอดคล้องกับข้อกำหนดในข้อกำหนดด้านประสิทธิภาพ
