รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | สวิงเช็ควาล์ว | สี: | คำขอของลูกค้า สีเทา |
|---|---|---|---|
| มาตรฐาน: | API | วัสดุของตัวเครื่อง: | เหล็กกล้าคาร์บอน |
| การเชื่อมต่อ: | ปลายแปลน RF | ขนาด: | DN50-300 |
| ความกดดัน: | แรงดันปานกลาง,Class150LB~Class2500LB | อุณหภูมิของสื่อ: | อุณหภูมิปานกลางอุณหภูมิสูง |
| แสงสูง: | วาล์วตรวจสอบการแกว่งหน้าแปลนเหล็กหล่อ,เช็ควาล์วการแกว่งหน้าแปลน 3 นิ้ว,เช็ควาล์วการแกว่ง 3 นิ้วหน้าแปลน |
||

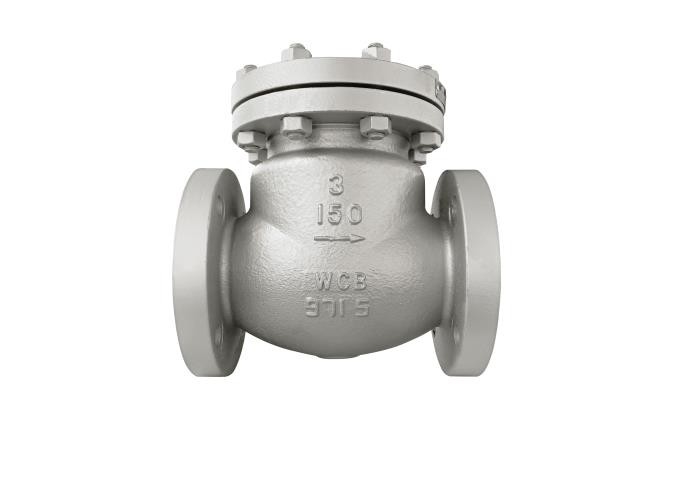

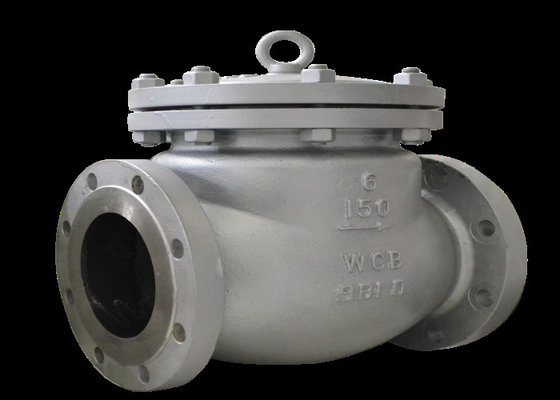

วาล์วประกอบด้วยตัววาล์ว ฝาครอบวาล์ว แผ่นวาล์ว โยก และส่วนอื่น ๆแผ่นวาล์วสามารถป้องกันการไหลย้อนกลับของของเหลวได้โดยอัตโนมัติแผ่นวาล์วของวาล์วเปิดขึ้นภายใต้การกระทำของแรงดันของไหล และของไหลจะไหลจากด้านเข้าไปยังด้านทางออกเมื่อแรงดันขาเข้าต่ำกว่าแรงดันทางออก แผ่นวาล์วจะปิดโดยอัตโนมัติภายใต้การกระทำของความแตกต่างของแรงดันของเหลว แรงโน้มถ่วงของตัวเอง และปัจจัยอื่นๆ เพื่อป้องกันไม่ให้ตัวกลางไหลย้อนกลับ
| ขนาด | หลี่ | ดี | D1 | D2 | bf | Z-Fd | ชม |
| 2＂ | 203 | 150 | 120.7 | 921.1 | 17.5-2 | 4-Ф19 | 150 |
| 2.5＂ | 216 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3＂ | 241 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4＂ | 292 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5＂ | 330 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 253 |
| 6＂ | 356 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8＂ | 495 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10＂ | 622 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12＂ | 698 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| ชื่อชิ้นส่วน | วัสดุชิ้นส่วน |
| ร่างกาย,หมวก,ขายึด,โยก | ASTM A216 WCB |
| หมุดทรงกระบอก | ASTM A276 410 |
| ดิสก์ | ASTM A105/ASTM A216 WCB |
| ความผิดพลาดที่เป็นไปได้ | สาเหตุของความล้มเหลว | วิธีการกำจัด |
| การรั่วของพื้นผิวซีลหน้าแปลน |
1. ขันน็อตไม่แน่น 2. ประเก็นแตกหรือชำรุด |
1. ขันน็อตให้แน่นอย่างสม่ำเสมอและสมมาตร 2. เปลี่ยนปะเก็น |
| การรั่วไหลของพื้นผิวการปิดผนึก |
1. สิ่งสกปรกและสารอื่นๆ ผสมกันระหว่างพื้นผิวการซีล 2. พื้นผิวซีลเสียหาย |
1 ทำความสะอาดพื้นผิวซีล 2. ตัดแต่งพื้นผิวซีลหรือเปลี่ยนชิ้นส่วน |
การออกแบบและการผลิต: API 594-2017 เช็ควาล์ว หน้าแปลน ข้อต่อ การเชื่อมแบบก้น และการเชื่อมแบบก้น
·ความยาวโครงสร้าง: API 594-2017 เช็ควาล์ว หน้าแปลน ข้อต่อ การเชื่อมแบบก้น และการเชื่อมแบบก้น
·ปลายเชื่อมต่อ: ASME b16.5-2017 ความยาวโครงสร้างวาล์ว
·การตรวจสอบและทดสอบ: การตรวจสอบ API 598-2016 และการทดสอบวาล์ว
·พิกัดอุณหภูมิแรงดัน: ASME B16.34 วาล์วเกลียวและรอยหน้าแปลน
ผู้ติดต่อ: Ms. Ada Chen
