รายละเอียดสินค้า:
การชำระเงิน:
|

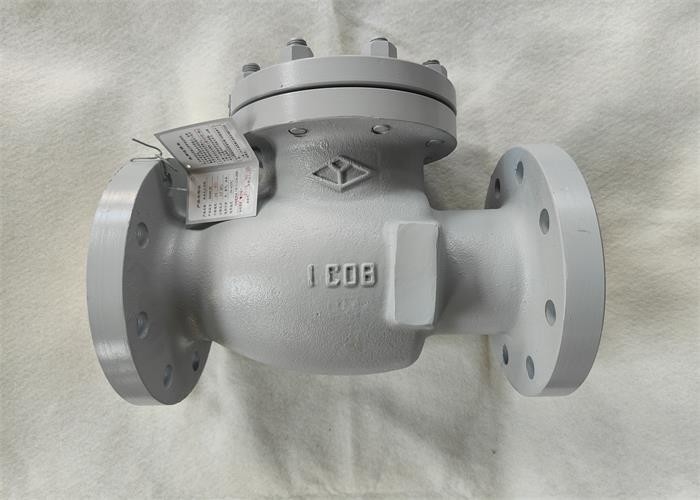

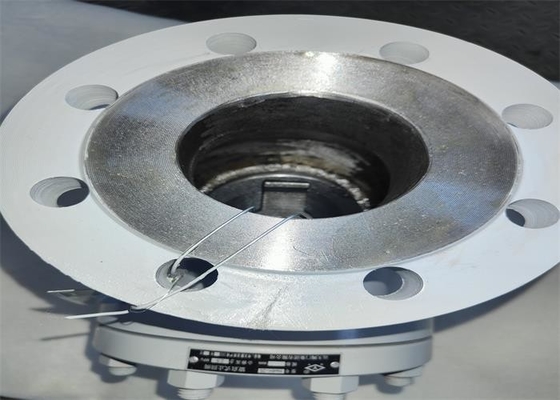

| ชื่อผลิตภัณฑ์: | เช็ควาล์วหน้าแปลน | โครงสร้าง: | ตรวจสอบ,สวิง |
|---|---|---|---|
| การเชื่อมต่อ: | ปลายแปลน RF | วัสดุของตัวเครื่อง: | เหล็กกล้าคาร์บอน |
| มาตรฐาน: | GB | ปานกลาง: | น้ำ น้ำมัน แก๊ส |
| ดิสก์: | A216 WCB | อุณหภูมิของสื่อ: | อุณหภูมิสูง |
| แสงสูง: | วาล์วตรวจสอบการแกว่งหน้าแปลนขนาดกลางไอน้ำ,วาล์วตรวจสอบการแกว่งหน้าแปลนแรงดันสูง,วาล์วตรวจสอบการแกว่ง 1.6 mpa หน้าแปลน |
||
1. วาล์วนี้เป็นหน้าแปลนที่เชื่อมต่อตามมาตรฐาน gb/t12236
2. วาล์วนี้ประกอบด้วยตัววาล์ว ฝาครอบวาล์ว แผ่นวาล์ว เพลาโยกและโยก และส่วนอื่น ๆแผ่นวาล์วสามารถป้องกันการไหลย้อนกลับของของเหลวได้โดยอัตโนมัติแผ่นวาล์วของวาล์วนี้เปิดขึ้นภายใต้การกระทำของแรงดันของไหล และของไหลจะไหลจากด้านเข้าไปยังด้านทางออกเมื่อแรงดันขาเข้าต่ำกว่าแรงดันทางออก แผ่นวาล์วจะปิดโดยอัตโนมัติภายใต้การกระทำของความแตกต่างของแรงดันของเหลว แรงโน้มถ่วงของตัวเอง และปัจจัยอื่นๆ เพื่อป้องกันการไหลย้อนกลับปานกลาง
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย,Bonnet | WCB |
| ดิสก์ | WCB+2Cr13 |
| ต้นกำเนิด | Q235 |
| เพลาโยก | เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม |
| H44H-16C | DN | หลี่ | ดี | D1 | D2 | bf | z-Фd | ชม |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
1. ความต้านทานของของไหลมีขนาดเล็ก และพื้นผิวการปิดผนึกถูกแปรงน้อยลงและกัดเซาะโดยตัวกลาง
2. รูปร่างเรียบง่าย เทคโนโลยีการผลิตที่ดีและช่วงการใช้งานกว้าง
3. อุปกรณ์จำกัดในช่องด้านในของตัววาล์วป้องกันไม่ให้แผ่นวาล์วเปิดสูงเกินไปและไม่สามารถปิดได้ ทำให้ประสิทธิภาพการบริการของเครื่องทั้งหมดมีเสถียรภาพมากขึ้น
4. ระหว่างการติดตั้ง ทิศทางการไหลปานกลางจะสอดคล้องกับทิศทางลูกศรบนตัววาล์ว
