รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เช็ควาล์วหน้าแปลน | ขนาดพอร์ต: | DN50~DN500 |
|---|---|---|---|
| ความกดดัน: | 1.6 mpa | พลัง: | ไม่ |
| วัสดุ: | Iron; เหล็ก; Ductile iron เหล็กดัด | โครงสร้าง: | ตรวจสอบ,สวิง |
| สื่อ: | น้ำ | สี: | คำขอของลูกค้า สีน้ำเงิน |
| แสงสูง: | วาล์วตรวจสอบหน้าแปลน dn500,วาล์วตรวจสอบหน้าแปลนท่อแนวตั้ง,วาล์วตรวจสอบการแกว่งหน้าแปลนมาตรฐาน gb |
||
วัตถุประสงค์ของวาล์วนี้คือเพื่อป้องกันตัวกลางในท่อหรืออุปกรณ์ทุกชนิดจากกระแสทวนและใช้สำหรับการเปิดและปิดทางเดียว

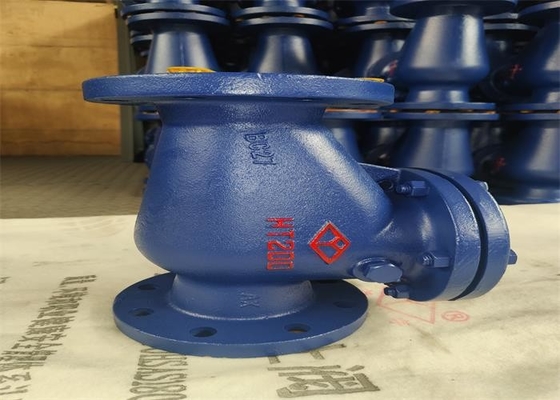

1. วาล์วนี้เป็นวาล์วตรวจสอบการแกว่งเหล็กที่เชื่อมต่อกับหน้าแปลนตามมาตรฐาน gb/t 13932

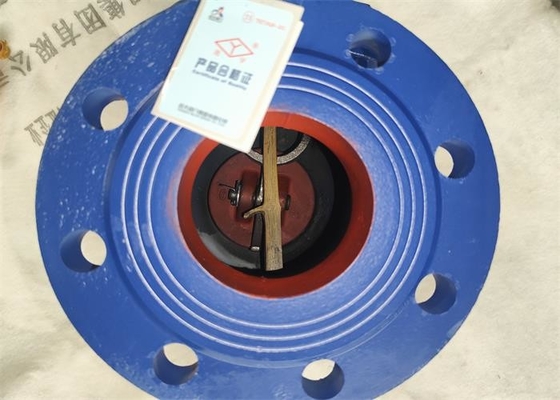

2. วาล์วนี้ประกอบด้วยตัววาล์ว ฝาครอบวาล์ว แผ่นวาล์ว เพลาโยกและโยก และส่วนอื่น ๆวาล์วนี้สามารถป้องกันการไหลย้อนกลับของของเหลวได้โดยอัตโนมัติแผ่นวาล์วของวาล์วนี้เปิดขึ้นภายใต้การกระทำของแรงดันของไหล และของไหลจะไหลจากด้านเข้าไปยังด้านทางออกเมื่อแรงดันขาเข้าต่ำกว่าแรงดันทางออก แผ่นวาล์วจะปิดโดยอัตโนมัติภายใต้การกระทำของความแตกต่างของแรงดันของเหลว แรงโน้มถ่วงของตัวเอง และปัจจัยอื่นๆ เพื่อป้องกันการไหลย้อนกลับปานกลาง
| พิมพ์ | ระบุ | ขนาด (มม.) | ||||||
| DN | หลี่ | ชม | ดี | D1 | D2 | BF | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย, ฝากระโปรงหน้า, แผ่นดิสก์ | QT450-10/HT200 |
| ต้นกำเนิด | QT450-10 |
| เพลา | 35,สแตนเลส |
| บรรจุ | XB300 |
| ขาเพลา | 35,สแตนเลส |
| น๊อต, น๊อต | 25/35 |
