รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | สวิงเช็ควาล์ว | ความดัน: | 2.5Mpa |
|---|---|---|---|
| อุณหภูมิของสื่อ: | ≤50℃ | สี: | คำขอของลูกค้า สีน้ำเงิน |
| มาตรฐาน: | DIN,GB | โครงสร้าง: | ตรวจสอบ |
| วัสดุของตัวเครื่อง: | เหล็ก | ขนาด: | DN50~DN350 |
| แสงสูง: | ยกด้านล่างเช็ควาล์วชนิดแปลน,2.5 Mpa เช็ควาล์วชนิดแปลน,หน้าแปลนเหล็กหล่อสวิงเช็ควาล์ว |
||

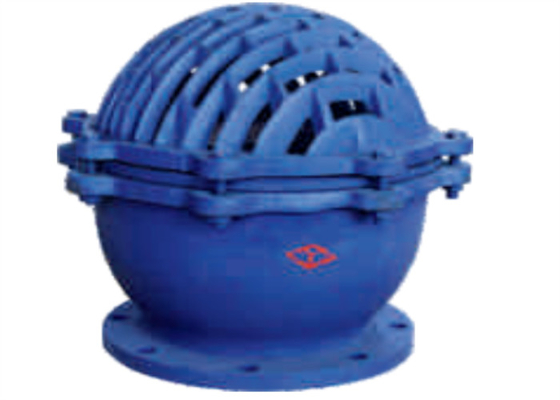

H42x-2.5 เป็นวาล์วด้านล่างที่เชื่อมต่อกับหน้าแปลนหน้าแปลน H45x-2.5 เชื่อมต่อกับวาล์วด้านล่างสวิงหลายแผ่นH46x-2.5 เป็นวาล์วก้นสวิงคู่แบบหน้าแปลนที่เชื่อมต่อH12x-2.5 เป็นวาล์วยกด้านล่างที่มีการต่อเกลียวภายในประกอบด้วยตัววาล์ว บ่าวาล์ว ดิสก์วาล์ว และปะเก็นซีล
วาล์วใช้แรงดูดของปั๊มเพื่อสร้างแรงดันลบความดันบรรยากาศทำให้แรงดันน้ำเข้าไปในท่อดูดของปั๊มเพื่อเปิดวาล์วเมื่อหยุดปั๊มให้ใช้แรงดันคอลัมน์น้ำและน้ำหนักตัวเองของแผ่นวาล์วเพื่อปิดโดยอัตโนมัติเพื่อป้องกันการไหลย้อนกลับของการไหลของน้ำ
1. วาล์วต้องเก็บไว้ในโกดังแห้งและห้ามเก็บไว้ในที่โล่ง
2. วาล์วต้องได้รับการบำรุงรักษาอย่างสม่ำเสมอเพื่อการจัดเก็บในระยะยาว
3. ติดตั้งวาล์วที่ด้านล่างของท่อแนวตั้งของท่อน้ำเข้าของปั๊มน้ำ
4. ทำความสะอาดช่องภายในของท่อและวาล์วก่อนการติดตั้ง
5. เงื่อนไขการใช้งานต้องเป็นไปตามข้อกำหนดทางเทคนิคในข้อกำหนดด้านประสิทธิภาพ

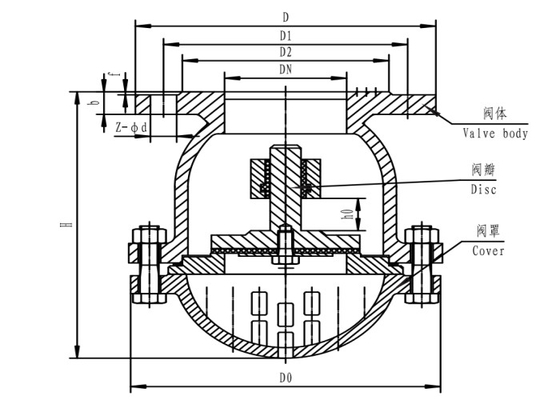

| พิมพ์ |
DN |
มิติ | |||||||
| ดี | ดี1 | ดี2 | bf | Z-Φd | ดี0 | ชม0 | ชม | ||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-Φ14 | 132 | 17 | 135 |
| 65 | 160 | 130 | 110 | 16-3 | 4-Φ14 | 167 | 25 | 175 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-Φ18 | 196 | 32 | 190 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-Φ18 | 243 | 40 | 225 | |
| 125 | 235 | 200 | 175 | 20-3 | 8-Φ18 | 274 | 43 | 270 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-Φ18 | 311 | 58 | 303 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-Φ18 | 402 | 65 | 380 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-Φ18 | 458 | 84 | 500 | |
| 300 | 435 | 395 | 362 | 24--4 | 12-Φ23 | 515 | 90 | 540 | |
| 350 | 485 | 445 | 412 | 26-4 | 12-Φ23 | 600 | 130 | 600 | |
