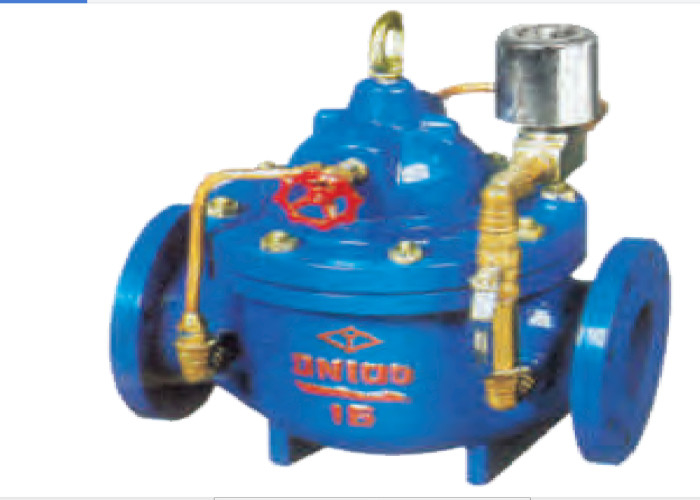

วาล์วควบคุมไฟฟ้าไฮดรอลิกแบบแปลน 600X 1.6 Mpa Water Conservancy Valve

บทนำ

วาล์วควบคุมไฟฟ้าไฮดรอลิก 600X ใช้สำหรับการจ่ายน้ำ เครื่องปรับอากาศ และระบบท่อส่งน้ำดับเพลิงปานกลาง: น้ำ อุณหภูมิ ≤ 80 ℃โซลินอยด์วาล์วใช้เป็นวาล์วนำร่องเมื่อเปิดหรือปิดโซลินอยด์วาล์ว สวิตช์ของวาล์วจะถูกควบคุมโดยแรงดันน้ำในท่อ

หลักการทำงาน

ส่วนหนึ่งของตัวกลางที่ปลายทางเข้าของวาล์วไหลไปตามท่อร้อยสายวาล์วเข็ม.เข้าไปในห้องด้านบนของไดอะแฟรมเมื่อโซลินอยด์คอยล์ได้รับพลังงาน โซลินอยด์จะเปิดขึ้นสื่อในช่องด้านบนของไดอะแฟรมวาล์วหลักจะไหลไปยังทางออกตามโซลินอยด์วาล์วและบอลวาล์ว และความดันในห้องด้านบนของไดอะแฟรมจะลดลงภายใต้การกระทำของความแตกต่างของแรงดัน แรงดันปานกลางดันเปิดแกนวาล์วหลักและวาล์วหลักจะเปิดขึ้นเริ่มการจ่ายน้ำ

เมื่อปิดขดลวดโซลินอยด์วาล์ว โซลินอยด์วาล์วจะยังคงปิดอยู่ในขณะนี้ ช่องทางไหลออกของห้องบนของไดอะแฟรมวาล์วหลักยังคงปิดอยู่เนื่องจากพื้นที่เมมเบรนมีขนาดใหญ่กว่าพื้นที่แกนวาล์วหลัก วาล์วหลักจะปิดภายใต้การกระทำของความแตกต่างของแรงดันระหว่างทั้งสอง

สำหรับการควบคุมระดับน้ำ: เมื่อระดับของเหลวลดลงถึงระดับต่ำที่ตั้งไว้ สวิตช์ระดับของเหลวจะส่งสัญญาณ ขดลวดโซลินอยด์วาล์วจะถูกกระตุ้น โซลินอยด์วาล์วจะเปิดขึ้น จากนั้นวาล์วหลักจะเปิดขึ้นเพื่อเริ่มการจ่ายน้ำเมื่อระดับของเหลวในสระถึงค่าความสูงที่ตั้งไว้ ภายใต้การกระทำของสวิตช์ระดับของเหลว สัญญาณควบคุมจะถูกส่ง และโซลินอยด์วาล์วจะปิด เพื่อให้วาล์วหลักปิดและการจ่ายน้ำหยุดการไหลเวียนแบบลูกสูบดังกล่าวทำให้ระดับของเหลวในสระคงที่ภายในช่วงที่กำหนด
