รายละเอียดสินค้า:
การชำระเงิน:
|

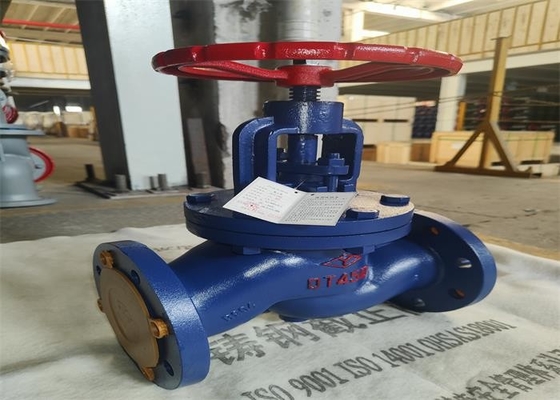

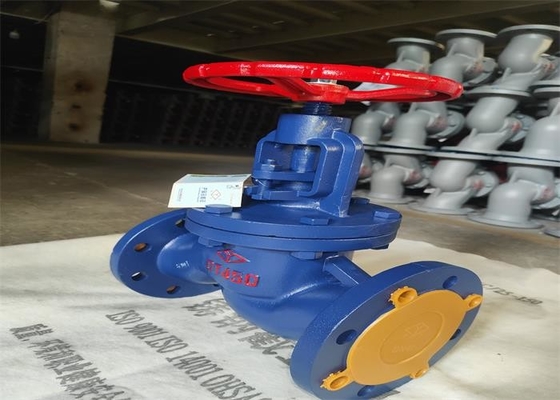

| ชื่อผลิตภัณฑ์: | วาล์วโลกหน้าแปลน | ความกดดัน: | 1.6 mpa |
|---|---|---|---|
| พลัง: | วงล้อมือ | อุณหภูมิที่เหมาะสม: | ≤200℃ |
| การเชื่อมต่อ: | ปลายแปลน | สี: | คำขอของลูกค้า สีน้ำเงิน |
| วัสดุของตัวเครื่อง: | เหล็กสีเทา | ปานกลาง: | น้ำ น้ำมัน แก๊ส น้ำ ไอน้ำ |
| แสงสูง: | วาล์วโลกหน้าแปลน 15 มม.,วาล์วโลกหน้าแปลนมาตรฐาน gb,หน้าแปลนวาล์วโลกแรงดัน 1.6 mpa |
||
1. J41t/w/h/f/x-16 เป็นวาล์วหยุดที่เชื่อมต่อกับหน้าแปลนซึ่งเป็นไปตามมาตรฐาน gb/t12233
2. วาล์วประกอบด้วยตัววาล์ว ดิสก์ ฝากระโปรง ก้านวาล์ว และ handwheel
หมุนวงล้อเพื่อให้ก้านวาล์วหมุนเพื่อขับเคลื่อนจานวาล์วให้ขึ้นหรือลงเพื่อให้บรรลุวัตถุประสงค์ในการเปิดและปิด
1. โครงสร้างมีความสมเหตุสมผลและกะทัดรัดและมีขนาดเล็กตัววาล์วเป็นรูปทรงกระบอกหรือคล่องตัวและรูปร่างที่สวยงาม
2. แรงบิดในการเปิดและปิดมีขนาดเล็ก และซีลมีความปลอดภัยและเชื่อถือได้
3. บ่าวาล์วสามารถเป็นบ่าวาล์วแบบเปลี่ยนได้ ซึ่งสามารถจับคู่กับวัสดุพื้นผิวการปิดผนึกของส่วนปิดในการรวมกันใดๆ เพื่อตอบสนองความต้องการของสภาพการทำงาน
| พิมพ์ |
ระบุ |
การวัด (มม.) | |||||||
| หลี่ | ดี | D1 | D2 | bf | Z-Φd | ชม | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113)200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113)200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125)220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145)245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180)260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200)285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205)300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
วัสดุชิ้นส่วนหลัก
| ชื่อชิ้นส่วน | วัสดุ |
| ฝากระโปรงหน้า | DN15-65 เหล็กสีเทา /DN80-300 เหล็กดัด |
| ต้นกำเนิด | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม |
| ดิสก์ |
เหล็กสีเทา＋ทองเหลือง, เหล็กสีเทา, เหล็กสีเทา＋เหล็กกล้าไร้สนิม เหล็กสีเทา＋F4 เหล็กสีเทา＋ยาง |
| ปะเก็น | XB300 |
| การบรรจุ | กราไฟท์ยืดหยุ่น |
| น๊อตเกลียว | 25/35 |
| แหวนซีล | HR200/ทองเหลือง(สำหรับDN15-50เท่านั้น) |
