รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | วาล์วโลกหน้าแปลน | วัสดุของตัวเครื่อง: | เหล็กกล้าคาร์บอน |
|---|---|---|---|
| ขนาด: | DN15-DN300 | ปานกลาง: | น้ำ น้ำมัน แก๊ส |
| สี: | คำขอของลูกค้า สีขาวเงิน | ประเภทวาล์ว: | วาล์วโลก |
| พิมพ์: | ปิด/เปิดวาล์วโลก | วัสดุดิสก์: | WCB |
| มาตรฐานหรือไม่เป็นมาตรฐาน: | มาตรฐาน | ความดัน: | แรงดันปานกลาง |
| แสงสูง: | รัสเซีย Flanged Globe Valve,4.0 Mpa Flanged Globe Valve,WCB Rising Stem Globe Valve |
||
ส่วนเปิดและปิดของวาล์วหยุดเหล็กหล่อเป็นแผ่นทรงกระบอก พื้นผิวการปิดผนึกจะแบนหรือรูปกรวย และแผ่นดิสก์เคลื่อนที่เป็นเส้นตรงตามแนวกึ่งกลางของของเหลววาล์วหยุดมาตรฐานแห่งชาติใช้ได้กับการเปิดเต็มที่และการปิดเต็มที่เท่านั้นโดยทั่วไปจะไม่ใช้เพื่อปรับการไหลอนุญาตให้ปรับและเค้นเมื่อกำหนดเองตัดหรือต่อท่อกลางบนท่อภายใต้สภาพการทำงานต่างๆ เช่น ปิโตรเลียม อุตสาหกรรมเคมี เภสัชกรรม ปุ๋ยเคมี และอุตสาหกรรมพลังงานไฟฟ้าด้วยแรงดันเล็กน้อย 1.6mpa-16.0mpa และอุณหภูมิในการทำงาน - 29 ~ 550 ℃โหมดการขับขี่ ได้แก่ เกียร์ธรรมดา เกียร์ ไฟฟ้า นิวแมติก ฯลฯ
| พิมพ์ | แรงดันที่กำหนด (MPa) | การทดสอบความดัน | อุณหภูมิที่เหมาะสม (C) | สื่อที่เหมาะสม | |
| กำลัง (Watcr)(MPa) | สิ่งที่แนบมา (น้ำ) (MPa) | ||||
| J41H-16C | 1.6 | 2.4 | 1.8 | <425 | บริกร.ไอ น้ำมัน |
| J41H-25 | 2.5 | 3.8 | 2.8 | ||
| J41H-40 | 4.0 | 6.15 | 4.51 | ||
| J41H-64 | 6.4 | 9.75 | 7.15 | ||

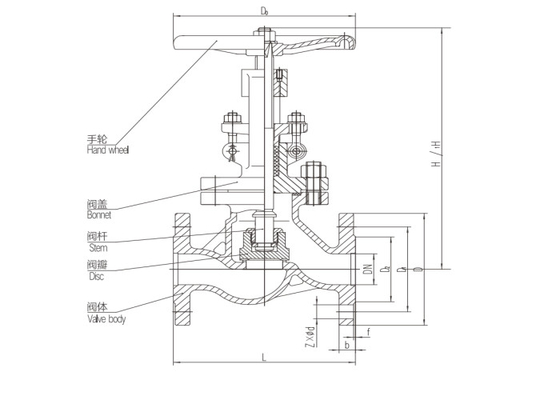

| พิมพ์型号 | DN ที่กำหนด | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| J41H-16C | วัด (มม.) | หลี่ | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| ดี | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| Zxфd | 4Xф14 | 4Xф14 | 4Xф14 | 4Xф 18 | 4X ф18 | 4Xф18 | 4Xф18 | 8xф18 | 8xф18 | 8xф18 | 8xф22 | 12x ф23 | 12x ф25 | 12x ф25 | ||
| J41H-16C | น้ำหนัก (กิโลกรัม) | 4.6 | 5.6 | 6.8 | 10.25 | 14.6 | 18.4 | 28.5 | 34 | 44.6 | 67.6 | 90.5 | 157.5 | 225 | 351 | |
| พิมพ์型号 | DN ที่กำหนด | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| J41/941^-25 | วัด (มม.) | หลี่ | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 711 |
| ดี | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | ||
| Zxфd | 4Xф14 | 4Xф14 | 4Xф14 | 4Xф 18 | 4X ф18 | 4Xф18 | 8Xф18 | 8xф18 | 8xф23 | 8xф25 | 8xф25 | 12x ф26 | 12x ф30 | 16x ф30 | ||
| j41h-25 | น้ำหนัก (กิโลกรัม) | 4.6 | 5.6 | 6.92 | 10.4 | 15.1 | 18.4 | 27.5 | 34 | 54.75 | 83 | 112.5 | 168.5 | 226.5 | 391 | |
