รายละเอียดสินค้า:
การชำระเงิน:
|

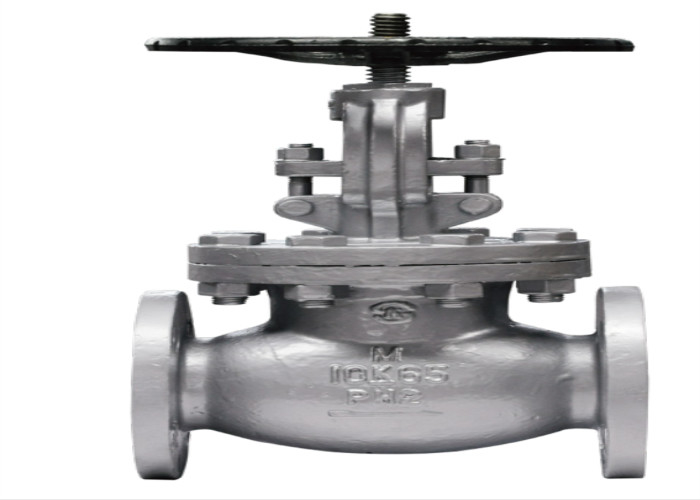

| ชื่อผลิตภัณฑ์: | วาล์วโลกหน้าแปลน | วัสดุของตัวเครื่อง: | เหล็กกล้าคาร์บอน |
|---|---|---|---|
| การเชื่อมต่อ: | ปลายแปลน RF | สี: | คำขอของลูกค้า สีขาวสีเงิน |
| มาตรฐาน: | KS | ความกดดัน: | 10K |
| อุณหภูมิของสื่อ: | ≤120℃ | สื่อ: | น้ำ น้ำมัน แก๊ส ไอระเหย |
| แสงสูง: | วาล์วโลกหน้าแปลน 10k,วาล์วโลกหน้าแปลนอุณหภูมิสูง,หน้าแปลนวาล์วโลก 10k ประเภท |
||
วาล์วนี้ใช้เป็นหลักในการเชื่อมต่อหรือตัดสื่อในท่อโดยทั่วไปไม่จำเป็นต้องปรับการไหล
1. โครงสร้างมีความสมเหตุสมผลและกะทัดรัดและมีขนาดเล็กตัววาล์วเป็นรูปทรงกระบอกหรือคล่องตัวและรูปร่างที่สวยงาม
2. แรงบิดในการเปิดและปิดมีขนาดเล็ก และซีลมีความปลอดภัยและเชื่อถือได้
| พิมพ์ |
ความกดดัน |
ทดสอบแรงดัน | อุณหภูมิที่เหมาะสม℃ | สื่อที่เหมาะสม | |
|
ความแข็งแกร่ง (น้ำ) MPa |
แนบ (น้ำ) MPa |
||||
|
J41H-10K
|
10K | 2.1 | 1.6 | -10~120℃ | ไอนัำ |
| พิมพ์ | DN | หลี่ | ดี | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289.5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294.5 | 326.5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322.5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345.5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
| ชื่อชิ้นส่วน | วัสดุ |
| ฝากระโปรงหน้า |
WCB |
| ต้นกำเนิด |
25 |
| สเต็มนัท |
2Cr13 |
| ดิสก์ |
ZCuAl10Fe3 |
