รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | วาล์วโลกหน้าแปลน | ความกดดัน: | 1.0/1.6 Mpa |
|---|---|---|---|
| เชื่อมต่อ: | การเชื่อมต่อหน้าแปลน | ขนาด: | DN15~DN300 mm |
| วัสดุของตัวเครื่อง: | เหล็กกล้าคาร์บอน | ปานกลาง: | น้ำ น้ำมัน ไอน้ำ |
| อุณหภูมิที่เหมาะสม: | ≤200 ℃ | สี: | คำขอของลูกค้า， สีน้ำเงิน |
| แสงสูง: | วาล์วโลก 1.0 mpa หน้าแปลน din โลกวาล์วหน้าแปลน วัสดุเหล็กคาร์บอนโลกวาล์ว flanged,din globe valve flanged,material carbon steel globe valve flanged |
||

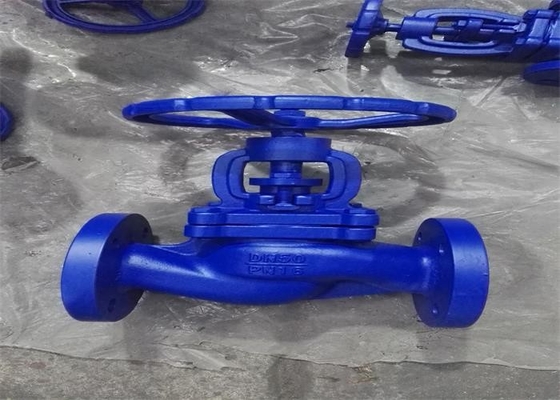

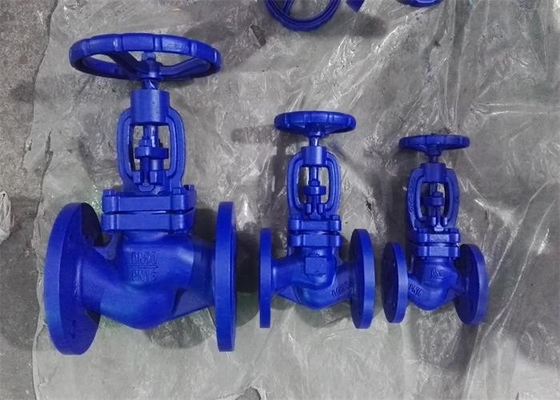

วาล์วลูกโลก DIN ปลายหน้าแปลน, วัสดุเหล็กคาร์บอน, น้ำและน้ำมันขนาดกลาง
1 J41H เป็นวาล์วหยุดที่เชื่อมต่อกับหน้าแปลนซึ่งเป็นไปตามมาตรฐาน BS EN 13789
2 วาล์วประกอบด้วยตัววาล์ว แผ่นดิสก์ ฝากระโปรงหน้า ก้านวาล์ว และล้อมือ
3 หมุนวงล้อมือเพื่อให้ก้านวาล์วหมุนเพื่อขับเคลื่อนแผ่นวาล์วให้ขึ้นหรือลงเพื่อให้บรรลุวัตถุประสงค์ในการเปิดและปิด
วาล์วนี้ใช้เป็นหลักในการตัดหรือเชื่อมต่อตัวกลางในท่อ และโดยทั่วไปจะไม่ใช้สำหรับควบคุมการไหล
| พิมพ์ | ระบุ | ขนาด (มม.) | ||
| DN | หลี่ | ดี | D1 | |
| J41H-16C | 15 | 130 | 95 | 65 |
| 20 | 150 | 105 | 75 | |
| 25 | 160 | 115 | 85 | |
| 32 | 180 | 140 | 100 | |
| 40 | 200 | 150 | 110 | |
| 50 | 230 | 165 | 125 | |
| 65 | 290 | 185 | 145 | |
| 80 | 310 | 200 | 160 | |
| 100 | 350 | 235 | 190 | |
| 125 | 400 | 270 | 220 | |
| 150 | 480 | 300 | 250 | |
| 200 | 600 | 360 | 310 | |
| 250 | 730 | 425 | 370 | |
| 300 | 850 | 485 | 430 | |
| ชื่อชิ้นส่วน | วัสดุ |
| ฝากระโปรงหน้า | เหล็กกล้าคาร์บอน (WCB) |
| ดิสก์ | เหล็กกล้าคาร์บอน |
| ต้นกำเนิด | ASTM A182 F6a |
