รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | วาล์วโลกหน้าแปลน | มาตรฐานหรือไม่เป็นมาตรฐาน: | มาตรฐาน |
|---|---|---|---|
| วัสดุของตัวเครื่อง: | สแตนเลส | ขนาด: | DN15-DN150mm |
| ปานกลาง: | น้ำ น้ำมัน แก๊ส น้ำ | สี: | สีสแตนเลส |
| ประเภทการเชื่อมต่อ: | หน้าแปลน | อุณหภูมิที่เหมาะสม: | ≤200℃ |
| แสงสูง: | วาล์วโลกหน้าแปลน dn150mm,วาล์วโลกหน้าแปลนมาตรฐาน api,วาล์วโลกแรงดัน 150lb หน้าแปลน |
||

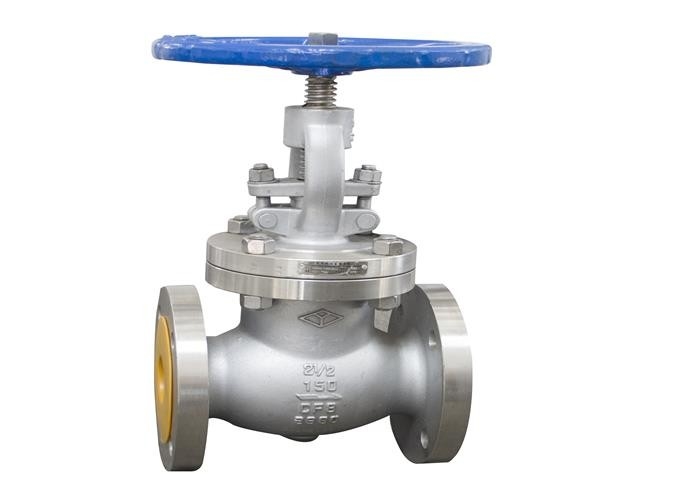

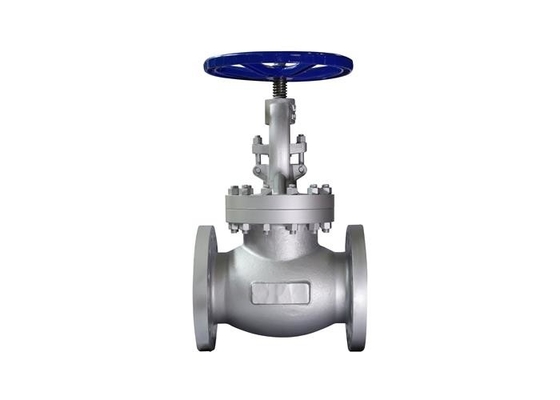

วาล์วนี้ใช้เป็นหลักในการเชื่อมต่อหรือตัดสื่อในท่อโดยทั่วไปไม่จำเป็นต้องปรับการไหล
1. วาล์วนี้เชื่อมต่อกับหน้าแปลน และขนาดหน้าแปลนต้องเป็นไปตามมาตรฐาน ANSI B 16.5
2. วาล์วนี้ประกอบด้วยตัววาล์ว ฝากระโปรง ดิสก์ ก้าน น๊อตก้าน มือล้อ และส่วนอื่น ๆโดยการหมุนวงล้อจักร ก้านจะหมุน และก้านจะขับเคลื่อนแผ่นดิสก์ขึ้นหรือลงเพื่อให้เป็นไปตามวัตถุประสงค์ในการเปิดและปิด
| พิมพ์ | DN | หลี่ | ดี | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย, ฝากระโปรง | CF8 |
| ดิสก์ | CF8 |
| ต้นกำเนิด | F304 |
| สเต็มนัท | ZCuAI10Fe3 |
| ความล้มเหลวที่เป็นไปได้ | สาเหตุของความล้มเหลว | วิธีการกำจัด |
| การรั่วไหลของพื้นผิวการปิดผนึก |
1. มีของจิปาถะและสิ่งสกปรกระหว่างพื้นผิวการปิดผนึก 2. พื้นผิวซีลเสียหาย |
1 ทำความสะอาดสิ่งสกปรกและจิปาถะบนพื้นผิวการปิดผนึก 2. ขัดพื้นผิวการปิดผนึกใหม่ |
| ฟิลเลอร์รั่ว |
1. ต่อมบรรจุไม่รัดแน่น 2. สารตัวเติมไม่เพียงพอ 3. การบรรจุล้มเหลว |
1. บีบอัดบรรจุภัณฑ์อย่างสม่ำเสมอ 2. ใส่ฟิลเลอร์ 3.เปลี่ยนแพ๊คเกจใหม่ |
|
การรั่วไหลของพื้นผิวการปิดผนึกการเชื่อมต่อหน้าแปลน |
1. น๊อตหน้าแปลนกลางไม่ขันแน่นหรือแน่นไม่เท่ากัน 2. พื้นผิวการปิดผนึกของหน้าแปลนเชื่อมต่อเสียหาย |
1. ขันน็อตให้แน่นอย่างสม่ำเสมอ 2. ขัดพื้นผิวการปิดผนึกของหน้าแปลน |
