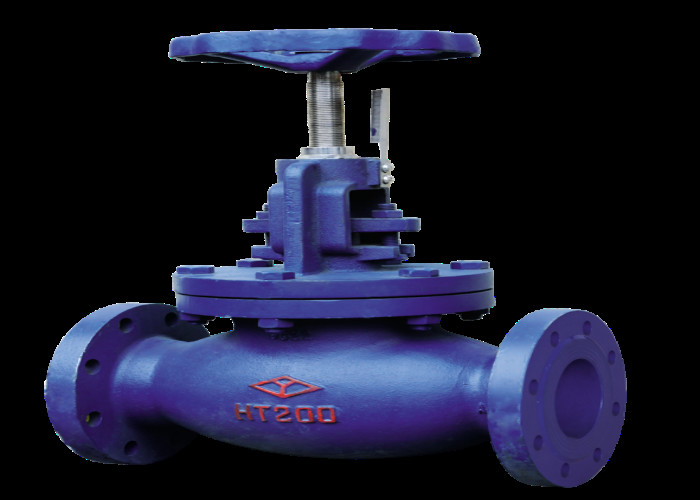

วาล์วควบคุมหน้าแปลนเหล็กหล่อแรงดัน 1.6 Mpa วาล์วลูกโลกหน้าแปลน

บทนำ

ผลิตภัณฑ์นี้เป็นวาล์วควบคุมที่ติดตั้งในเชิงบวกที่นั่งเดี่ยวแบบตรงผ่านโดยมีวัตถุประสงค์คือเพื่อเปลี่ยนกระแสกลางของไปป์ไลน์และควบคุมของไหล

หลักโครงสร้างและการดำเนินการ

1.วาล์วส่วนใหญ่ประกอบด้วยตัววาล์ว แผ่นวาล์ว ฝาครอบวาล์ว ก้านวาล์ว ชุดตัวบ่งชี้ และล้อมือ

2. หลักการ: หมุนวงล้อมือเพื่อให้ก้านวาล์วหมุน เพื่อขับเคลื่อนแผ่นวาล์วให้ขึ้นหรือลง และเปลี่ยนระยะห่างระหว่างแผ่นวาล์วกับบ่าวาล์วสามารถอ่านระยะห่างจากวงแหวนตัวบ่งชี้และสเกลบนก้านวาล์ว เพื่อให้ทราบถึงการปรับการไหลปานกลาง

คุณสมบัติของวาล์ว

1. โครงสร้างมีความเหมาะสมและกะทัดรัด ปริมาตรมีขนาดเล็ก ลักษณะของตัววาล์วเป็นแบบลำกล้องหรือแบบเพรียวลม และรูปทรงสวยงาม

2. แรงบิดในการเปิดและปิดขนาดเล็กและการปิดผนึกที่ปลอดภัยและเชื่อถือได้

ข้อควรระวังในการจัดเก็บ การติดตั้ง และการใช้งาน

1. ผลิตภัณฑ์ต้องเก็บไว้ในโกดังแห้งและห้ามเก็บไว้ในที่โล่ง

2. เก็บไว้เป็นเวลานาน และรักษาอย่างสม่ำเสมอ.

3. การทดสอบแรงดันจะต้องดำเนินการก่อนการติดตั้ง และการติดตั้งสามารถทำได้หลังจากปฏิบัติตามข้อกำหนดเท่านั้น

4. ทำความสะอาดช่องภายในของท่อและวาล์วก่อนการติดตั้ง

5. ไม่สามารถใช้วงล้อมือในการยกได้หากวงล้อหมุนตามเข็มนาฬิกา แสดงว่าปิดอยู่ มิฉะนั้น จะเป็นการเปิด

6. เงื่อนไขการใช้งานต้องเป็นไปตามข้อกำหนดของข้อกำหนดด้านประสิทธิภาพ

7. การบำรุงรักษาต้องดำเนินการตามแผนที่วางไว้ระหว่างการใช้งาน

8. เมื่ออุณหภูมิต่ำสุดในพื้นที่ต่ำกว่า 4 ℃ ต้องมีการป้องกันฉนวนกันความร้อนเมื่อถูกใช้เป็นวาล์วปิดท้าย ท่อคู่หรือแจ็คเก็ตจะต้องถูกใช้เพื่อให้ความร้อนเพื่อป้องกันไม่ให้อุณหภูมิผนังท่อต่ำกว่า 0 ℃

9. ห้ามมิให้ติดตั้งและใช้งานบนท่อที่มีการสั่นสะเทือนของตลับลูกปืนหรือการเปลี่ยนแปลงอุณหภูมิปานกลางอย่างรวดเร็ว

10. ระหว่างการติดตั้งวาล์วนี้ ทิศทางการไหลปานกลางจะต้องสอดคล้องกับทิศทางลูกศรบนตัววาล์ว (รูปที่แนบมา)

มิติ
