รายละเอียดสินค้า:
การชำระเงิน:
|
| ดีเอ็น: | 400/450/500/600มม | พ.น: | 1.0/1.6 เมกะปาสคาล |
|---|---|---|---|
| ประเภทวาล์ว: | ผีเสื้อ | ประเภทเกียร์: | คู่มือ |
| ประเภทตัวเชื่อมต่อ: | หน้าแปลน | วัสดุตัวเครื่อง: | เหล็กหล่อ |
| วัสดุบุด้วยยาง: | มทบ | วัสดุแผ่นผีเสื้อ: | QT450-10 |
| โครงสร้าง: | ชนิดซีลกึ่งกลาง | ใช้มาตรฐาน: | GB12238 |
| สื่อ: | น้ำ | อุณหภูมิสื่อ: | ≤80℃ |
| แสงสูง: | วาล์วผีเสื้อหน้าแปลนสีเทา,วาล์วผีเสื้อหน้าแปลนพร้อมล้อเลื่อน,วาล์วผีเสื้อหน้าแปลน dn 400 |
||

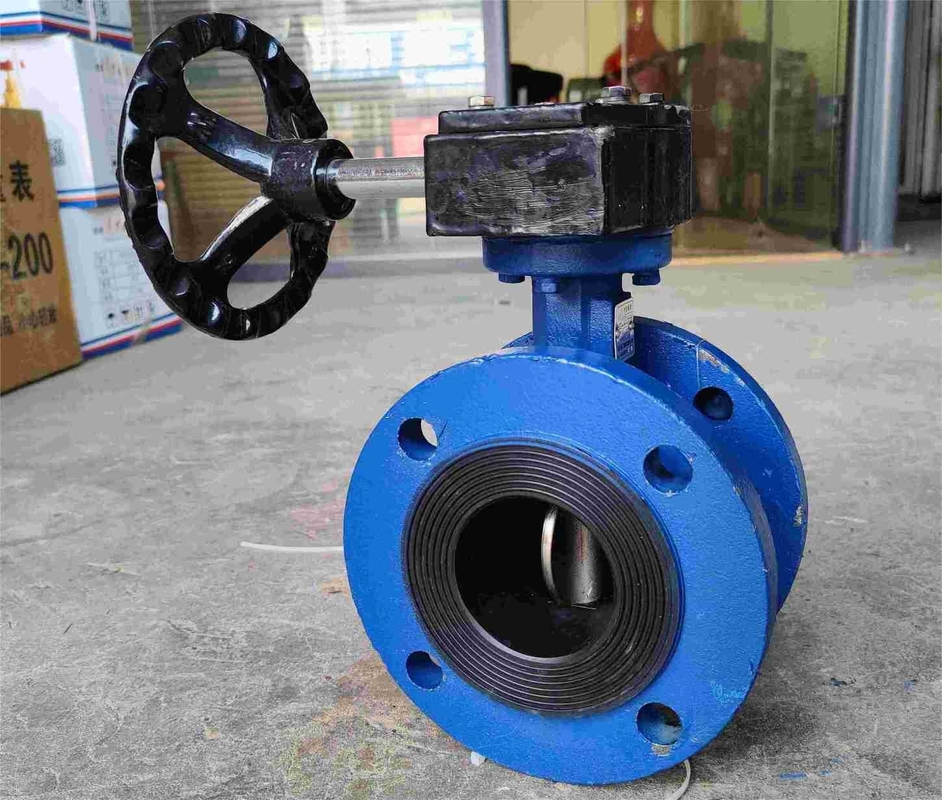

วาล์วผีเสื้อหน้าแปลนเป็นวาล์วประเภทที่เติบโตเร็วที่สุดในอนาคตอันใกล้มีลักษณะของโครงสร้างเรียบง่าย ปริมาตรน้อย น้ำหนักเบา ใช้วัสดุน้อย ขนาดการติดตั้งเล็ก เปิดปิดเร็ว หมุนลูกสูบ 90 องศา และแรงบิดในการขับเคลื่อนน้อย
ใช้ในการตัด เชื่อมต่อ และปรับตัวกลางในท่อ และมีลักษณะการควบคุมของไหลที่ดีและประสิทธิภาพการปิดและการซีลที่ดี
การออกแบบที่คล่องตัวของแผ่นปีกผีเสื้อช่วยลดการต้านทานของเหลวซึ่งเป็นผลิตภัณฑ์ประหยัดพลังงาน
| รุ่น | PN(MPa) | แรงดันทดสอบ (MPa) | อุณหภูมิที่ใช้บังคับ | สื่อที่ใช้บังคับ | |
| ความแข็งแรง (น้ำ) | ซีล (น้ำ) | ||||
| D341X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | น้ำ |
| D341X-16Q | 1.6 | 2.4 | 1.76 | ≤80℃ | น้ำ |
| แบบอย่าง | ดีเอ็น | ขนาด | ||||
| มม | ง | D1(PN10) | Z-φd | แอล | เป็นเพื่อนกัน | |
| D341X-10 | 400 | 580 | 525 | 16-φ31 | 216 | 32-4 |
| 450 | 640 | 585 | 20-φ31 | 222 | 32-4 | |
| 500 | 715 | 650 | 20-φ34 | 229 | 34-4 | |
| 600 | 840 | 770 | 20-φ37 | 267 | 36-5 | |
※ เมื่อเปรียบเทียบกับวาล์วชนิดอื่นที่มีสเปคและเกรดแรงดันเท่ากัน วาล์วปีกผีเสื้อมีข้อดีคือโครงสร้างยาวสั้น ขนาดเล็ก น้ำหนักเบา และโครงสร้างเรียบง่าย
※ การเปิดและปิดอย่างรวดเร็ว ใช้งานง่าย และสามารถใช้สำหรับการเปิดและปิดวาล์วอย่างรวดเร็ว
※ มีฟังก์ชั่นควบคุมการไหลที่ดีและปิดแน่น อายุการใช้งานยาวนาน และสามารถใช้เป็นวาล์วควบคุม
※ เหมาะสำหรับวาล์วเส้นผ่านศูนย์กลางขนาดใหญ่และใช้กันอย่างแพร่หลายในท่อส่งน้ำและท่อระบายน้ำขนาดใหญ่
