รายละเอียดสินค้า:
การชำระเงิน:
|
| ตัววาล์ว: | เหล็กหล่อ+NRB | ดีเอ็น: | 4、5、6 นิ้ว |
|---|---|---|---|
| พ.น: | 1.0/1.6 เมกะปาสคาล | พิมพ์: | บัตเตอร์ฟลายวาล์ว |
| วิธีการส่ง: | ล้อมือ | แบบฟอร์มร่วม: | หน้าแปลน |
| กำหนดเอง: | OEM | แอปพลิเคชัน: | น้ำ |
| อุณหภูมิที่ใช้บังคับ: | ≤80℃ | มาตรฐานการผลิต: | GB12238 |
| แสงสูง: | วาล์วผีเสื้อหน้าแปลนเรียงราย,วาล์วผีเสื้อหน้าแปลน 125 มม.,วาล์วผีเสื้อหน้าแปลนยาง |
||

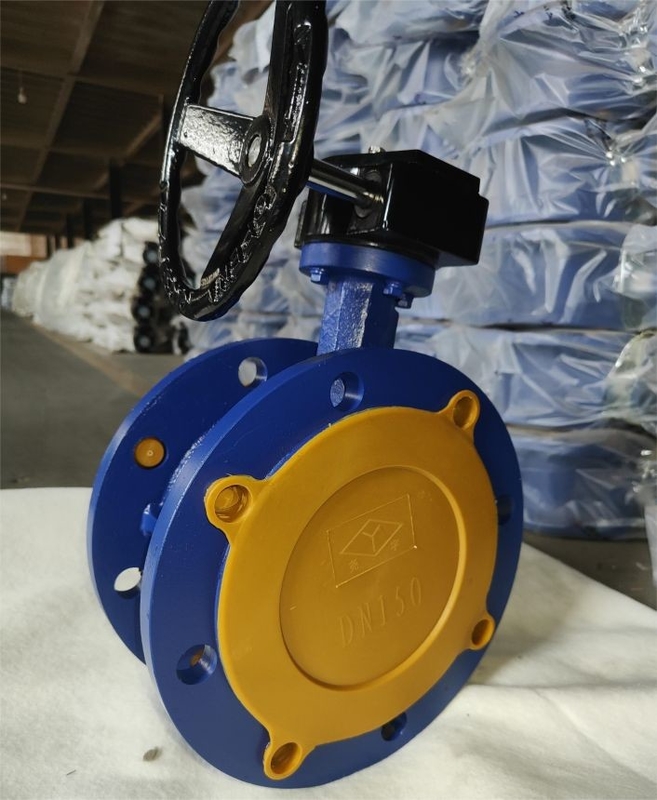

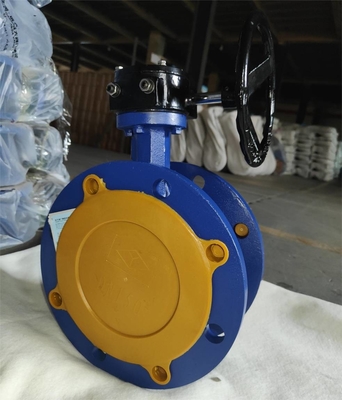

กำหนดเอง Dn 100 มม. 125 มม. 150 มม. เหล็กหล่อยางเรียงรายวาล์วผีเสื้อหน้าแปลน
ส่วนปิดคือแผ่นปีกผีเสื้อรูปแผ่นดิสก์ และวาล์วที่หมุนรอบเพลาคงที่ในตัววาล์วเพื่อเปิด ปิด และควบคุมของไหลเรียกว่าวาล์วผีเสื้อ
แผ่นผีเสื้อของวาล์วปีกผีเสื้อบุด้วยยางถูกติดตั้งในทิศทางเส้นผ่านศูนย์กลางของท่อในทางเดินทรงกระบอกของตัววาล์วปีกผีเสื้อ แผ่นปีกผีเสื้อรูปแผ่นดิสก์จะหมุนรอบแกนของก้านวาล์ว และมุมการหมุนจะอยู่ระหว่าง 0 ถึง 90 องศาเมื่อหมุนถึง 90 องศา วาล์วจะเปิดเต็มที่
โดยทั่วไปควรติดตั้งวาล์วแบตเตอรีหน้าแปลนยางในแนวนอนในท่อ
|
แบบอย่าง |
ดีเอ็น |
ขนาด |
||||
|
มม |
ง |
D1(PN10) |
Z-φd |
แอล |
เป็นเพื่อนกัน |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
การใช้ซีลที่นั่งยางทำให้เหมาะสำหรับอุณหภูมิและความดันที่ต่ำกว่า โดยทั่วไปไม่เกิน 80 ℃ และไม่เกิน PN10 แต่ยังทำให้มีประสิทธิภาพการซีลที่ยอดเยี่ยมมากดังนั้นวาล์วผีเสื้อหน้าแปลนยางจึงเหมาะสมที่สุดสำหรับของเหลวอุณหภูมิปกติ
|
รุ่น |
PN(MPa) |
แรงดันทดสอบ (MPa) |
อุณหภูมิที่ใช้บังคับ |
สื่อที่ใช้บังคับ |
|
|
ความแข็งแรง (น้ำ) |
ซีล (น้ำ) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
น้ำ |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80℃ |
น้ำ |
1. การออกแบบใหม่ เหมาะสม โครงสร้างเฉพาะ น้ำหนักเบา เปิดปิดอย่างรวดเร็ว
2. แรงบิดในการทำงานขนาดเล็ก ใช้งานง่าย ประหยัดแรงงาน
3. สามารถติดตั้งได้ทุกตำแหน่ง บำรุงรักษาง่าย
4. สามารถเปลี่ยนซีลได้ ประสิทธิภาพการซีลมีความน่าเชื่อถือเพื่อให้ซีลสองทางรั่วเป็นศูนย์
5. วัสดุปิดผนึก ต้านทานริ้วรอย ต้านทานการกัดกร่อน อายุใช้งานนาน และลักษณะอื่น ๆ
6. การออกแบบและผลิตวาล์วผีเสื้อหน้าแปลนยางใช้มาตรฐาน GB12238
