รายละเอียดสินค้า:
การชำระเงิน:
|

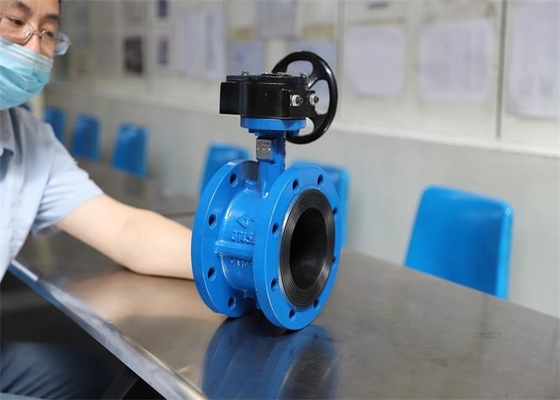

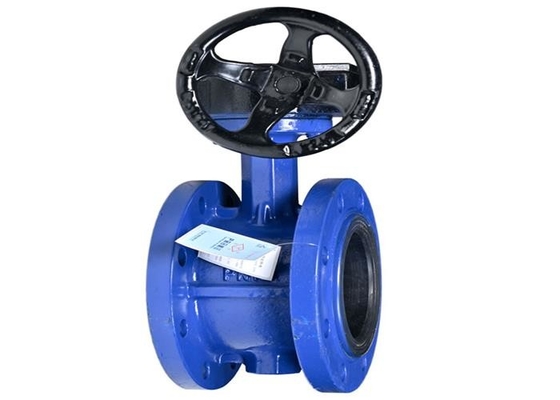

| ชื่อผลิตภัณฑ์: | วาล์วปีกผีเสื้อ | สี: | bule |
|---|---|---|---|
| ที่นั่งจริง: | NBR/EPDM/PTFE | วัสดุดิสก์: | เหล็ก |
| วัสดุของตัวเครื่อง: | เหล็กดัด / เหล็กสีเทา | ปานกลาง: | น้ำมันน้ำ |
| อุณหภูมิ: | ≤ 80 ℃ | ความกดดันจากการทำงาน: | 1.6 mpa |
| แสงสูง: | nbrวาล์วผีเสื้อหน้าแปลน,วาล์วผีเสื้อหน้าแปลนขนาด125mm,ชนิดหน้าแปลนวาล์วผีเสื้อnbr |
||
ผลิตภัณฑ์
วาล์วนี้ใช้กันอย่างแพร่หลายในการจ่ายน้ำและการระบายน้ำ การสร้างระบบดับเพลิง และท่ออื่นๆ โดยเฉพาะอย่างยิ่งท่อดับเพลิงวาล์วสามารถใช้ในท่อหรืออุปกรณ์ขนาดกลางที่ไม่กัดกร่อน สำหรับการปิด การเชื่อมต่อ และการควบคุมการไหล
. ออกแบบและผลิต: GB / T 12238 หน้าแปลนวาล์วสากลและการเชื่อมต่อแคลมป์วาล์วผีเสื้อซีลยางยืด
· ความยาวโครงสร้าง: GB/T 12221 ความยาวโครงสร้างวาล์วโลหะหรือมาตรฐานของผู้ผลิต
· ปลายเชื่อมต่อ: หน้าแปลนเหล็กหล่อรวม JB/T 17241.6
· การตรวจสอบและทดสอบ: การทดสอบแรงดันวาล์วอุตสาหกรรม GB/T 13927
| ดีเอ็น | แอล | ง | ง1 | เป็นเพื่อนกัน | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| ส่วนสำคัญ | วัสดุชิ้นส่วน |
| ร่างกาย | เหล็กสีเทา+NRB,เหล็กดัด+NRB/EPDM |
| แผ่นดิสก์ | QT450-10 |
| ลำต้น | 45/2Cr13 |
| โอริง | NBR/EPDM |
1. โครงสร้างและขนาดเป็นไปตาม GB/T12221 ขนาดเล็ก น้ำหนักเบา ใช้งานง่าย
เปิดการทำงานอย่างรวดเร็ว 2.90 องศา;แผ่นเพลทมีความแข็งแรงสูง พื้นที่การไหลขนาดใหญ่ ความต้านทานการไหลน้อย และประหยัดพลังงาน
3. สื่อสามารถไหลจากทั้งสองด้านของวาล์วดิสก์หน้าแปลนในทิศทางใดก็ได้ สามารถบรรลุวัตถุประสงค์ในการเชื่อมต่อหรือตัดออก
4. แรงบิดในการทำงานขนาดเล็ก ประหยัดแรงงาน และน้ำหนักเบา
5. จำนวนการเปิดและปิดการทดลองสูงถึงหมื่นครั้งและอายุการใช้งานยาวนาน
6. ซีลที่สมบูรณ์, การรั่วไหลของการทดสอบก๊าซเป็นศูนย์
1. ห้ามใช้หัวเทอร์ไบน์ในการยก และห้ามเพิ่มคันโยกเสริมระหว่างการทำงาน
2. วาล์วจะต้องไม่ถูกแรงภายนอกมากหลังจากการติดตั้ง
3. เมื่ออุณหภูมิต่ำสุดในพื้นที่ต่ำกว่า 4 ° C ให้ใช้ฉนวนป้องกันเนื่องจากควรใช้วาล์วปิดท้ายกับการทำความร้อนท่อหรือปลอกหุ้ม เพื่อป้องกันไม่ให้อุณหภูมิผนังท่อต่ำกว่า 0 ℃
4. ห้ามติดตั้งและใช้งานในท่อภายใต้การสั่นสะเทือนหรือการเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิปานกลาง
5. สภาพการใช้งานต้องสอดคล้องกับข้อกำหนดในข้อกำหนดประสิทธิภาพ
