รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เวเฟอร์วาล์วผีเสื้อ | วัสดุของตัวเครื่อง: | เหล็กกล้าคาร์บอน เหล็กกล้า |
|---|---|---|---|
| การเชื่อมต่อ: | หน้าแปลน / เวเฟอร์, เวเฟอร์ | มาตรฐาน: | GB/T มาตรฐานจีน |
| วัสดุที่นั่ง: | เอสเอส, เหล็ก | สี: | กำหนดเอง |
| ความกดดัน: | แรงดันปานกลาง, แรงดันต่ำ | ดิสก์: | เหล็กกล้าคาร์บอน |
| แสงสูง: | วาล์วผีเสื้อเวเฟอร์ 65 มม.,วาล์วผีเสื้อเวเฟอร์แรงดันปานกลาง,วาล์วผีเสื้อชนิดเวเฟอร์ขนาดเล็ก |
||

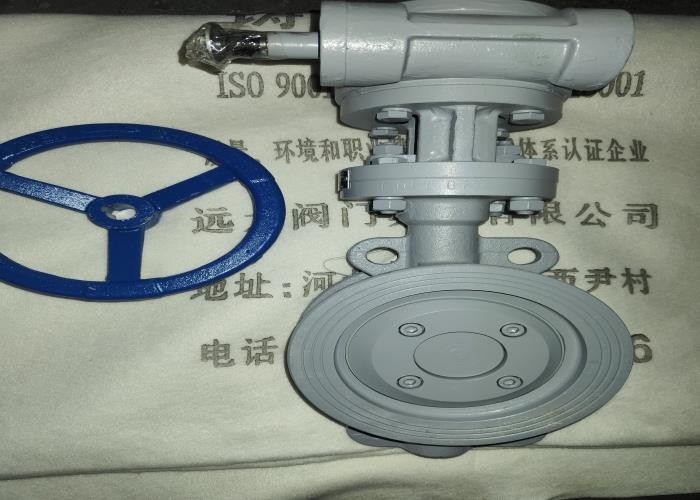

วาล์วปีกผีเสื้อแบบมือจับมีโครงสร้างที่เรียบง่าย มีขนาดเล็กและน้ำหนักเบา ประกอบด้วยชิ้นส่วนเพียงไม่กี่ชิ้นเท่านั้นและต้องหมุนเพียง 90° ก็สามารถเปิดและปิดได้อย่างรวดเร็ว ใช้งานง่าย และวาล์วมีลักษณะการควบคุมของไหลที่ดีเมื่อวาล์วปีกผีเสื้ออยู่ในตำแหน่งเปิดเต็มที่ ความหนาของแผ่นปีกผีเสื้อจะเป็นตัวต้านทานเดียวเมื่อตัวกลางไหลผ่านตัววาล์ว ดังนั้นแรงดันตกที่เกิดจากวาล์วจึงมีขนาดเล็ก ดังนั้นจึงมีลักษณะการควบคุมการไหลที่ดีกว่า
ประกอบด้วยตัววาล์ว, แผ่นดิสก์, ตัวยึด, ก้านวาล์ว, อุปกรณ์ไฟฟ้า, แหวนซีลและอื่นๆ
| พิมพ์ |
ขนาด |
แอล | ชม | ชม1 | ก1 | ข1 | 6กก | 10กก | ||
| ง1 | Z-Φd | ง1 | Z-Φd | |||||||
|
D373H -6C/10C |
50 | 43 | 112 | 350 | 180 | 200 | 110 | 4-Φ14 | 125 | 4-Φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 130 | 4-Φ14 | 145 | 8-Φ18 | |
| 80 | 49 | 120 | 380 | 180 | 200 | 150 | 4-Φ18 | 160 | 8-Φ18 | |
| 100 | 56 | 138 | 420 | 180 | 200 | 170 | 4-Φ18 | 180 | 8-Φ18 | |
| 125 | 64 | 164 | 460 | 180 | 200 | 200 | 8-Φ18 | 210 | 8-Φ18 | |
| 150 | 70 | 175 | 555 | 270 | 280 | 225 | 8-Φ18 | 240 | 8-Φ22 | |
| 200 | 89 | 208 | 605 | 270 | 280 | 280 | 8-Φ18 | 295 | 8-Φ22 | |
| 250 | 114 | 243 | 680 | 270 | 280 | 335 | 12-Φ18 | 350 | 12-Φ22 | |
| 300 | 114 | 283 | 800 | 380 | 420 | 395 | 12-Φ22 | 400 | 12-Φ22 | |
| 350 | 127 | 310 | 835 | 380 | 420 | 445 | 12-Φ22 | 460 | 16-Φ22 | |
| 400 | 140 | 340 | 915 | 450 | 470 | 495 | 16-Φ22 | 515 | 16-Φ26 | |
| 450 | 152 | 380 | 960 | 480 | 490 | 550 | 16-Φ22 | 565 | 20-Φ26 | |
| 500 | 152 | 410 | 1020 | 480 | 490 | 600 | 20-Φ22 | 620 | 20-Φ26 | |
| 600 | 154 | 470 | 1225 | 480 | 490 | 705 | 20-Φ26 | 725 | 20-Φ30 | |
| 700 | 165 | 550 | 1355 | 640 | 660 | 810 | 24-Φ26 | 840 | 24-Φ30 | |
| 800 | 190 | 640 | 1470 | 640 | 660 | 920 | 24-Φ30 | 950 | 24-Φ33 | |
| 900 | 203 | 710 | 1545 | 750 | 860 | 1020 | 24-Φ30 | 1050 | 28-Φ33 | |
| 1,000 | 216 | 770 | 1795 | 850 | 900 | 1120 | 28-Φ30 | 1160 | 28-Φ36 | |
| 1200 | 254 | 890 | 2508 | 850 | 900 | 1340 | 32-Φ33 | 1380 | 32-Φ39 | |
| ส่วนสำคัญ | วัสดุชิ้นส่วน |
| ร่างกาย, แผ่นดิสก์, แอก | ห้องสุขา |
| ลำต้น | 2Cr13 |
| แหวนซีล | 430+ใยหินกราไฟท์ |
1. วาล์วถูกเก็บไว้ในคลังสินค้าแห้งห้ามเก็บไว้ในที่โล่งโดยเด็ดขาด
2. การจัดเก็บระยะยาว การบำรุงรักษาปกติ
3. ติดตั้งวาล์วบนท่อแนวนอนหรือแนวตั้ง แต่ควรเปิดและปิดเพื่อความสะดวกในการใช้งาน
4. ควรทำการทดสอบแรงดันก่อนการติดตั้งและการติดตั้งสามารถตอบสนองความต้องการได้
5. ควรทำความสะอาดท่อและช่องวาล์วก่อนการติดตั้ง
6. วาล์วจะต้องไม่ถูกแรงภายนอกมากหลังจากการติดตั้ง
7. ทิศทางการไหลปานกลางควรสอดคล้องกับทิศทางลูกศรของตัววาล์วเมื่อทำการติดตั้ง
8. เงื่อนไขการใช้งานต้องเป็นไปตามข้อกำหนดทางเทคนิคในข้อกำหนดประสิทธิภาพ
| ความผิดพลาดที่อาจเกิดขึ้น | สาเหตุของความผิด | วิธีการกำจัด |
| การรั่วไหลของการบรรจุ |
1. การหมดอายุหรืออายุของการบรรจุ 2. สลักเกลียวไม่แน่น |
1. เปลี่ยนบรรจุภัณฑ์ 2. ขันสลักเกลียวให้แน่น |
| การรั่วไหลของฝาปิดท้าย |
1. สลักเกลียวไม่แน่น 2. โอริงเสียหาย |
1. ขันสลักเกลียวให้แน่น 2. เปลี่ยนโอริง |
| ปิดผนึกการรั่วไหลของพื้นผิว |
1. ทิศทางการติดตั้งวาล์วไม่สอดคล้องกับทิศทางการไหลปานกลาง 2. ปิดเครื่องไม่อยู่ 3. มีการปรับขนาดบนพื้นผิวการปิดผนึก 4. พื้นผิวการปิดผนึกเสียหาย |
1. ตรวจสอบการติดตั้ง 2. ปรับสกรูบนแอคทูเอเตอร์อีกครั้งและปิดให้เข้าที่ 3. ทำความสะอาดสิ่งก่อสร้าง 4. บดและซ่อมแซมพื้นผิวการปิดผนึกอีกครั้ง |
