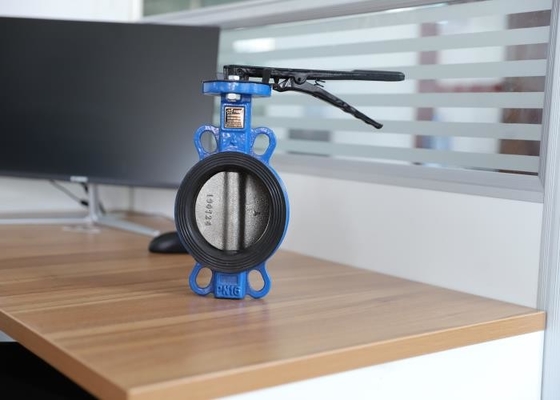

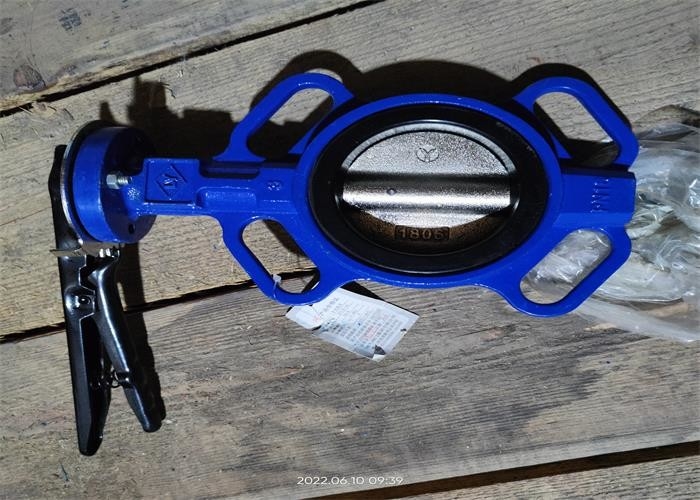

วาล์วปีกผีเสื้อเวเฟอร์วัสดุเหล็กหล่อมาตรฐาน API

บทนำ

วาล์วปีกผีเสื้อแบบมือจับมีโครงสร้างที่เรียบง่าย มีขนาดเล็กและน้ำหนักเบา ประกอบด้วยชิ้นส่วนเพียงไม่กี่ชิ้นเท่านั้นและต้องหมุนเพียง 90° ก็สามารถเปิดและปิดได้อย่างรวดเร็ว ใช้งานง่าย และวาล์วมีลักษณะการควบคุมของไหลที่ดีเมื่อวาล์วปีกผีเสื้ออยู่ในตำแหน่งเปิดเต็มที่ ความหนาของแผ่นปีกผีเสื้อจะเป็นตัวต้านทานเดียวเมื่อตัวกลางไหลผ่านตัววาล์ว ดังนั้นแรงดันตกที่เกิดจากวาล์วจึงมีขนาดเล็ก ดังนั้นจึงมีลักษณะการควบคุมการไหลที่ดีกว่า

ขนาดคอนเน็ค

ชื่อชิ้นส่วนหลักและวัสดุ

ลักษณะของวาล์ว

1. โครงสร้างใช้โครงสร้างกึ่งแกน การทำงาน 90 องศาเปิดได้อย่างรวดเร็วแผ่นเพลทมีความแข็งแรงสูง พื้นที่การไหลขนาดใหญ่ ความต้านทานการไหลน้อย และประหยัดพลังงาน
2. สื่อสามารถไหลจากทั้งสองด้านของวาล์วดิสก์หน้าแปลนในทิศทางใดก็ได้ สามารถบรรลุวัตถุประสงค์ของการเชื่อมต่อหรือตัดออก
3. ไม่มีการออกแบบโครงสร้างขาเรียว: การเชื่อมต่อการส่งกำลังระหว่างเพลาวาล์วและแผ่นวาล์วใช้รูปแบบการเชื่อมต่อแบบหกเหลี่ยม ซึ่งช่วยแก้ปัญหาการรั่วไหลและอันตรายที่ซ่อนอยู่ของพินกรวยวาล์วเส้นกลางเดิมได้อย่างมีประสิทธิภาพ ปรับปรุงการปิดผนึกวาล์วอย่างมาก ประสิทธิภาพและความปลอดภัยในการทำงานและแก้ปัญหาการหลุดออกจากพินกรวยวาล์วปีกผีเสื้อเส้นกลางเดิมได้อย่างสมบูรณ์
4. ประสิทธิภาพการปิดผนึกที่ดี: เนื่องจากวาล์วไม่มีการออกแบบพินจึงแก้ปัญหาการรั่วไหลของพินกรวยของวาล์วผีเสื้อสายกลางเดิมได้อย่างสมบูรณ์บ่าวาล์วใช้กระบวนการวัลคาไนซ์แบบรวมในแง่หนึ่ง ปัญหาการรั่วไหลระหว่างบ่าวาล์วและตัวถังที่มีอยู่ในการทดสอบแรงดันของวาล์วเส้นกลางเดิมได้รับการแก้ไขแล้วในทางกลับกัน พื้นผิวการปิดผนึกด้านข้างของที่นั่งวัลคาไนซ์นั้นกว้างขึ้นและมีการเพิ่มสายน้ำปิดผนึกประเภทโอริงสามเส้นเพื่อให้การปิดผนึกด้วยหน้าแปลนท่อมีความน่าเชื่อถือมากขึ้นประหยัดปะเก็นหน้าแปลน


ข้อควรระวัง

1. วาล์วถูกติดตั้งบนท่อสำหรับเปิดและปิด และยังสามารถใช้ปรับและควบคุมปริมาณได้อีกด้วย
2. สามารถติดตั้งวาล์วได้ทุกทิศทาง
3. ควรทำความสะอาดท่อและช่องวาล์วก่อนการติดตั้ง
4. วาล์วจะต้องไม่ถูกแรงภายนอกมากหลังจากการติดตั้ง
5. วาล์วถูกติดตั้งบนท่อที่ปิดเป็นเวลานาน และควรเปิดและปิดอย่างสม่ำเสมอ
6. เมื่ออุณหภูมิต่ำสุดในพื้นที่ต่ำกว่า 4 ℃ ควรใช้ฉนวนป้องกันเนื่องจากควรใช้วาล์วปิดท้ายกับการทำความร้อนท่อหรือปลอกหุ้ม เพื่อป้องกันไม่ให้อุณหภูมิผนังท่อต่ำกว่า 0 ℃
7. ห้ามติดตั้งและใช้งานในท่อภายใต้การสั่นสะเทือนหรือการเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิปานกลาง
8. สภาพการใช้งานต้องสอดคล้องกับข้อกำหนดในข้อกำหนดประสิทธิภาพ
