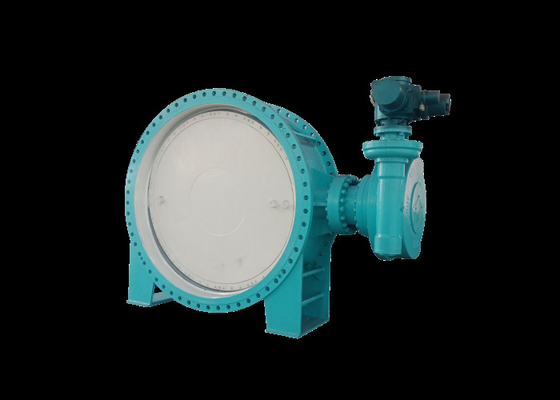

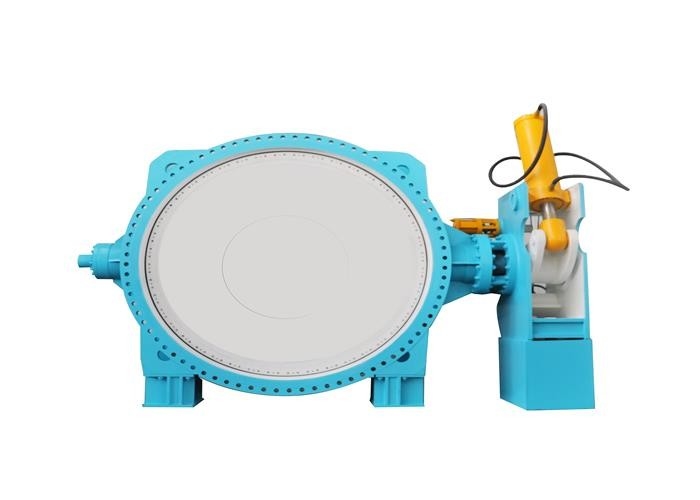

Double Disc วัสดุเหล็กดัดประหลาด 1.0Mpa Pressure Flanged Butterfly Valve

การใช้งาน:

วาล์วนี้ถูกใช้อย่างแพร่หลายในด้านปิโตรเคมี, อุตสาหกรรม ght, โลหะวิทยา, การขนส่ง, พลังงาน, แอพลิงและการระบายน้ำในร้านขายยา ฯลฯ สารที่ไหลรวมถึงของเหลวก๊าซที่กัดกร่อนและไม่กัดกร่อน สารกึ่งเหลวทั้งหมดสามารถปรับและตัดของเหลวได้บนพื้นฐานของวาล์วผีเสื้อนอกรีตเดี่ยว การขึ้นรูปที่ได้รับการปรับปรุงเพิ่มเติมคือวาล์วผีเสื้อคู่นอกรีตที่ใช้กันอย่างแพร่หลายมากที่สุดโครงสร้างของแกนก้านวาล์วเบี่ยงเบนจากศูนย์กลางของแผ่นดิสก์และศูนย์กลางของตัวถังผลกระทบของความเยื้องศูนย์สองเท่าช่วยให้สามารถแยกแผ่นดิสก์ออกจากที่นั่งได้อย่างรวดเร็วหลังจากเปิดวาล์ว ช่วยลดการอัดขึ้นรูปมากเกินไปโดยไม่จำเป็นและปรากฏการณ์การขีดข่วนระหว่างแผ่นดิสก์และที่นั่ง ลดความต้านทานการเปิด ลดการสึกหรอ และเพิ่มอายุการใช้งานของที่นั่ง

เชื่อมต่อขนาด

ดีเอ็น	ง	D1	D2	ข	แอล	Z-Φd
400	Φ565	Φ515	Φ480	24.5 น	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25.5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	330±3	28-Φ34
1,000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2543	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

พารามิเตอร์ทางเทคนิค

วัสดุส่วนหลัก

ลักษณะของวาล์ว

1. วาล์วใช้โครงสร้างนอกรีตสองเท่าซึ่งมีฟังก์ชั่นการปิดผนึกที่ยิ่งวาล์วปิดสนิทและประสิทธิภาพการปิดผนึกก็เชื่อถือได้

2. แหวนซีลแผ่นปีกผีเสื้อทำจากแหวนซีลยางชนิด NBR T และติดตั้งอย่างแน่นหนาบนแผ่นปีกผีเสื้อด้วยแผ่นกดหลังจากใช้งานไประยะหนึ่ง แหวนซีลยางจะสึก และสามารถปรับแรงดันของแหวนซีลยางได้โดยการขันและคลายสกรูให้แน่นเพื่อให้วาล์วปีกผีเสื้อซีลต่อไปโดยไม่รั่วซึมและยืดอายุการใช้งานหลังจากติดตั้งวาล์วแล้ว จะสามารถปรับหรือเปลี่ยนได้ง่ายในท่อ (โดยไม่ต้องถอดวาล์วออกจากท่อ)

3. แผ่นผีเสื้อมีความแข็งแรงสูง พื้นที่การไหลขนาดใหญ่ และความต้านทานการไหลขนาดเล็ก

4, เพลาวาล์วถูกปิดผนึกด้วยการบรรจุยางชนิด O, ยิ่งความดันปานกลางสูงเท่าไร, การปิดผนึกก็จะยิ่งดีขึ้นเท่านั้นหลังจากสวมบรรจุภัณฑ์แล้ว สามารถรับการชดเชยได้โดยการกดต่อมบรรจุภัณฑ์ต่อไป

โครงสร้างและหลักการของการกระทำ

1. วาล์วคือการเชื่อมต่อหน้าแปลนไดรฟ์เฟืองตัวหนอน, วาล์วผีเสื้อปิดผนึกนุ่มนอกรีตสองเท่านั่นคือศูนย์กลางการหมุนของก้านของแกนเส้นผ่านศูนย์กลางตัววาล์วและพื้นผิวการปิดผนึกบ่าวาล์วเกิดความเยื้องศูนย์วาล์วประกอบด้วยตัววาล์ว, จาน, ก้าน, แผ่นซีล, วงแหวนแรงดัน, อุปกรณ์เคลื่อนย้ายประสาทหู และชิ้นส่วนอื่นๆ

2. การทำงานของประสาทหู: การหมุนวงล้อประสาทหูทำให้ก้านวาล์วหมุน 90° และขับเคลื่อนจานปีกผีเสื้อให้หมุน 90° เพื่อให้สามารถเปิดหรือปิดได้เนื่องจากผลิตภัณฑ์มีโครงสร้างประหลาดสองเท่า จึงสามารถสร้างเอฟเฟกต์ CAM ในกระบวนการเปิดและปิด ลดแรงบิดในการเปลี่ยนวาล์ว ลดการสึกหรอระหว่างบ่าวาล์วและแผ่นปีกผีเสื้อ ยืดอายุการใช้งานของวาล์ว

การบำรุงรักษาตามปกติ

9.1 ภายในอาคาร: ห้องบรรจุจะต้องทาน้ำมันและเปิดและปิดทุกๆ 1-2 เดือนเมื่อติดตั้งผลิตภัณฑ์ในอาคาร

9.2 กลางแจ้ง: เมื่อติดตั้งผลิตภัณฑ์กลางแจ้ง ควรเพิ่มมาตรการป้องกันเพื่อหลีกเลี่ยงการสึกกร่อนของส่วนหัวที่เคลื่อนไหวของประสาทหูห้องบรรจุควรได้รับการทาน้ำมันและเปิดและปิดทุกๆ 1-2 เดือน;เติมห้องอีกครั้งหลังจากฝนและหิมะเติมแต่ละครั้ง และเปิดและปิดหนึ่งครั้ง

9.3 หลุมเจาะ: ห้องบรรจุจะต้องเติมน้ำมันและเปิดและปิดทุกๆ 1-2 เดือนเมื่อมีการติดตั้งผลิตภัณฑ์ลงหลุมหลังจากฝนตกและหิมะตกทุกครั้ง ควรสูบน้ำฝนที่เก็บไว้ในบ่อออกเพื่อป้องกันไม่ให้ผลิตภัณฑ์และส่วนหัวที่เคลื่อนไหวของประสาทหูไม่ขึ้นสนิมหลังจากแช่น้ำฝนเป็นเวลานานห้องบรรจุควรเติมน้ำมันและเปิดและปิดหนึ่งครั้ง

9.4 ตามสภาพการทำงานจริงที่แตกต่างกัน สามารถเลือกแอคทูเอเตอร์ประสาทหูที่แตกต่างกันได้สามารถปิดแอคชูเอเตอร์ประสาทหูกลางแจ้งและใต้ดินได้ ซึ่งจะระบุไว้ในคำสั่ง
