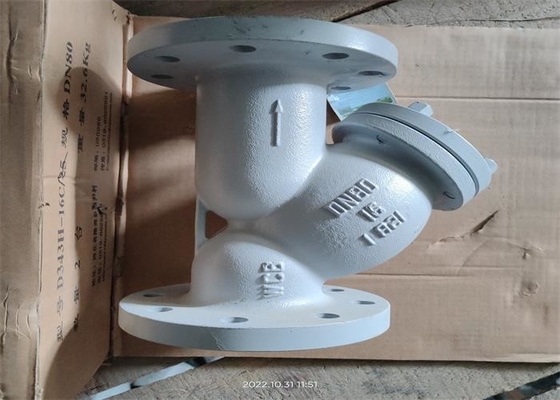

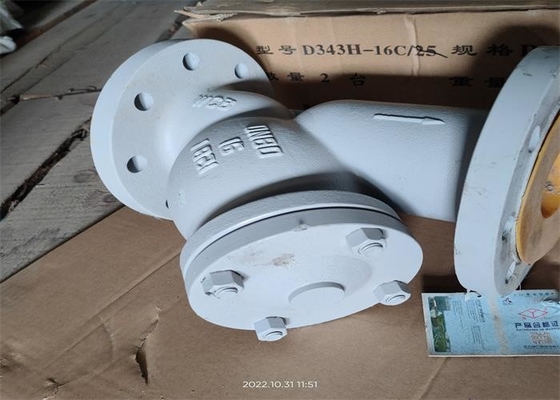

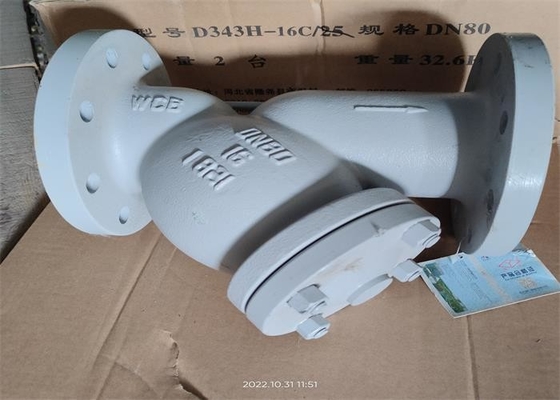

| ชื่อผลิตภัณฑ์: | Y วาล์วกรอง | วัสดุของตัวเครื่อง: | เหล็กกล้าคาร์บอน |
|---|---|---|---|
| สี: | คำขอของลูกค้า สีเทา | การเชื่อมต่อ: | ปลายแปลน RF |
| ขนาด: | DN15~DN500 | พิมพ์: | Y Type Strainer. ตัวกรองชนิด Y filter valve วาล์วกรอง |
| วัสดุกรอง: | 304，ss304 | ปานกลาง: | ไอน้ำน้ำมัน |
| แสงสูง: | ความดัน 1.0 mpa วาล์วกรอง y,วาล์วกรองโลหะชนิด y,วาล์วกรอง 500 มม. y |
||
ตัวกรองเหล็กหล่อใช้กันอย่างแพร่หลายในอุตสาหกรรมโลหะ, อุตสาหกรรมเคมี, ปิโตรเลียม, การผลิตกระดาษ, ยา, อาหาร, การขุด, พลังงานไฟฟ้า, ในเมือง, ครัวเรือนและแหล่งก๊าซอื่นๆตัวกรองเหล็กหล่อเป็นอุปกรณ์ที่ขาดไม่ได้ในท่อส่งกลาง โดยปกติจะติดตั้งที่ทางเข้าของวาล์วระบายแรงดัน วาล์วระบายแรงดัน วาล์วกำหนดตำแหน่ง หรืออุปกรณ์อื่นๆ เพื่อกำจัดสิ่งสกปรกในตัวกลาง เพื่อป้องกันการใช้งานปกติของวาล์วและ อุปกรณ์ลดต้นทุนการบำรุงรักษาอุปกรณ์
เมื่อของไหลเข้าสู่ตัวกรองด้วยไส้กรอง สิ่งสกปรกจะถูกปิดกั้นโดยไส้กรอง และก๊าซของไส้กรองที่สะอาดจะถูกระบายออกจากเต้าเสียบของไส้กรองเมื่อจำเป็นต้องทำความสะอาด ตราบใดที่กระบอกกรองยังถูกถอดแยกชิ้นส่วน ไส้กรองจะถูกนำออก จากนั้นจึงโหลดใหม่ได้หลังจากทำความสะอาดดังนั้นการใช้และการบำรุงรักษาตัวกรองเหล็กหล่อจึงสะดวกอย่างยิ่ง
| พิมพ์ | ดีเอ็น | แอล | ง | ง1 | ง2 | เป็นเพื่อนกัน | Z-Φd |
| GL41H-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 14-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 16-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 18-3 | 4-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Ф18 | |
| 100 | 310 | 215 | 180 | 155 | 20-3 | 8-Ф18 | |
| 125 | 350 | 245 | 210 | 185 | 22-3 | 8-Ф18 | |
| 150 | 380 | 280 | 240 | 210 | 24-3 | 8-Ф23 | |
| 200 | 500 | 335 | 295 | 266 | 24-2 | 12-Ф23 | |
| 250 | 550 | 405 | 355 | 319 | 26-2 | 12-Ф26 | |
| 300 | 670 | 460 | 410 | 370 | 28-2 | 12-Ф26 | |
| 350 | 700 | 520 | 470 | 429 | 30-2 | 16-Ф26 | |
| 400 | 800 | 580 | 525 | 480 | 32-2 | 16-Ф30 | |
| 450 | 825 | 640 | 585 | 545 | 40-4 | 20-Ф30 | |
| 500 | 850 | 705 | 650 | 608 | 44-4 | 20-Ф34 |
| ตัวต่อตัว | GB/T 12221 |
| ขนาดการเชื่อมต่อหน้าแปลน | JB/T 79.1 |
| การตรวจสอบวาล์ว | GB/T 26480 |
| การทดสอบนรก (น้ำ) | 2.4 เมกะปาสคาล |
| อุณหภูมิที่เหมาะสม | -29 ℃ ≤t ≤ 425 ℃ |
| ความดันที่เหมาะสม | ความดัน < 1.6 MPa |
| สื่อที่เหมาะสม | น้ำมันไอน้ำ |
| ร่างกาย | ห้องสุขา |
| ตาข่ายกรองอากาศ | 304 |
| ปะเก็น | 08F+กราไฟท์แบบยืดหยุ่น |
| ฝากระโปรงหน้า | ห้องสุขา |
| ถั่ว | 35 |
| อาจแตกสลาย | สาเหตุของความล้มเหลว | วิธีการกำจัด |
| การรั่วไหลของปากกลาง |
1. ความเสียหายหรือความล้มเหลวของแผ่นกลางในช่องปาก
2. พื้นผิวการปิดผนึกของปากกลางเสียหาย |
1. เปลี่ยนแผ่นรองปากตรงกลาง
2. ซ่อมแซมพื้นผิวการปิดผนึก |
1. ผลิตภัณฑ์นี้จะต้องเก็บไว้ในคลังสินค้าแห้ง และห้ามเก็บไว้ในที่โล่งโดยเด็ดขาด
2. ผลิตภัณฑ์มักถูกติดตั้งที่ทางเข้าของวาล์วลดแรงดัน วาล์วระบายแรงดัน วาล์วควบคุมไฮดรอลิก หรืออุปกรณ์แก๊สน้ำ
3. ควรติดตั้งห่างจากเส้นผ่านศูนย์กลาง 6-10 เท่าของเส้นผ่านศูนย์กลางของวาล์วป้องกัน
4. ต้องข้ามท่อสำหรับติดตั้งวาล์วนี้
5. ตรวจสอบว่าสลักเกลียวหลวมหรือไม่หากหลวมให้ขันให้แน่น
ระหว่างการติดตั้ง การไหลของตัวกลางจะต้องสอดคล้องกับทิศทางของลูกศรบนตัววาล์ว
7. สภาพการใช้งานควรสอดคล้องกับข้อกำหนดในข้อกำหนดประสิทธิภาพ
8. การไหลของผลิตภัณฑ์ที่เลือกจะต้องมากกว่าหรือเท่ากับการไหลของไปป์ไลน์
