รายละเอียดสินค้า:
การชำระเงิน:
|

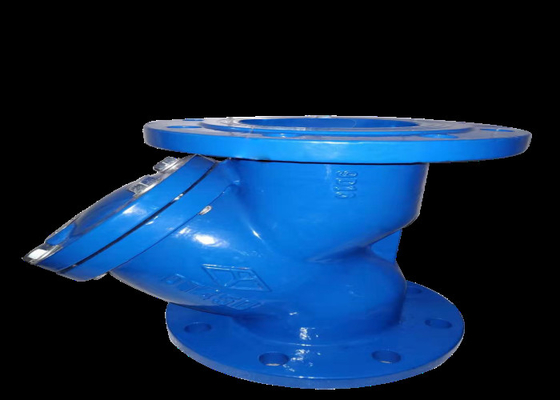

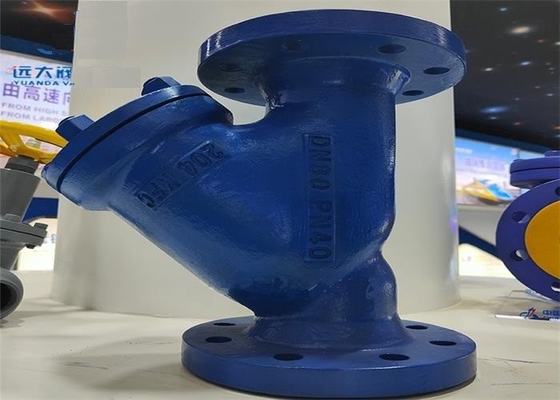

| ชื่อผลิตภัณฑ์: | Y วาล์วกรอง | ชื่อ: | วาล์วกรองหน้าแปลน |
|---|---|---|---|
| ขนาด: | DN50~DN200 | การเชื่อมต่อ: | ปลายแปลน |
| ตาข่าย: | 10~100 | สี: | สีฟ้า,คำขอของลูกค้า |
| สื่อ: | น้ำ,น้ำมัน,แก๊ส | ความกดดัน: | แรงดันปานกลาง |
| แสงสูง: | วาล์วกรอง y มาตรฐาน din,วาล์วกรอง y ขนาด dn50,วาล์วกรอง y ขนาด dn50 |
||
ผลิตภัณฑ์นี้เหมาะสำหรับแรงดันเล็กน้อย ≤1.6MPa อุณหภูมิ 0 ° C ~ 120 ° C /0 ° C ~ 200 ° C น้ำ ไอน้ำอิ่มตัว ≤0.2MPa ท่อส่งน้ำมัน สามารถกรองสิ่งสกปรก ฝน สนิม และเศษอื่น ๆ ใน ปานกลาง.
ตัวกรองชนิด Y เป็นอุปกรณ์กรองที่ขาดไม่ได้สำหรับระบบท่อลำเลียงขนาดกลางตัวกรองชนิด Y มักจะติดตั้งที่ทางเข้าของวาล์วระบายแรงดัน วาล์วระบายแรงดัน วาล์วระดับน้ำ หรืออุปกรณ์อื่นๆ เพื่อขจัดสิ่งเจือปนในตัวกลางเพื่อปกป้องการใช้งานตามปกติของวาล์วและอุปกรณ์ตัวกรองชนิด Y มีโครงสร้างขั้นสูง ความต้านทานต่ำ ระบายออกได้ง่าย และอื่นๆตัวกรองชนิด Y สื่อที่ใช้ได้คือน้ำ น้ำมัน ก๊าซ
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย, ฝากระโปรงหน้า | GG25/GGG40.3 |
| กรอง | 304 |
| โบลท์ น๊อต | 25/35 |
| ขนาด | แอล | ง | D1 | D2 | บี.เอฟ | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| ปลายแปลน | BS EN1092-2 |
| การตรวจจับและการทดสอบ | BS EN 12266 |
| แรงดันที่กำหนด | 1.6 เมกะปาสคาล |
| การทดสอบนรก (น้ำ) | 2.4 เมกะปาสคาล |
| อุณหภูมิที่เหมาะสม | อุณหภูมิ ≤ 200 ℃ |
| ความดันที่เหมาะสม | ความดัน < 1.6 MPa |
| สื่อที่เหมาะสม | น้ำมันไอน้ำ |
วาล์วมาจากสื่อเข้าสู่ทางเข้าผ่านหน้าจอตัวกรองเพื่อให้บรรลุวัตถุประสงค์ของการกรองจากทางออกที่ไหลออก
1. รูปทรงเรียบง่าย เทคโนโลยีการผลิตที่ดี ใช้งานได้หลากหลาย ติดตั้งง่าย
2. โครงสร้างที่เหมาะสมและกะทัดรัด ลักษณะเต็ม ในการทำงานสามารถกรองสิ่งเจือปนในตัวกลาง
3. สื่อสามารถไหลจากทิศทางของทางเข้าของวาล์ว กรองผ่านหน้าจอตัวกรอง และไหลออกจากทางออกเพื่อให้บรรลุวัตถุประสงค์ของการกรอง
1. ผลิตภัณฑ์นี้ติดตั้งบนท่อเพื่อกรองของกระจุกกระจิกในท่อและปกป้องการทำงานปกติของวาล์วหรืออุปกรณ์
2. ต้องติดตั้งบายพาสบนท่อเพื่อติดตั้งผลิตภัณฑ์
3. ควรทำความสะอาดท่อและช่องวาล์วก่อนการติดตั้ง
4. วาล์วจะต้องไม่ถูกแรงภายนอกมากหลังจากการติดตั้ง
5. เมื่ออุณหภูมิต่ำสุดในท้องถิ่นต่ำกว่า 4 ℃ ควรใช้ฉนวนป้องกันเนื่องจากควรใช้วาล์วปิดท้ายกับการทำความร้อนท่อหรือปลอกหุ้ม เพื่อป้องกันไม่ให้อุณหภูมิผนังท่อต่ำกว่า 0 ℃
6. ห้ามติดตั้งและใช้งานในท่อภายใต้การสั่นสะเทือนหรือการเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิปานกลาง
7. ผลิตภัณฑ์มักจะติดตั้งที่ทางเข้าของวาล์วลดแรงดัน วาล์วควบคุมไฮดรอลิก และอุปกรณ์อื่น ๆตำแหน่งการติดตั้งควรมีขนาดเส้นผ่านศูนย์กลาง 6-10 เท่าของวาล์วป้องกันและทิศทางการไหลของตัวกลางควรสอดคล้องกับทิศทางลูกศรของตัววาล์วมิฉะนั้นจะไม่สามารถใช้ฟังก์ชันตัวกรองได้
