รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | วาล์วปีกผีเสื้อ | วัสดุของตัวเครื่อง: | สแตนเลส |
|---|---|---|---|
| ความกดดันในการทำงาน: | ≤1.6Mpa | สื่อที่เหมาะสม: | สารกัดกร่อน เช่น น้ำ ไอน้ำ น้ำมัน และกรดไนตริก |
| เชื่อมต่อ: | ปลายหน้าแปลนRF | วัสดุดิสก์: | สแตนเลส 304 |
| วัสดุซีล: | ss304 ซีลโลหะ | สี: | ใบหน้าร่างกาย |
| แสงสูง: | วาล์วผีเสื้อหน้าแปลนสแตนเลสสามตัว,วาล์วผีเสื้อหน้าแปลนสแตนเลสประหลาด,วาล์วผีเสื้อหน้าแปลนสแตนเลส 304 |
||

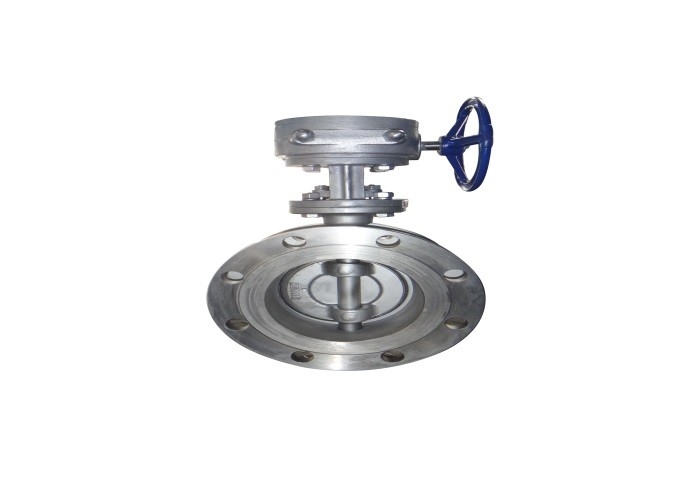

วาล์วเป็นไดรฟ์ไฟฟ้าหรือตัวหนอน การเชื่อมต่อหน้าแปลน การใช้มาตรฐาน JB/T 8527 วาล์วผีเสื้อประหลาดสามตัวเป็นแกนหมุนจานผีเสื้อ (แกนก้านวาล์ว) และพื้นผิวการปิดผนึกแผ่นผีเสื้อของส่วนเบี่ยงเบน แกนหมุนบ่าวาล์ว และแกนเส้นทางการไหลของตัววาล์วสร้างมุม
วาล์วประกอบด้วยตัววาล์ว, แผ่นผีเสื้อ, ก้านวาล์ว, แหวนซีลจานผีเสื้อ, แหวนแรงดันแผ่นผีเสื้อ, ส่วนรองรับ, ฝาปิดท้ายและส่วนอื่น ๆ
การทำงานของไฟฟ้าหรือ cochLEAR เพื่อหมุน STEM 90° และขับแผ่นดิสก์ 90° เพื่อเปิดหรือปิด
เนื่องจากผลิตภัณฑ์มีโครงสร้างประหลาด 3 แบบจึงทำให้เกิด CAM ได้ในกระบวนการเปิดและปิด ลดแรงบิดในการเปลี่ยนวาล์ว ลดการสึกหรอระหว่างที่นั่งและแผ่นปีกผีเสื้อ ยืดอายุการใช้งานของวาล์ว
| ปลายแปลน | GB/T 9113 |
| ตัวต่อตัว | GB/T 12221 |
| แรงดันที่กำหนด | 1.0,1.6 MPa |
| อุณหภูมิที่เหมาะสม | -29～425℃ |
| สื่อที่เหมาะสม | ของเหลวที่มีฤทธิ์กัดกร่อน เช่น น้ำ น้ำมัน ไอน้ำ และกรดไนตริก |
| พิมพ์ |
ขนาด |
ตารางข้อมูล | |||||||
| หลี่ | ดี | ดี1 | ดี2 | ชม1 | ชม2 | bf | Z-Φd | ||
| D343W- 10P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ23 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 8-Φ22 | |
| 256 | 165 | 395 | 350 | 320 | 248.5 | 400 | 26-2 | 12-Φ22 | |
| 304 | 178 | 445 | 400 | 370 | 284 | 438 | 26-2 | 12-Φ22 | |
| 354 | 190 | 505 | 460 | 429 | 315 | 499 | 26-2 | 16-Φ22 | |
| 404 | 216 | 565 | 515 | 480 | 346 | 527 | 26-2 | 16-Φ26 | |
| 454 | 222 | 615 | 565 | 530 | 377 | 554 | 28-2 | 20-Φ26 | |
| 506 | 229 | 670 | 620 | 582 | 417 | 602 | 28-2 | 20-Φ26 | |
| 606 | 267 | 780 | 725 | 682 | 487 | 655 | 34-2 | 20-Φ30 | |
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย,ดิสก์,แอก,ต่อมบรรจุ,ฝาปิดท้าย | CF8 |
| เพลาวาล์ว, พินทรงกระบอก | F304 |
| แหวนซีลจานผีเสื้อ | 304+XB450 |
| รัดในร่างกาย | 35/45 |
| สลักเกลียว น็อต และแหวนรองอื่นๆ | 201 |
1. วาล์วใช้โครงสร้างนอกรีตสามแบบพร้อมฟังก์ชั่นการปิดผนึกที่แน่นหนาประสิทธิภาพการปิดผนึกมีความน่าเชื่อถือ
2. วงแหวนปิดผนึกแผ่นผีเสื้อใช้แผ่นกราไฟท์ที่มีความยืดหยุ่นและแผ่นสแตนเลสหลายชั้นรวมกัน ความต้านทานการกัดกร่อนปานกลาง การกัดกร่อน การบำรุงรักษาฟรี อายุการใช้งานยาวนาน
3. พื้นผิวการปิดผนึกของตัววาล์วเป็นเทคโนโลยีการประมวลผลของร่างกาย ทนต่อการกัดกร่อนและการกัดเซาะปานกลาง ไม่ต้องบำรุงรักษา อายุการใช้งานยาวนาน
4. ความแข็งแรงสูงของแผ่นผีเสื้อ พื้นที่การไหลขนาดใหญ่ ความต้านทานการไหลขนาดเล็ก
5, เพลาวาล์วถูกปิดผนึกด้วยการบรรจุกราไฟท์ที่มีความยืดหยุ่นยิ่งความดันปานกลางสูงเท่าไรการปิดผนึกก็จะยิ่งดีขึ้นเท่านั้นการสึกหรอของบรรจุภัณฑ์สามารถชดเชยได้โดยการบีบอัดต่อมบรรจุภัณฑ์ต่อไป
1. ผลิตภัณฑ์นี้ควรเก็บไว้ในโกดังแห้ง และห้ามเก็บไว้ในที่โล่งโดยเด็ดขาด
2. ทิศทางการไหลปานกลางควรสอดคล้องกับทิศทางลูกศรบนตัววาล์วเมื่อติดตั้งวาล์ว
3. ควรทำการทดสอบแรงดันก่อนการติดตั้ง และสามารถติดตั้งได้หลังจากผ่านการทดสอบ
4. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้ง
5. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
6. เงื่อนไขการใช้งานต้องเป็นไปตามข้อกำหนดทางเทคนิคในข้อกำหนดด้านประสิทธิภาพ
7. ตั้งขายึดวาล์วหากจำเป็น
8. การเก็บรักษาระยะยาวการบำรุงรักษาเป็นประจำ
9. โดยทั่วไป ไม่อนุญาตให้เปิดฝาครอบกล่องไฟฟ้า มอเตอร์ และชิ้นส่วนที่ปิดสนิทอื่น ๆ นอกบ้านในวันที่ฝนตกเวลาเปิดฝากล่องไฟต้องตัดไฟก่อน
