รายละเอียดสินค้า:
การชำระเงิน:
|

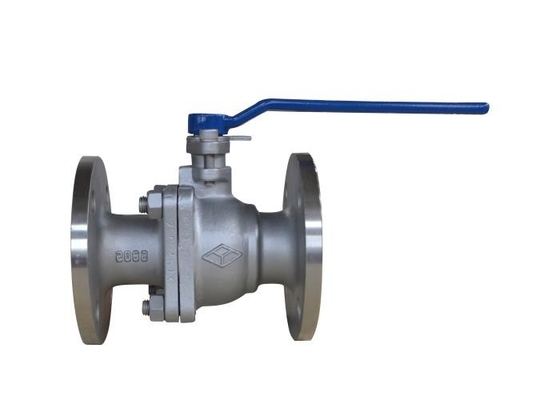

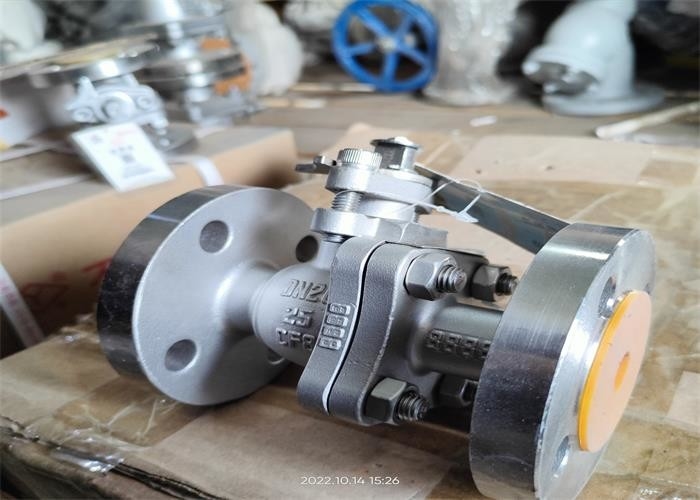

| ชื่อผลิตภัณฑ์: | บอลวาล์วลอย | ชื่อ: | วาวล์บอลแปลน |
|---|---|---|---|
| การเชื่อมต่อ: | ปลายแปลน/ RF /Flange | พลัง: | รับมือ |
| ความกดดัน: | 1.6 mpa | วัสดุของตัวเครื่อง: | 304 / เหล็กกล้าไร้สนิม |
| สี: | Customer's Request; คำขอของลูกค้า; stainless steel face หน้าสแตนเลส | อุณหภูมิของสื่อ: | ≤150℃ |
| แสงสูง: | 304ss บอลวาล์วลอย,บอลวาล์วลอยสแตนเลส,บอลวาล์วลอย 80 มม |
||
วาล์วประกอบด้วยตัววาล์ว บอล ก้าน ด้ามจับ และส่วนอื่นๆ โดยหมุนที่จับเพื่อหมุนก้าน
90° ก้านหมุนลูกบอลให้หมุน 90° เพื่อให้ทราบการเปิดและปิด
วาล์วสามารถใช้สำหรับการเปิดและปิดท่อและอุปกรณ์ที่มีสารกัดกร่อน
| พิมพ์ | DN | หลี่ | ดี | ดี1 | ดี2 | bf | Z-Φd | ชม |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย | CF8 |
| ต้นกำเนิดบอล | F304 |
| โอริงบรรจุ | ไฟเบอร์ |
| แรงกดดันเล็กน้อย |
1.6 ,2.5MPa |
| เส้นผ่านศูนย์กลางที่กำหนด |
DN15-DN200mm |
| อุณหภูมิ | ≤150℃ |
| เมเดียน | น้ำ น้ำมัน แก๊ส |
| การออกแบบเครื่องหมาย |
GB/T 12237 |
| ตัวต่อตัว |
GB/T 12221 |
| การตรวจสอบและการทดสอบ |
GB/T 26480 |
1. ผลิตภัณฑ์นี้ควรเก็บไว้ในโกดังแห้ง และห้ามเก็บไว้ในที่โล่งโดยเด็ดขาด
2. การเก็บรักษาระยะยาวการบำรุงรักษาเป็นประจำ
3. ผลิตภัณฑ์นี้สามารถติดตั้งในตำแหน่งใด ๆ ของท่อหรืออุปกรณ์ แต่ควรเปิดและปิดได้สะดวก
4. ก่อนการติดตั้งควรทำการทดสอบแรงดันเพื่อให้เป็นไปตามข้อกำหนดก่อนการติดตั้ง
5. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้ง
6. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
7. ตำแหน่งของที่จับระบุว่าวาล์วเปิดหรือปิดอยู่ที่จับจะเปิดขึ้นเมื่อวางราบกับแกนท่อ และปิดเมื่อตั้งฉากกับแกนท่อ
8. สภาวะการทำงานต้องสอดคล้องกับข้อกำหนดเฉพาะด้านประสิทธิภาพ
| ความผิดพลาดที่เป็นไปได้ | สาเหตุของความล้มเหลว | วิธีการกำจัดข้อบกพร่อง |
| การรั่วไหลของพื้นผิวการปิดผนึก |
1. น๊อตหน้าแปลนกลางหลวม 2. ความเสียหายต่อพื้นผิวการปิดผนึก |
1. ขันน๊อตหน้าแปลนตรงกลางให้แน่น 2. ซ่อมแซมพื้นผิวซีลหรือเปลี่ยนชิ้นส่วน |
| บรรจุรั่ว |
1. การบรรจุไม่เพียงพอ 2. หีบห่อไม่กดให้แน่น |
1 เติมฟิลเลอร์ 2. กดบรรจุภัณฑ์ให้แน่น |
| รั่วที่ปากตรงกลาง |
1. แผ่นแปลนกลางชำรุดหรือไม่ถูกต้อง 2. ไม่ขันน็อตหน้าแปลนกลางให้แน่น |
1. เปลี่ยนแผ่นแปลนกลาง 2. ขันน๊อตหน้าแปลนตรงกลางให้แน่น |
