รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | บอลวาล์วลอย | สี: | Blue; สีฟ้า; customer's ของลูกค้า |
|---|---|---|---|
| ปานกลาง: | น้ำ | วัสดุของตัวเครื่อง: | เหล็ก, เหล็กสีเทา, เหล็กดัด |
| การเชื่อมต่อ: | flange end; ปลายหน้าแปลน; RF RF | ความกดดันจากการทำงาน: | 1.0~1.6 mpa |
| พิมพ์: | บอลวาล์ว, โฟลตวาล์ว | วัสดุลูกบอล: | HT200; 304 |
| อุณหภูมิของสื่อ: | อุณหภูมิปานกลาง | เปิดหมายถึง: | รับมือ |
| แสงสูง: | บอลวาล์วลอยเหล็กสีเทา,บอลวาล์วลอยขนาด 80 มม.,บอลวาล์วลอยน้ำขนาดกลาง |
||

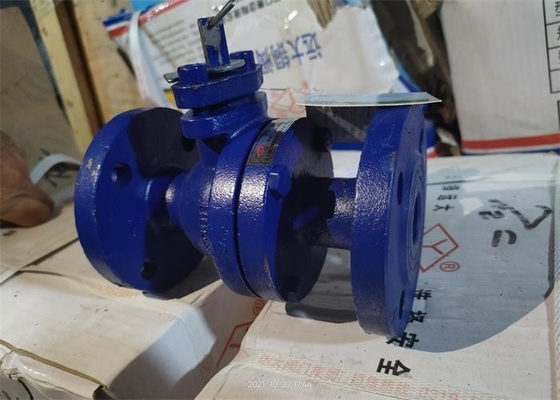

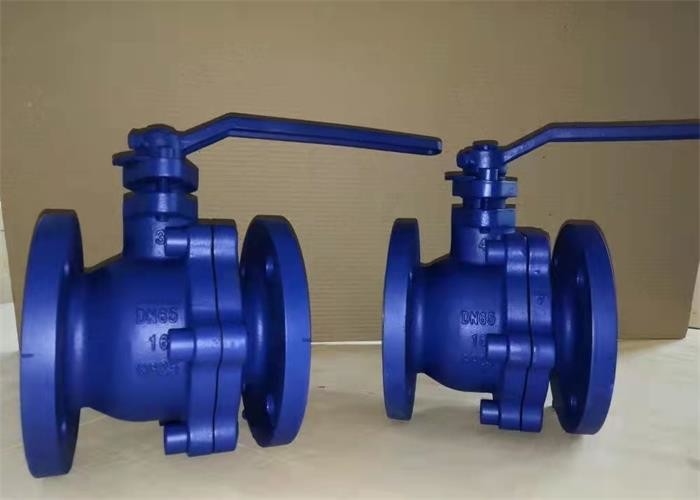

วาล์วประกอบด้วยตัววาล์ว, บอล, ก้านวาล์ว, ต่อมบรรจุ, แผ่นจำกัด, มือจับและส่วนอื่นๆ, แกนจับและท่อส่งน้ำขนานกับวาล์วอยู่ในตำแหน่งเปิด และแกนท่อตั้งฉากกับตำแหน่งปิด โดยการหมุน จับ 90 องศาเพื่อให้ทราบการเปิดและปิด
| พิมพ์ |
ขนาด |
ข้อมูล (มม.) | ||||||
| หลี่ | ดี | ดี1 | ดี2 | bf | Z-Φd | ชม | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| ชื่อชิ้นส่วน | วัสดุชิ้นส่วน |
| ร่างกาย | เหล็กสีเทา เหล็กดัด |
| ลูกบอล | เหล็กหล่อเทาชุบโครเมียม/201 |
| ต้นกำเนิด | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม |
| แหวนซีล | ไฟเบอร์ |
| การบรรจุ | กราไฟท์ยืดหยุ่น |
| รับมือ | HT200/QT450-10 |
| ปะเก็น | ไฟเบอร์ |
| กระดานขีด จำกัด | Q235 |
| ต่อมบรรจุ | HT200/ QT450-10 |
1. โครงสร้างที่เรียบง่าย เทคโนโลยีการผลิตที่ดี การเปิดและปิดที่ยืดหยุ่นและรวดเร็ว ใช้งานได้หลากหลาย
2. ก้านใช้โครงสร้างป้องกันการระเบิดเพื่อเพิ่มความปลอดภัยของบอลวาล์ว
3. ตัวกลางสามารถไหลจากทั้งสองด้านของตัววาล์วไปในทิศทางใดก็ได้ สามารถบรรลุวัตถุประสงค์ของการเปิดหรือปิด
· แรงดันที่กำหนด: 1.0/1.6MPa
· เส้นผ่านศูนย์กลางที่กำหนด: DN15-150mm
· อุณหภูมิและสื่อที่ใช้ได้: วัสดุหลักคือเหล็กหล่อสีเทา: อุณหภูมิที่ใช้บังคับ 0 ℃ ~ 120 ℃ สื่อที่ใช้ได้: น้ำ;≤0.2MPaไอน้ำอิ่มตัว≤1.4MPaน้ำมันคุณภาพทั่วไป
· การออกแบบและการผลิต: GB/T 15185 บอลวาล์วเหล็กและทองแดง
· ความยาวโครงสร้าง: GB/T 12221 ความยาวของโครงสร้างวาล์วโลหะ
· ปลายเชื่อมต่อ: GB/T 17241.6 หน้าแปลนเหล็กหล่อหนึ่งตัว
· การตรวจสอบและทดสอบ: GB/T13927 การทดสอบแรงดันวาล์วอุตสาหกรรม
1. โครงสร้างที่เรียบง่าย เทคโนโลยีการผลิตที่ดี การเปิดและปิดที่ยืดหยุ่นและรวดเร็ว ใช้งานได้หลากหลาย
2. ก้านใช้โครงสร้างป้องกันการระเบิดเพื่อเพิ่มความปลอดภัยของบอลวาล์ว
3. ตัวกลางสามารถไหลจากทั้งสองด้านของตัววาล์วไปในทิศทางใดก็ได้ สามารถบรรลุวัตถุประสงค์ของการเปิดหรือปิด
ข้อควรระวังในการจัดเก็บ การติดตั้ง และการใช้งาน
1. วาล์วนี้ถูกเก็บไว้ในโกดังแห้ง และห้ามเก็บไว้ในที่โล่งโดยเด็ดขาด
2. ควรเก็บรักษาในระยะยาวอย่างสม่ำเสมอ
3. ผลิตภัณฑ์สามารถติดตั้งในตำแหน่งใดก็ได้และไปป์ไลน์ใด ๆ และสภาพการทำงานควรสอดคล้องกับข้อกำหนดในข้อกำหนดด้านประสิทธิภาพ
4. ก่อนการติดตั้งควรทำการทดสอบแรงดันเพื่อให้เป็นไปตามข้อกำหนดก่อนการติดตั้ง
5. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้ง
6. หลังการติดตั้ง ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกที่มีขนาดใหญ่
7. ทิศทางของด้ามจับควรสอดคล้องกับทิศทางของร่องสี่เหลี่ยมของก้าน
8. เมื่ออุณหภูมิต่ำสุดในพื้นที่ต่ำกว่า 4 ℃ ควรทำการป้องกันฉนวนในฐานะที่เป็นวาล์วท้าย ควรให้ความร้อนด้วยท่อหรือแจ็คเก็ตเพื่อป้องกันไม่ให้อุณหภูมิของผนังท่อลดลงต่ำกว่า 0 ℃
9. ห้ามมิให้ติดตั้งและใช้งานในท่อภายใต้การสั่นสะเทือนหรือการเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิปานกลาง
