รายละเอียดสินค้า:
การชำระเงิน:
|

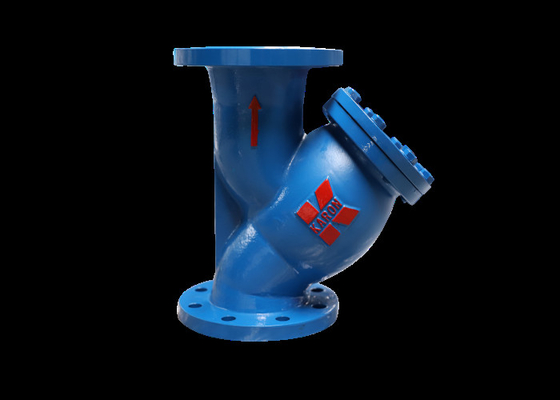

| ชื่อผลิตภัณฑ์: | Y วาล์วกรอง | การเชื่อมต่อ: | ปลายแปลน |
|---|---|---|---|
| ขนาด: | DN65~DN200 | สี: | คำขอของลูกค้า สีฟ้า |
| วัสดุของตัวเครื่อง: | เหล็กหล่อ | พิมพ์: | ตัวกรองชนิด Y |
| ความกดดัน: | 1.0~1.6 mpa | อุณหภูมิของสื่อ: | ≤200 ℃ |
| แสงสูง: | วาล์วกรอง y,วาล์วกรอง y 60 มม.,วาล์วกรองชนิด y 60 มม. |
||
คุณสมบัติของวาล์ว:
1. รูปทรงเรียบง่าย เทคโนโลยีการผลิตที่ดี ใช้งานได้หลากหลาย ติดตั้งง่าย
2. โครงสร้างที่เหมาะสมและกะทัดรัด ลักษณะเต็ม สามารถกรองสิ่งสกปรกในตัวกลางในการทำงาน
3. สื่อสามารถไหลผ่านทิศทางขาเข้าของวาล์ว กรองผ่านตัวกรอง และไหลออกจากทางออกเพื่อให้บรรลุวัตถุประสงค์ของการกรอง
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย,Bonnet | HT200 |
| กรอง | 304 |
| พิมพ์ | (DN) | ขนาด | ||||||
| หลี่ | บี | ค | ดี | อี | F | ชม | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| พิมพ์ | ความดัน (MPa) | ทดสอบแรงดัน MPa | อุณหภูมิ℃ | ปานกลาง |
| ความแข็งแรง (น้ำ) | ||||
| (KS)YDST | 1.0 | 2.0 | -10~200℃ | ไอน้ำ |
1. ผลิตภัณฑ์นี้ได้รับการติดตั้งบนท่อเพื่อกรองสิ่งสกปรกในท่อและป้องกันการทำงานปกติของวาล์วหรืออุปกรณ์
2. บายพาสท่อสำหรับติดตั้งผลิตภัณฑ์
3. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้ง
4. วาล์วจะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
5. เมื่ออุณหภูมิต่ำสุดในพื้นที่ต่ำกว่า 4 ℃ ควรทำการป้องกันฉนวนในฐานะที่เป็นวาล์วปิดท้าย ควรให้ความร้อนด้วยท่อหรือแจ็คเก็ตเพื่อป้องกันไม่ให้อุณหภูมิของผนังท่อลดลงต่ำกว่า 0 ℃
6. ห้ามมิให้ติดตั้งและใช้งานในท่อภายใต้การสั่นสะเทือนหรือการเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิปานกลาง
7. โดยปกติผลิตภัณฑ์จะติดตั้งอยู่ที่ทางเข้าของวาล์วลดแรงดัน วาล์วควบคุมไฮดรอลิก และอุปกรณ์อื่นๆตำแหน่งการติดตั้งควรอยู่ห่างจากเส้นผ่านศูนย์กลางของวาล์วป้องกัน 6-10 เท่า และทิศทางการไหลของตัวกลางควรสอดคล้องกับทิศทางลูกศรบนตัววาล์วมิฉะนั้นจะไม่สามารถบรรลุผลการกรองได้
8. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้งรอบการทำความสะอาดภายใน 3 ปีหลังการติดตั้งและใช้งานมีดังนี้ และปีละครั้งหลังจาก 3 ปี
1. ผลิตภัณฑ์นี้เหมาะสำหรับแรงดันเล็กน้อย ≤ 1.6mpa อุณหภูมิ 0 ℃ ~ 120 ℃ น้ำ ≤ 0.2mpa ไอน้ำอิ่มตัว ท่อส่งน้ำมัน สามารถกรองสิ่งสกปรก การตกตะกอน สนิม และเศษอื่น ๆ ในตัวกลาง
2. วาล์วจากสื่อเข้าสู่ทางเข้า ผ่านตัวกรองเพื่อให้บรรลุวัตถุประสงค์ของการกรอง ไหลออกจากเต้าเสียบ
· แรงดันที่กำหนด: 1.6mpa
· เส้นผ่านศูนย์กลางที่กำหนด: DN32-450mm
· อุณหภูมิและสื่อที่ใช้ได้:
· วัสดุหลักเป็นเหล็กหล่อสีเทา อุณหภูมิที่ใช้บังคับ 0 ℃ ~ 120 ℃ สื่อที่ใช้ได้: น้ำ ไอน้ำ ≤ 1.0mpa ผลิตภัณฑ์น้ำมัน
· วัสดุหลักคือเหล็กดัด อุณหภูมิที่ใช้บังคับ 0 ℃ ~ 200 ℃ สื่อที่ใช้ได้: น้ำ ไอน้ำ ≤ 1.0mpa ผลิตภัณฑ์น้ำมัน
· การออกแบบและการผลิต: GB/T12233 อ้างอิงถึงวาล์วสากลวาล์วโลกเหล็กและเช็ควาล์วยก
· ความยาวโครงสร้าง: GB/T12221 ความยาวของโครงสร้างวาล์วโลหะหรือมาตรฐานของผู้ผลิต
· ปลายเชื่อมต่อ: JB/T 78 หน้าแปลนเหล็กหล่อหนึ่งตัว
· การตรวจสอบและทดสอบ: GB/T13927 การทดสอบแรงดันวาล์วอุตสาหกรรม
