รายละเอียดสินค้า:
การชำระเงิน:
|

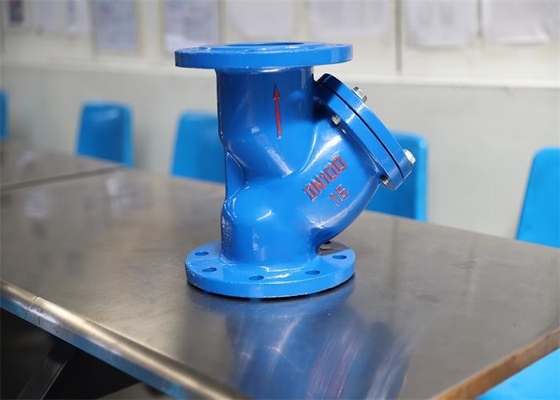

| ชื่อผลิตภัณฑ์: | Y วาล์วกรอง | การเชื่อมต่อ: | ปลายแปลน |
|---|---|---|---|
| สี: | คำขอของลูกค้า สีฟ้า | พิมพ์: | ตัวกรองชนิด Y |
| ขนาด: | DN40~DN200 | วัสดุของตัวเครื่อง: | เหล็กหล่อ |
| ความกดดัน: | 1.0~1.6 mpa | อุณหภูมิของสื่อ: | ≤200 ℃ |
| แสงสูง: | dn40 y วาล์วกรองชนิด,โครงสร้างสั้น y วาล์วกรองชนิด,หน้าแปลนสิ้นสุดการเชื่อมต่อ y วาล์วกรอง |
||
คุณสมบัติของวาล์ว:
1. รูปทรงเรียบง่าย เทคโนโลยีการผลิตที่ดี ใช้งานได้หลากหลาย ติดตั้งง่าย
2. โครงสร้างที่เหมาะสมและกะทัดรัด ลักษณะเต็ม สามารถกรองสิ่งสกปรกในตัวกลางในการทำงาน
3. สื่อสามารถไหลผ่านทิศทางขาเข้าของวาล์ว กรองผ่านตัวกรอง และไหลออกจากทางออกเพื่อให้บรรลุวัตถุประสงค์ของการกรอง
| พิมพ์ | DN | ขนาด (มม.) | |||||||
| ลิตร(ยาว) | L(สั้น) | ดี | ดี1 | ดี2 | แฟน(ยาว) | แฟน(สั้น) | Z-Φd | ||
GL41H-16 GL41อาH-16
| 32 | 180 | 135 | 100 | 78 | 17-2 | 4-Φ18 | ||
| 40 | 220 | 170 | 145 | 110 | 85 | 17-2 | 19-3 | 4-Φ18 | |
| 50 | 240 | 170 | 160 | 125 | 100 | 19-2 | 19-3 | 4-Φ18 | |
| 65 | 280 | 195 | 180 | 145 | 120 | 19-2 | 19-3 | 4-Φ18 | |
| 80 | 320 | 240 | 195 | 160 | 135 | 21-2 | 19-3 | 8-Φ18 | |
| 100 | 380 | 270 | 215 | 180 | 155 | 26-2 | 19-3 | 8-Φ18 | |
| 125 | 440 | 290 | 245 | 210 | 185 | 26-2 | 21-3 | 8-Φ18 | |
| 150 | 480 | 345 | 280 | 240 | 210 | 27-2 | 21-3 | 8-Φ23 | |
| 200 | 600 | 460 | 335 | 295 | 265 | 29-2 | 21-3 | 12-Φ23 | |
| 250 | 605 | 405 | 355 | 320 | 31-2 | 12-Φ25 | |||
| 300 | 635 | 460 | 410 | 375 | 33-3 | 12-Φ25 | |||
| 350 | 696 | 520 | 470 | 435 | 37-3 | 16-Φ25 | |||
| 400 | 790 | 580 | 525 | 485 | 39-3 | 16-Φ30 | |||
| 450 | 850 | 640 | 585 | 545 | 44-4 | 20-Φ30 | |||
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย,Bonnet | HT200/QT450-10 |
| กรอง | 201/304 |
| Bolt,อ่อนนุช | 25/35 |
1. ผลิตภัณฑ์นี้ได้รับการติดตั้งบนท่อเพื่อกรองสิ่งสกปรกในท่อและป้องกันการทำงานปกติของวาล์วหรืออุปกรณ์
2. บายพาสท่อสำหรับติดตั้งผลิตภัณฑ์
3. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้ง
4. วาล์วจะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
5. เมื่ออุณหภูมิต่ำสุดในพื้นที่ต่ำกว่า 4 ℃ ควรทำการป้องกันฉนวนในฐานะที่เป็นวาล์วปิดท้าย ควรให้ความร้อนด้วยท่อหรือแจ็คเก็ตเพื่อป้องกันไม่ให้อุณหภูมิของผนังท่อลดลงต่ำกว่า 0 ℃
6. ห้ามมิให้ติดตั้งและใช้งานในท่อภายใต้การสั่นสะเทือนหรือการเปลี่ยนแปลงอย่างรวดเร็วของอุณหภูมิปานกลาง
7. โดยปกติผลิตภัณฑ์จะติดตั้งอยู่ที่ทางเข้าของวาล์วลดแรงดัน วาล์วควบคุมไฮดรอลิก และอุปกรณ์อื่นๆตำแหน่งการติดตั้งควรอยู่ห่างจากเส้นผ่านศูนย์กลางของวาล์วป้องกัน 6-10 เท่า และทิศทางการไหลของตัวกลางควรสอดคล้องกับทิศทางลูกศรบนตัววาล์วมิฉะนั้นจะไม่สามารถบรรลุผลการกรองได้
8. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้งรอบการทำความสะอาดภายใน 3 ปีหลังการติดตั้งและใช้งานมีดังนี้ และปีละครั้งหลังจาก 3 ปี
1. ผลิตภัณฑ์นี้เหมาะสำหรับแรงดันเล็กน้อย ≤ 1.6mpa อุณหภูมิ 0 ℃ ~ 120 ℃ น้ำ ≤ 0.2mpa ไอน้ำอิ่มตัว ท่อส่งน้ำมัน สามารถกรองสิ่งสกปรก การตกตะกอน สนิม และเศษอื่น ๆ ในตัวกลาง
2. วาล์วจากสื่อเข้าสู่ทางเข้า ผ่านตัวกรองเพื่อให้บรรลุวัตถุประสงค์ของการกรอง ไหลออกจากเต้าเสียบ
· แรงดันที่กำหนด: 1.6mpa
· เส้นผ่านศูนย์กลางที่กำหนด: DN32-450mm
· อุณหภูมิและสื่อที่ใช้ได้:
· วัสดุหลักเป็นเหล็กหล่อสีเทา อุณหภูมิที่ใช้บังคับ 0 ℃ ~ 120 ℃ สื่อที่ใช้ได้: น้ำ ไอน้ำ ≤ 1.0mpa ผลิตภัณฑ์น้ำมัน
· วัสดุหลักคือเหล็กดัด อุณหภูมิที่ใช้บังคับ 0 ℃ ~ 200 ℃ สื่อที่ใช้ได้: น้ำ ไอน้ำ ≤ 1.0mpa ผลิตภัณฑ์น้ำมัน
· การออกแบบและการผลิต: GB/T12233 อ้างอิงถึงวาล์วสากลวาล์วโลกเหล็กและเช็ควาล์วยก
· ความยาวโครงสร้าง: GB/T12221 ความยาวของโครงสร้างวาล์วโลหะหรือมาตรฐานของผู้ผลิต
· ปลายเชื่อมต่อ: JB/T 78 หน้าแปลนเหล็กหล่อหนึ่งตัว
· การตรวจสอบและทดสอบ: GB/T13927 การทดสอบแรงดันวาล์วอุตสาหกรรม
