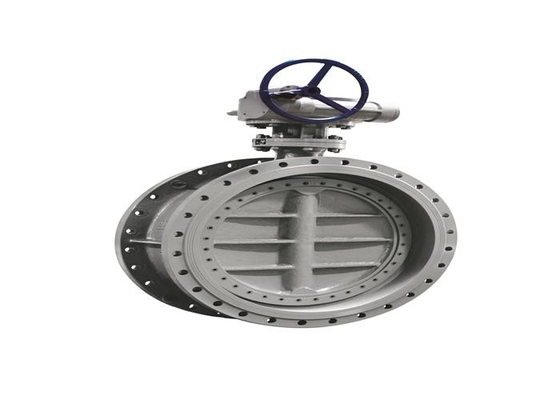

PN1.6 MPA ตัวถังและแผ่นเหล็กคาร์บอน, วาล์วปีกผีเสื้อ

การใช้งาน:

สามารถใช้วาล์วในท่อหรืออุปกรณ์สำหรับการปิด การเชื่อมต่อ และการควบคุมการไหล

ขนาดการเชื่อมต่อ:

วัสดุชิ้นส่วนหลัก

คุณสมบัติของวาล์ว:

วาล์วเป็นตัวหนอน การเชื่อมต่อหน้าแปลน มาตรฐานการออกแบบ JB/T 8527 ความเยื้องศูนย์สามตัว

วาล์วปีกผีเสื้อที่แกนหมุนจานผีเสื้อ (แกนก้าน) และพื้นผิวการปิดผนึกแผ่นผีเสื้อของส่วนเบี่ยงเบนการหมุนที่นั่ง

แกนและแกนช่องทางการไหลของตัววาล์วสร้างมุมวาล์วประกอบด้วยตัววาล์ว แผ่นปีกผีเสื้อ ก้านวาล์ว และแผ่นปีกผีเสื้อ

แหวนซีล, แหวนกดจานผีเสื้อ, ตัวยึด, ฝาปิดท้าย และชิ้นส่วนอื่นๆ

2. ผ่านการทำงานของคอเคลีย ก้านวาล์วจะหมุน 90° และจานปีกผีเสื้อหมุน 90° เพื่อให้ทราบการเปิด

เปิดหรือปิดเนื่องจากผลิตภัณฑ์มีโครงสร้างประหลาดสามแบบ จึงสามารถสร้างเอฟเฟกต์ CAM ในกระบวนการเปิดและปิดได้

ควรลดแรงบิดสวิตช์วาล์ว ลดการสึกหรอระหว่างเบาะนั่งและแผ่นปีกผีเสื้อ ยืดอายุวาล์ว

อายุการใช้งานของ.

พารามิเตอร์ทางเทคนิค

· แรงดันที่กำหนด: 0.6, 1.0, 1.6, 2.5 MPa

· เส้นผ่านศูนย์กลางที่กำหนด: DN50-DN2000mm

· อุณหภูมิและสื่อที่ใช้ได้:

· วัสดุหลักคือ WCB เหล็กกล้าคาร์บอน อุณหภูมิที่เหมาะสม -29 ~ 425 ℃ ตัวกลางที่เหมาะสม: น้ำ น้ำมัน ไอน้ำ

· ออกแบบและผลิต: JB/T 8527 วาล์วผีเสื้อตราโลหะ

· ความยาวโครงสร้าง: GB/T 12221 ความยาวของโครงสร้างวาล์วโลหะ

· ปลายเชื่อมต่อ: GB/T 9113 หน้าแปลนท่อเหล็กหนึ่ง

· การตรวจสอบและทดสอบ: การตรวจสอบและทดสอบวาล์ว GB/T 13927

เรื่องที่ต้องให้ความสนใจ:

1. วาล์วนี้ถูกเก็บไว้ในโกดังแห้ง และห้ามเก็บไว้ในที่โล่งโดยเด็ดขาด

2. การเก็บรักษาระยะยาวการบำรุงรักษาเป็นประจำ

3. ติดตั้งวาล์วบนท่อแนวนอนหรือแนวตั้ง แต่ควรเปิดและปิดได้ง่าย

4. ก่อนการติดตั้งควรทำการทดสอบแรงดันเพื่อให้เป็นไปตามข้อกำหนดก่อนการติดตั้ง

5. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้ง

6. วาล์วจะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง

7. ทิศทางการไหลปานกลางควรสอดคล้องกับทิศทางลูกศรของตัววาล์วระหว่างการติดตั้ง

8. เงื่อนไขการใช้งานต้องเป็นไปตามข้อกำหนดทางเทคนิคในข้อกำหนดด้านประสิทธิภาพ
