รายละเอียดสินค้า:
การชำระเงิน:
|

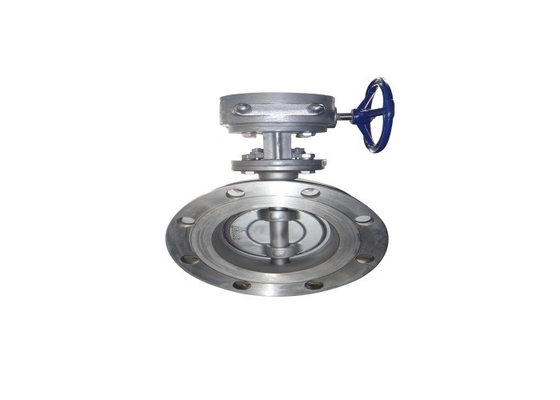

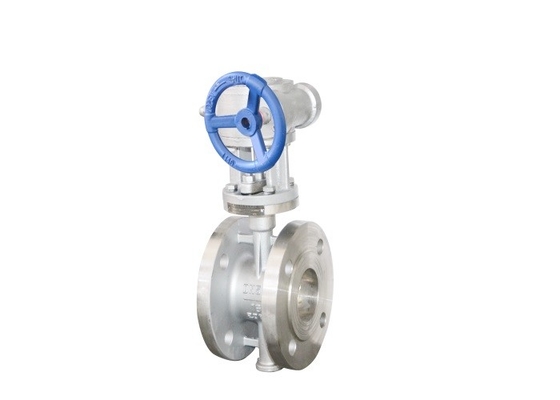

| ชื่อผลิตภัณฑ์: | วาล์วปีกผีเสื้อ | วัสดุผลิตภัณฑ์: | สแตนเลส |
|---|---|---|---|
| พลัง: | กังหัน | ปานกลาง: | น้ำ ไอน้ำ ของเหลวกัดกร่อน |
| วัสดุดิสก์: | สแตนเลส | วัสดุที่นั่ง: | สแตนเลส |
| สี: | สีของวัสดุ | ความกดดัน: | 1.0/1.6Mpa |
| แสงสูง: | ชนิดหน้าแปลนวาล์วผีเสื้อ dn300,ชนิดหน้าแปลนวาล์วผีเสื้อสแตนเลส,dn300 หน้าแปลนวาล์วผีเสื้อ |
||
วาล์วสามารถใช้ในท่อและอุปกรณ์ของสารกัดกร่อนสำหรับการปิดกั้น ปิดผนึก และควบคุมอัตราการไหล ตำแหน่งเปิดเต็มที่ อัตราการไหลของตัวกลางในท่อต้องไม่เกิน 5 เมตร/วินาที
| พิมพ์ | DN | ขนาด | |||||||
| หลี่ | ดี | ดี1 | ดี2 | ชม1 | ชม2 | bf | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248.5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย, จาน, แอก, ต่อม, ฝาท้าย | CF8 |
| เพลาวาล์ว, พินทรงกระบอก | F304 |
| แหวนปิดผนึกแผ่นผีเสื้อ | 304+XB450 |
| รัดในร่างกาย | 35/45 |
| สลักเกลียว น็อต และแหวนรองอื่นๆ | 201 |
· แรงดันที่กำหนด: 1.0, 1.6 MPa
· เส้นผ่านศูนย์กลางที่กำหนด: DN50-DN600mm
· อุณหภูมิและสื่อที่ใช้ได้:
· วัสดุหลักเป็นสแตนเลส CF8 อุณหภูมิที่เหมาะสม -29 ~ 425 ℃ ตัวกลางที่เหมาะสม: น้ำ น้ำมัน ไอน้ำ และของเหลวกัดกร่อนกรดไนตริก
· ออกแบบและผลิต: JB/T 8527 วาล์วผีเสื้อตราโลหะ
· ความยาวโครงสร้าง: GB/T 12221 ความยาวของโครงสร้างวาล์วโลหะ
· ปลายเชื่อมต่อ: GB/T 9113 หน้าแปลนท่อเหล็กหนึ่ง
· การตรวจสอบและทดสอบ: การตรวจสอบและทดสอบวาล์ว GB/T 13927
1. วาล์วใช้โครงสร้างนอกรีตสามแบบพร้อมฟังก์ชั่นการปิดผนึกที่แน่นหนาประสิทธิภาพการปิดผนึกมีความน่าเชื่อถือ
2. วงแหวนปิดผนึกแผ่นผีเสื้อใช้แผ่นกราไฟท์ที่มีความยืดหยุ่นและแผ่นสแตนเลสหลายชั้นรวมกัน ความต้านทานการกัดกร่อนปานกลาง การกัดกร่อน การบำรุงรักษาฟรี อายุการใช้งานยาวนาน
3. พื้นผิวการปิดผนึกของตัววาล์วเป็นเทคโนโลยีการประมวลผลของร่างกาย ทนต่อการกัดกร่อนและการกัดเซาะปานกลาง ไม่ต้องบำรุงรักษา อายุการใช้งานยาวนาน
4. ความแข็งแรงสูงของแผ่นผีเสื้อ พื้นที่การไหลขนาดใหญ่ ความต้านทานการไหลขนาดเล็ก
5, เพลาวาล์วถูกปิดผนึกด้วยการบรรจุกราไฟท์ที่มีความยืดหยุ่นยิ่งความดันปานกลางสูงเท่าไรการปิดผนึกก็จะยิ่งดีขึ้นเท่านั้นการสึกหรอของบรรจุภัณฑ์สามารถชดเชยได้โดยการบีบอัดต่อมบรรจุภัณฑ์ต่อไป
1. ผลิตภัณฑ์นี้ควรเก็บไว้ในโกดังแห้ง และห้ามเก็บไว้ในที่โล่งโดยเด็ดขาด
2. ทิศทางการไหลปานกลางควรสอดคล้องกับทิศทางลูกศรบนตัววาล์วเมื่อติดตั้งวาล์ว
3. ควรทำการทดสอบแรงดันก่อนการติดตั้ง และสามารถติดตั้งได้หลังจากผ่านการทดสอบ
4. ควรทำความสะอาดช่องท่อและวาล์วก่อนการติดตั้ง
5. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
6. เงื่อนไขการใช้งานต้องเป็นไปตามข้อกำหนดทางเทคนิคในข้อกำหนดด้านประสิทธิภาพ
7. ตั้งขายึดวาล์วหากจำเป็น
8. การเก็บรักษาระยะยาวการบำรุงรักษาเป็นประจำ
