รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เวเฟอร์วาล์วผีเสื้อ | สี: | BLUE กำหนดเอง |
|---|---|---|---|
| การเชื่อมต่อ: | เวเฟอร์ | ความกดดันจากการทำงาน: | 1.0-1.6Mpa (10-25bar) |
| ปานกลาง: | น้ำ | พลัง: | รับมือ |
| วัสดุของตัวเครื่อง: | เหล็กหล่อ | ขนาด: | DN50~250 |
| แสงสูง: | วาล์วผีเสื้อชนิดเวเฟอร์ pn16,วาล์วผีเสื้อชนิดเวเฟอร์ที่นั่ง emdp,วาล์วเวเฟอร์ dn100 |
||
วาล์วนี้ใช้กันอย่างแพร่หลายในด้านการจ่ายน้ำและการระบายน้ำ การสร้างไฟ และระบบอื่นๆ บนท่อทุกชนิด โดยเฉพาะอย่างยิ่งในท่อส่งน้ำดับเพลิงวาล์วนี้สามารถใช้ในท่อหรืออุปกรณ์ของตัวกลางที่ไม่กัดกร่อน เช่น การสกัดกั้น การเชื่อมต่อ และการควบคุมการไหล
| พิมพ์ | DN | เอฟ | หลี่ | บี | R1 |
| D71X-16 | 50 | 125 | 234 | 45 | R11 |
| 65 | 145 | 261 | 47.6 | R11 | |
| 80 | 160 | 261 | 49 | R11 | |
| 100 | 180 | 260 | 54 | R12 | |
| 125 | 210 | 312 | 58 | R12.5 | |
| 150 | 240 | 312 | 58.6 | R13 | |
| 200 | 295 | 360 | 63.4 | R13.5 |
| ความกดดัน | 1.0/1.6MPA |
| ขนาด | DN50~DN250 |
| อุณหภูมิ | ≤80℃ |
| ปานกลาง | น้ำใส |
| มาตรฐานการออกแบบ | GB/T12238 |
| มาตรฐานตัวต่อตัว | GB/T12221 |
| สิ้นสุดการเชื่อมต่อมาตรฐาน | เจบี/ที 17241.6 |
| การตรวจสอบและการทดสอบ | GB/T 13927 |

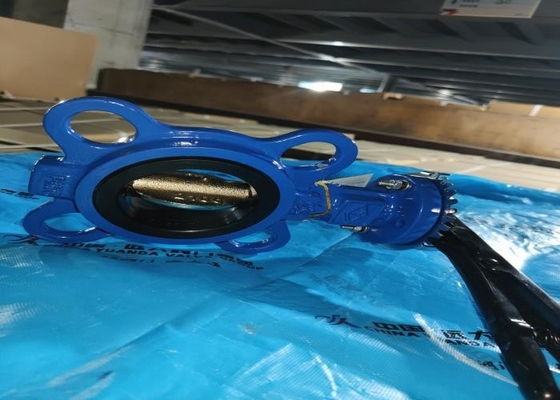

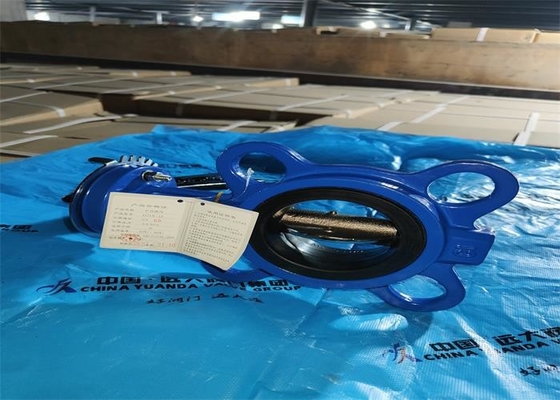

1. วาล์วเป็นแบบคลิปเชื่อมต่อ วาล์วประกอบด้วยตัววาล์ว แผ่นจาน เพลาวาล์ว ที่จับ และส่วนอื่น ๆ
2. วาล์วหมุนที่จับ 90°, เพลาวาล์วยังหมุน, เพลาวาล์วขับแผ่นปีกผีเสื้อเพื่อเปิดหรือปิด, แป้นหมุนและที่จับเพื่อปรับการไหล
1. ขนาดโครงสร้างเป็นไปตาม GB/T12221 ขนาดเล็ก น้ำหนักเบา ใช้งานง่าย
2. โครงสร้างใช้โครงสร้างครึ่งเพลา, การทำงาน 90 องศาและการเปิดอย่างรวดเร็วแผ่นมีความแข็งแรงสูง พื้นที่ไหลขนาดใหญ่ ต้านทานการไหลขนาดเล็ก และประหยัดพลังงาน
3. สื่อสามารถไหลจากทั้งสองด้านของวาล์วจานจานในทิศทางใดก็ได้ ซึ่งสามารถบรรลุวัตถุประสงค์ในการเชื่อมต่อหรือตัดออก
4. แรงบิดในการทำงานมีขนาดเล็ก ประหยัดแรงงาน และน้ำหนักเบา
5. จำนวนการทดลองเปิดและปิดมากกว่าหมื่นครั้งด้วยอายุยืนยาว
5. มีการปิดผนึกอย่างสมบูรณ์และการรั่วไหลของก๊าซเป็นศูนย์
