รายละเอียดสินค้า:
การชำระเงิน:
|

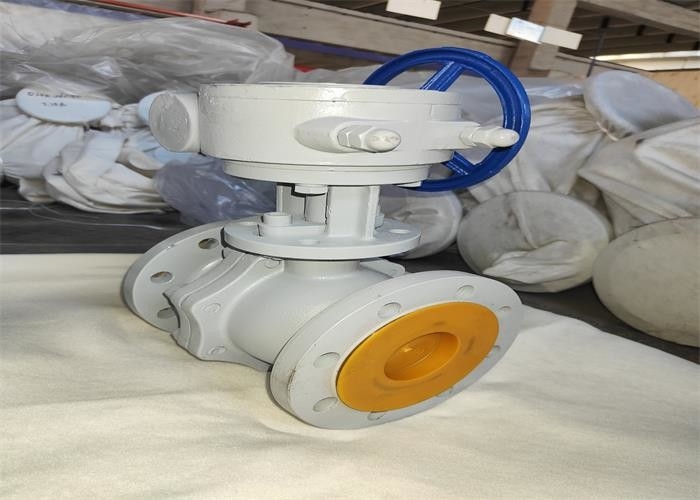

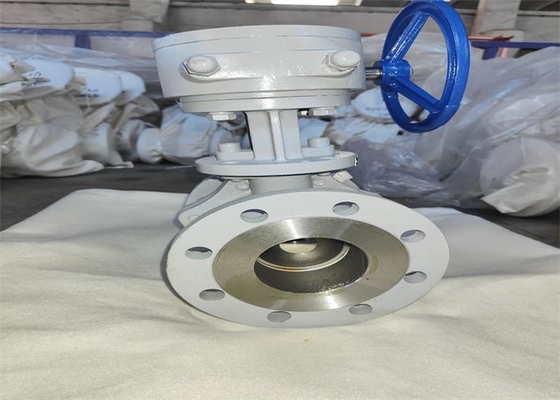

| ชื่อผลิตภัณฑ์: | บอลวาล์วลอย | สี: | สีขาวตามคำขอของลูกค้า |
|---|---|---|---|
| ขนาด: | DN50~DN250 | ปานกลาง: | น้ำมัน น้ำ |
| ความกดดันจากการทำงาน: | 1.6~2.5 เมกะปาสกาล | พลัง: | เครื่องยนต์ |
| อุณหภูมิของสื่อ: | อุณหภูมิสูง | ผนึก: | ไฟเบอร์ |
| แสงสูง: | บอลวาล์วลอยน้ำ 2 นิ้ว,บอลวาล์วลอยโหมดขับเคลื่อนกังหัน,วาล์วลอยเหล็กกล้าคาร์บอน 2 นิ้ว |
||
·การออกแบบและการผลิต: GB / T 12237 บอลวาล์วหน้าแปลนและก้นเชื่อม
·ความยาวโครงสร้าง: GB / T 12221 ความยาวโครงสร้างของวาล์วโลหะ
· ปลายการเชื่อมต่อ: GB / T 9113.1 หน้าแปลนท่อเหล็กหนึ่ง
·การตรวจสอบและทดสอบ: GB / T 26480 การตรวจสอบและทดสอบวาล์ว
| พิมพ์ | DN | หลี่ | φ4 | φ3 | φ2 | bf | Z-Φd | ชม |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| ส่วนสำคัญ | วัสดุ |
| ร่างกาย | WCB |
| ต้นกำเนิดบอล | 2Cr13 |
| ซีลบรรจุ | ไฟเบอร์ |
ข้อผิดพลาดที่เป็นไปได้และวิธีการกำจัด
| ความผิดพลาดที่เป็นไปได้ | สาเหตุของความล้มเหลว | วิธีการกำจัดข้อบกพร่อง |
| การรั่วไหลของพื้นผิวการปิดผนึก | 1. น๊อตหน้าแปลนกลางหลวม 2. พื้นผิวซีลเสียหาย |
1. ขันน็อตหน้าแปลนตรงกลางให้แน่นอย่างสม่ำเสมอ 2. ตัดแต่งพื้นผิวซีลหรือเปลี่ยนชิ้นส่วน |
| บรรจุรั่ว | 1. การบรรจุไม่เพียงพอ 2. การบรรจุไม่รัดกุม |
1. เติมฟิลเลอร์ 2. บรรจุภัณฑ์ขนาดกะทัดรัด |
| รั่วที่ปากตรงกลาง | 1. แผ่นชิโนฝรั่งเศสเสียหายหรือใช้งานไม่ได้ 2. ไม่ขันน็อตหน้าแปลนกลางให้แน่น |
1. เปลี่ยนประเก็นหน้าแปลนกลาง 2. ขันน๊อตหน้าแปลนตรงกลางให้แน่น |
1. ผลิตภัณฑ์ต้องเก็บไว้ในโกดังแห้งและห้ามเก็บไว้ในที่โล่ง
2. สำหรับการจัดเก็บระยะยาว จำเป็นต้องมีการบำรุงรักษาเป็นประจำ
3. ผลิตภัณฑ์นี้สามารถติดตั้งในตำแหน่งใดก็ได้ของท่อหรืออุปกรณ์ แต่ควรเปิดและปิดได้ง่าย
4. การทดสอบแรงดันจะต้องดำเนินการก่อนการติดตั้ง และการติดตั้งสามารถทำได้ก็ต่อเมื่อตรงตามข้อกำหนดเท่านั้น
5. ทำความสะอาดท่อและช่องวาล์วก่อนการติดตั้ง
6. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
7. ตำแหน่งของที่จับแสดงว่าวาล์วเปิดหรือปิดอยู่ที่จับจะเปิดขึ้นเมื่อขนานกับแกนไปป์ไลน์ และปิดเมื่อตั้งฉากกับแกนไปป์ไลน์
8. สภาวะการทำงานต้องสอดคล้องกับข้อกำหนดของข้อกำหนดด้านประสิทธิภาพ
