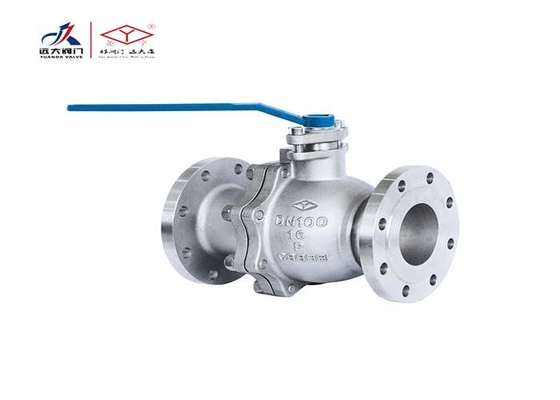

| ชื่อผลิตภัณฑ์: | บอลวาล์วลอย | วัสดุของตัวเครื่อง: | 304; สแตนเลส |
|---|---|---|---|
| สี: | สีของวัสดุ | สื่อ: | น้ำ,น้ำมัน,แก๊ส,ไอน้ำ,สารกัดกร่อน |
| ขนาด: | DN15~DN200 | การเชื่อมต่อ: | หน้าแปลน; RF |
| ความกดดัน: | 1.6mpa | พลัง: | รับมือ |
| แสงสูง: | 1.6 mpa บอลวาล์วลอย,ss304 บอลวาล์วลอย,วาล์วลอยสแตนเลส 1 นิ้ว |
||

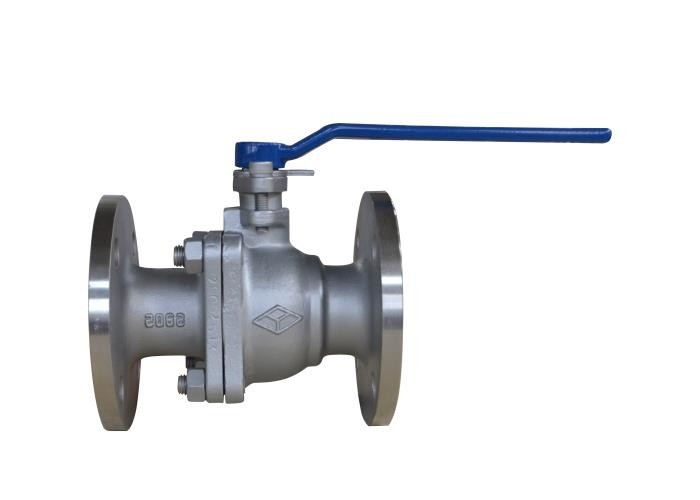

วาล์วประกอบด้วยตัววาล์ว บอล ก้านวาล์ว ที่จับ และส่วนอื่นๆก้านวาล์วหมุนโดยหมุนที่จับ
90 ° ก้านวาล์วขับลูกบอลให้หมุน 90 °เพื่อให้ทราบการเปิดและปิด
| พิมพ์ | DN | หลี่ | ดี | D1 | D2 | bf | Z-Φd | ชม |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย | CF8 |
| ต้นกำเนิดบอล | F304 |
| ซีลบรรจุ | ไฟเบอร์ |
1. ผลิตภัณฑ์ต้องเก็บไว้ในโกดังแห้งและห้ามเก็บไว้ในที่โล่ง
2. สำหรับการจัดเก็บระยะยาว จำเป็นต้องมีการบำรุงรักษาเป็นประจำ
3. ผลิตภัณฑ์นี้สามารถติดตั้งในตำแหน่งใดก็ได้ของท่อหรืออุปกรณ์ แต่ควรเปิดและปิดได้ง่าย
4. การทดสอบแรงดันจะต้องดำเนินการก่อนการติดตั้ง และการติดตั้งสามารถทำได้ก็ต่อเมื่อตรงตามข้อกำหนดเท่านั้น
5. ทำความสะอาดท่อและช่องวาล์วก่อนการติดตั้ง
6. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
7. ตำแหน่งของที่จับแสดงว่าวาล์วเปิดหรือปิดอยู่ที่จับจะเปิดขึ้นเมื่อขนานกับแกนไปป์ไลน์ และปิดเมื่อตั้งฉากกับแกนไปป์ไลน์
8. สภาวะการทำงานต้องสอดคล้องกับข้อกำหนดของข้อกำหนดด้านประสิทธิภาพ
·การออกแบบและการผลิต: บอลวาล์วเหล็กสำหรับอุตสาหกรรมปิโตรเลียม ปิโตรเคมีและที่เกี่ยวข้อง (GB / T 12237)
·ความยาวโครงสร้าง: GB / T 12221 ความยาวโครงสร้างของวาล์วโลหะ
·จุดสิ้นสุดการเชื่อมต่อ: JB / T 79.1 หน้าแปลนท่อเหล็กหนึ่งตัว
·การตรวจสอบและทดสอบ: GB / T 26480 การตรวจสอบและทดสอบวาล์ว
