รายละเอียดสินค้า:
การชำระเงิน:
|

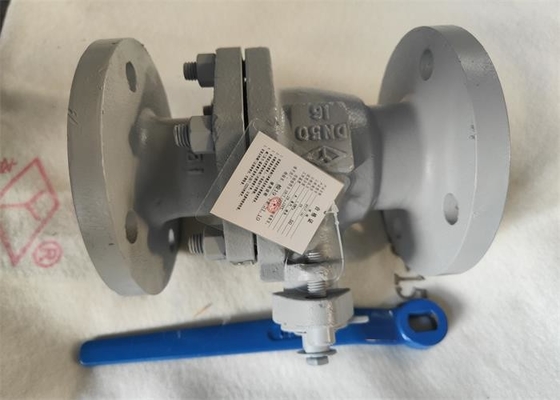

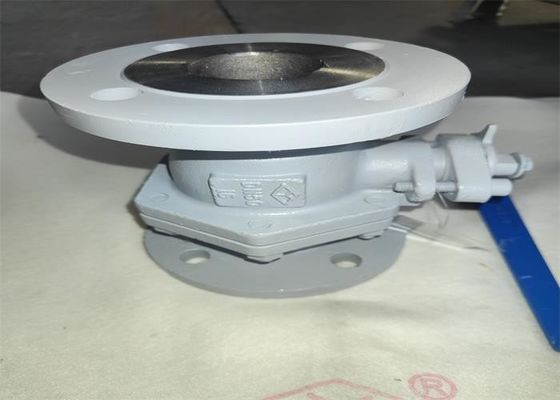

| ชื่อผลิตภัณฑ์: | บอลวาล์วลอย | ตัววัสดุ: | เหล็กกล้าคาร์บอน CS |
|---|---|---|---|
| ขนาด: | DN15~DN300 | การเชื่อมต่อ: | หน้าแปลน; RF |
| ปานกลาง: | น้ำมัน น้ำ | ความกดดันจากการทำงาน: | 1.0-1.6Mpa (10-25bar) |
| มาตรฐาน: | มาตรฐาน GB | อุณหภูมิของสื่อ: | อุณหภูมิปานกลาง |
| แสงสูง: | บอลวาล์วเหล็กกล้าคาร์บอนแบบลอยตัว,บอลวาล์วมาตรฐาน gb แบบลอยตัว,dn80 บอลวาล์วลอยตัว |
||
วาล์วนี้เหมาะสำหรับการเปิดและปิดของน้ำ ไอน้ำ และท่อส่งน้ำมัน วัสดุหลักคือ WCB เหล็กกล้าคาร์บอน อุณหภูมิที่ใช้งานได้ ≤ 150 ℃ สื่อที่ใช้ได้: น้ำ น้ำมัน และไอน้ำ
| พิมพ์ | DN | หลี่ | ดี | D1 | D2 | bf | Z-Φd | ชม |
| Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| ส่วนสำคัญ | วัสดุ |
| ร่างกาย | WCB |
| ต้นกำเนิดบอล | 2Cr13 |
| ซีลบรรจุ | ไฟเบอร์ |
ข้อผิดพลาดที่เป็นไปได้และวิธีการกำจัด
| ความผิดพลาดที่เป็นไปได้ | สาเหตุของความล้มเหลว | วิธีการกำจัดข้อบกพร่อง |
| การรั่วไหลของพื้นผิวการปิดผนึก |
1. น๊อตหน้าแปลนกลางหลวม |
1. ขันน็อตหน้าแปลนตรงกลางให้แน่นอย่างสม่ำเสมอ |
| บรรจุรั่ว |
1. การบรรจุไม่เพียงพอ |
1. เติมฟิลเลอร์ |
| รั่วที่ปากตรงกลาง |
1. แผ่นชิโนฝรั่งเศสเสียหายหรือใช้งานไม่ได้ |
1. เปลี่ยนประเก็นหน้าแปลนกลาง |
1. ผลิตภัณฑ์ต้องเก็บไว้ในโกดังแห้งและห้ามเก็บไว้ในที่โล่ง
2. สำหรับการจัดเก็บระยะยาว จำเป็นต้องมีการบำรุงรักษาเป็นประจำ
3. ผลิตภัณฑ์นี้สามารถติดตั้งในตำแหน่งใดก็ได้ของท่อหรืออุปกรณ์ แต่ควรเปิดและปิดได้ง่าย
4. การทดสอบแรงดันจะต้องดำเนินการก่อนการติดตั้ง และการติดตั้งสามารถทำได้ก็ต่อเมื่อตรงตามข้อกำหนดเท่านั้น
5. ทำความสะอาดท่อและช่องวาล์วก่อนการติดตั้ง
6. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
7. ตำแหน่งของที่จับแสดงว่าวาล์วเปิดหรือปิดอยู่ที่จับจะเปิดขึ้นเมื่อขนานกับแกนไปป์ไลน์ และปิดเมื่อตั้งฉากกับแกนไปป์ไลน์
8. สภาวะการทำงานต้องสอดคล้องกับข้อกำหนดของข้อกำหนดด้านประสิทธิภาพ
