รายละเอียดสินค้า:
การชำระเงิน:
|

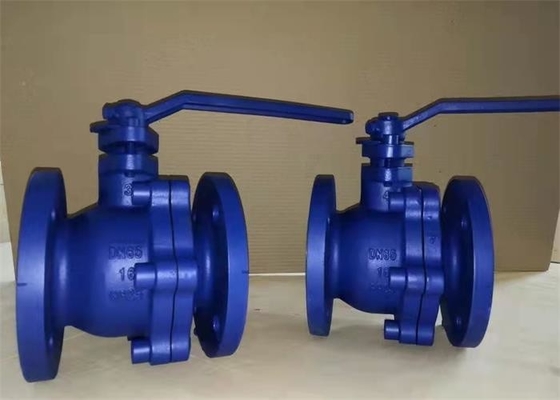

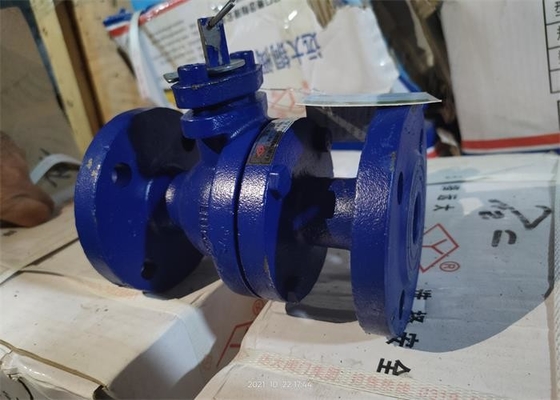

| ชื่อผลิตภัณฑ์: | บอลวาล์วลอย | สี: | สีฟ้า,คำขอของลูกค้า |
|---|---|---|---|
| การเชื่อมต่อ: | หน้าแปลน | ความกดดันจากการทำงาน: | 1.0-1.6Mpa (10-25bar) |
| ปานกลาง: | น้ำ; น้ำมัน | มาตรฐาน: | GB |
| ขนาด: | DN15~DN150 | พลัง: | รับมือ |
| แสงสูง: | บอลวาล์วลอยตัว 25bar,บอลวาล์วลอยน้ำมาตรฐานจีน,บอลวาล์วปลายหน้าแปลนแบบลอยตัว |
||
วาล์วประกอบด้วยตัววาล์ว, บอล, ก้านวาล์ว, ต่อมบรรจุ, แผ่นจำกัด, ที่จับ และส่วนอื่นๆที่จับขนานกับแกนไปป์ไลน์แสดงว่าวาล์วอยู่ในตำแหน่งเปิด และตั้งฉากกับแกนไปป์ไลน์แสดงว่าวาล์วอยู่ในตำแหน่งปิดการเปิดและปิดสามารถทำได้โดยการหมุนที่จับ 90 °
| พิมพ์ |
DN |
ขนาดเชื่อมต่อ (มม.) | ||||||
| หลี่ | ดี | D1 | D2 | bf | Z-Φd | ชม | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย | เหล็กสีเทา/เหล็กดัด |
| ลูกบอล | เหล็กหล่อเทาชุบโครเมียม/201 |
| ต้นกำเนิด | เหล็กกล้าคาร์บอน , เหล็กกล้าไร้สนิม |
| ผนึก | ไฟเบอร์ |
| การบรรจุ | กราไฟท์ยืดหยุ่น |
| รับมือ | HT200/QT450-10 |
| ปะเก็น | ไฟเบอร์ |
| จานจำกัด | Q235 |
| ต่อมบรรจุ | HT200/ QT450-10 |
1. โครงสร้างที่เรียบง่าย กระบวนการผลิตที่ดี การเปิดและปิดที่ยืดหยุ่นและรวดเร็ว และช่วงการใช้งานที่กว้าง
2. ก้านวาล์วใช้โครงสร้างป้องกันการระเบิดเพื่อเพิ่มความปลอดภัยของบอลวาล์ว
3. ตัวกลางสามารถไหลในทิศทางใดก็ได้จากทั้งสองด้านของตัววาล์ว เพื่อให้บรรลุวัตถุประสงค์ของการเชื่อมต่อหรือการตัดการเชื่อมต่อ
1. วาล์วต้องเก็บไว้ในโกดังแห้งและห้ามเก็บไว้ในที่โล่ง
2. สำหรับการเก็บรักษาในระยะยาว จะต้องมีการบำรุงรักษาอย่างสม่ำเสมอ
3. สามารถติดตั้งผลิตภัณฑ์ในตำแหน่งใดก็ได้และไปป์ไลน์ใดๆ และสภาพการทำงานต้องสอดคล้องกับข้อกำหนดในข้อกำหนดด้านประสิทธิภาพ
4. การทดสอบแรงดันจะต้องดำเนินการก่อนการติดตั้ง และการติดตั้งสามารถทำได้ก็ต่อเมื่อตรงตามข้อกำหนดเท่านั้น
5. ทำความสะอาดท่อและช่องวาล์วก่อนการติดตั้ง
6. หลังจากติดตั้งผลิตภัณฑ์แล้ว ไม่ควรอยู่ภายใต้แรงภายนอกที่มีขนาดใหญ่
7. ทิศทางของด้ามจับต้องสอดคล้องกับทิศทางของร่องหัวเหลี่ยมของก้านวาล์ว
8. เมื่ออุณหภูมิต่ำสุดในพื้นที่ต่ำกว่า 4 ℃ ต้องมีการป้องกันฉนวนกันความร้อนในฐานะที่เป็นวาล์วปิด จะต้องให้ความร้อนโดยการติดตามท่อหรือแจ็คเก็ตเพื่อป้องกันไม่ให้อุณหภูมิผนังท่อต่ำกว่า 0 ℃
9. ห้ามติดตั้งและใช้งานบนท่อโดยเด็ดขาดหากมีการสั่นสะเทือนหรือการเปลี่ยนแปลงอุณหภูมิปานกลางอย่างกะทันหัน
| ความล้มเหลวที่เป็นไปได้ | สาเหตุของความล้มเหลว | วิธีการกำจัด |
| บรรจุรั่ว |
1. การบรรจุล้มเหลว 2. การบรรจุไม่รัดกุม 3. การบรรจุไม่เพียงพอ |
1. เปลี่ยนบรรจุภัณฑ์ 2. กระชับบรรจุภัณฑ์ 3. ใส่ฟิลเลอร์ |
| รั่วที่ปากตรงกลาง |
1. น็อตหน้าแปลนกลางไม่ขันให้แน่น 2. แผ่นชิโนเฟรนช์ชำรุด |
1. ขันน็อตหน้าแปลนตรงกลางให้แน่น 2. เปลี่ยนปะเก็นหน้าแปลนตรงกลาง |
| การรั่วไหลของพื้นผิวการปิดผนึก |
1. น๊อตหน้าแปลนกลางหลวม 2. พื้นผิวซีลเสียหายหรือเสียหาย |
1. ขันน็อตหน้าแปลนตรงกลางให้แน่น 2. ตัดแต่งพื้นผิวซีลหรือเปลี่ยนชิ้นส่วน |
