| ชื่อผลิตภัณฑ์: | บอลวาล์วลอย | พลัง: | รับมือ |
|---|---|---|---|
| ความกดดัน: | 150LB | อุณหภูมิของสื่อ: | -29~150℃ |
| ปานกลาง: | น้ำ น้ำมัน ไอน้ำ | สี: | คำขอของลูกค้า |
| วัสดุลูกบอล: | F304 | ขนาดพอร์ต: | 1/2"~8" |
| แสงสูง: | วาล์วลอยน้ำ 4 นิ้ว วาล์วลอยหน้าแปลน 4 นิ้ว บอลวาล์วลอยน้ำ 150 ปอนด์,flanged floating valve 4 inch,150lb floating ball valve |
||

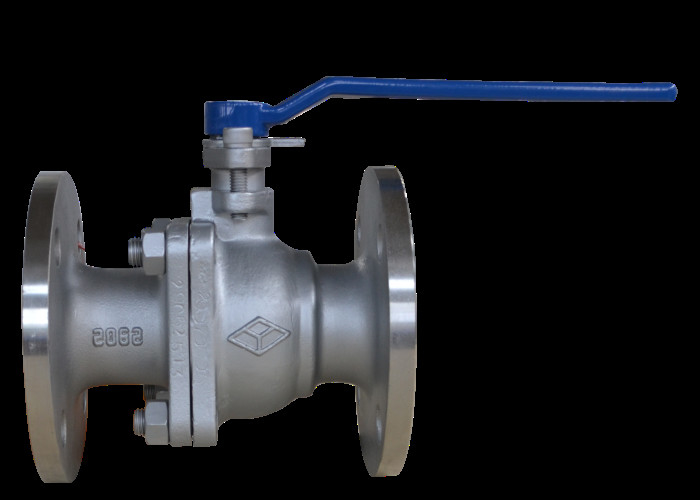

วาล์วนี้เหมาะสำหรับการเปิดและปิดท่อน้ำ ไอน้ำ และน้ำมัน
วาล์วประกอบด้วยตัววาล์ว บอล ก้านวาล์ว ที่จับ และส่วนอื่นๆก้านวาล์วหมุนโดยหมุนที่จับ
90 ° ก้านวาล์วขับลูกบอลให้หมุน 90 °เพื่อให้ทราบการเปิดและปิด
| พิมพ์ | ความดัน (ปอนด์) | ทดสอบความดัน | อุณหภูมิที่เหมาะสม℃ | สื่อที่เหมาะสม | |
| ความแข็งแรง (น้ำ) (MPa) | ซีล (น้ำ) (MPa) | ||||
| API(B)Q41F-150Lb(C) | 150 | 3.0 | 2.2 | ≤150℃ | น้ำ ไอน้ำ น้ำมัน |
·การออกแบบและการผลิต: API 6D
·ความยาวโครงสร้าง: API 6D
·สิ้นสุดการเชื่อมต่อ: ASME B16.5
·การตรวจสอบและทดสอบ: API 6D
| ชื่อชิ้นส่วน | วัสดุ |
| ร่างกาย | ASTM A216 WCB |
| ต้นกำเนิดบอล | ASTM A182 F304 |
| ซีลบรรจุ | ไฟเบอร์ |
| DN | หลี่ | ดี | D1 | D2 | ข | Nh | ฉ | ชม |
| 15 | 108 | 90 | 60.3 | 35 | 8.0 | 4-ф16 | 1.6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-ф16 | 1.6 | 106 |
| 25 | 127 | 110 | 79.4 | 51 | 9.6 | 4-ф16 | 1.6 | 121 |
| 32 | 140 | 115 | 89 | 63.5 | 11.2 | 4-ф16 | 1.6 | 131 |
| 40 | 165 | 125 | 98.4 | 73.2 | 12.7 | 4-ф16 | 1.6 | 135 |
| 50 | 178 | 150 | 120.7 | 92 | 14.3 | 4-ф19 | 1.6 | 146 |
| 65 | 190 | 180 | 139.7 | 104.7 | 16.0 | 4-ф19 | 1.6 | 170 |
| 80 | 203 | 190 | 152.5 | 127 | 17.5 | 4-ф19 | 1.6 | 189 |
| 100 | 229 | 230 | 190.5 | 157.2 | 22.3 | 8-ф16 | 1.6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1.6 | 235 |
| 150 | 394 | 280 | 241.5 | 216 | 23.9 | 8-ф22 | 1.6 | 285 |
| 200 | 457 | 345 | 298.5 | 270 | 27.0 | 8-ф22 | 1.6 | 428 |
| ความผิดพลาดที่เป็นไปได้ | สาเหตุของความล้มเหลว | วิธีการกำจัดข้อบกพร่อง |
| การรั่วไหลของพื้นผิวการปิดผนึก |
1. น๊อตหน้าแปลนกลางหลวม 2. พื้นผิวซีลเสียหาย |
1. ขันน็อตหน้าแปลนตรงกลางให้แน่นอย่างสม่ำเสมอ 2. ตัดแต่งพื้นผิวซีลหรือเปลี่ยนชิ้นส่วน |
| บรรจุรั่ว |
1. การบรรจุไม่เพียงพอ 2. การบรรจุไม่รัดกุม |
1. เติมฟิลเลอร์ 2. กระชับบรรจุภัณฑ์ |
| รั่วที่ปากตรงกลาง |
1. แผ่นชิโนฝรั่งเศสเสียหายหรือใช้งานไม่ได้ 2. ไม่ขันน็อตหน้าแปลนกลางให้แน่น |
1. เปลี่ยนประเก็นหน้าแปลนกลาง 2. ขันน็อตหน้าแปลนตรงกลางให้แน่นอย่างสม่ำเสมอ
|
1. ผลิตภัณฑ์ต้องเก็บไว้ในโกดังแห้งและห้ามเก็บไว้ในที่โล่ง
2. สำหรับการจัดเก็บระยะยาว จำเป็นต้องมีการบำรุงรักษาเป็นประจำ
3. ผลิตภัณฑ์นี้สามารถติดตั้งในตำแหน่งใดก็ได้ของท่อหรืออุปกรณ์ แต่ควรเปิดและปิดได้ง่าย
4. การทดสอบแรงดันจะต้องดำเนินการก่อนการติดตั้ง และการติดตั้งสามารถทำได้ก็ต่อเมื่อตรงตามข้อกำหนดเท่านั้น
5. ทำความสะอาดท่อและช่องวาล์วก่อนการติดตั้ง
6. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
7. ตำแหน่งของที่จับแสดงว่าวาล์วเปิดหรือปิดอยู่ที่จับจะเปิดขึ้นเมื่อขนานกับแกนไปป์ไลน์ และปิดเมื่อตั้งฉากกับแกนไปป์ไลน์
8. สภาวะการทำงานต้องสอดคล้องกับข้อกำหนดของข้อกำหนดด้านประสิทธิภาพ
