รายละเอียดสินค้า:
การชำระเงิน:
|

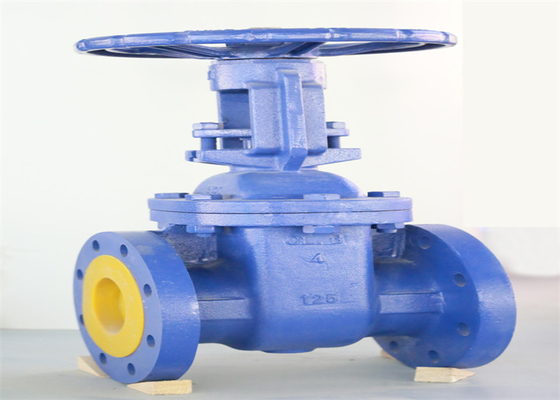

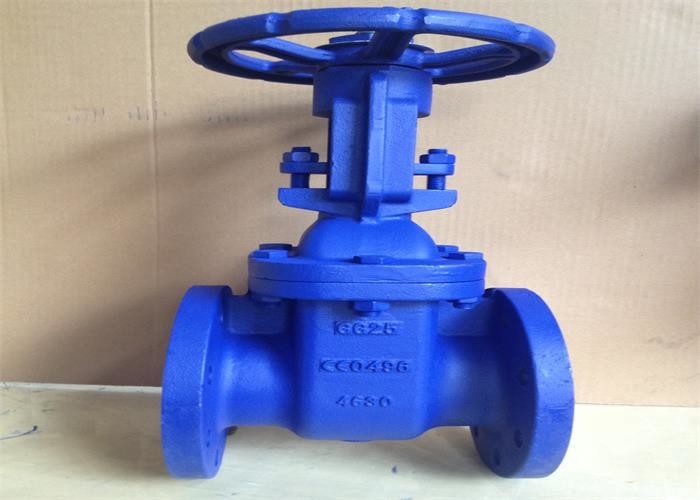

| ชื่อผลิตภัณฑ์: | วาล์วประตูหน้าแปลน | สี: | คำขอของลูกค้า สีน้ำเงิน |
|---|---|---|---|
| มาตรฐานการออกแบบ: | BS EN 1171 | พิมพ์: | os&y ลำต้นที่เพิ่มขึ้น |
| ปานกลาง: | น้ำมันน้ำ | การเชื่อมต่อ: | ปลายแปลน |
| ขนาด: | DN50-300 | วัสดุ: | เหล็กดัด; เหล็กหล่อ |
| ความดัน: | แรงดันปานกลาง | อุณหภูมิของสื่อ: | อุณหภูมิปานกลาง |
| แสงสูง: | bs วาล์วประตูมาตรฐานพร้อมหน้าแปลน,วาล์วประตู dn80 พร้อมหน้าแปลน,วาล์วประตู dn80 หน้าแปลน |
||
วาล์วสามารถใช้สำหรับการเปิดและปิดท่อและอุปกรณ์ที่มีสารกัดกร่อน และโดยทั่วไปจะไม่ใช้สำหรับการควบคุมปริมาณ
ตัวเครื่องทำจากเหล็กหล่อสีเทา และอุณหภูมิที่ใช้สำหรับการปิดผนึกทองแดงคือ -10 ℃ ~ 200 ℃;สื่อที่ใช้บังคับ: น้ำและไอน้ำ
อุณหภูมิที่ใช้บังคับของซีลเหล็กคือ -10 ℃ ~ 100 ℃;สื่อที่ใช้ได้: น้ำมันทั่วไป
1. รูปทรงเรียบง่าย การผลิตที่ดี ช่วงการใช้งานที่กว้าง และการติดตั้งง่าย
2. โครงสร้างมีความเหมาะสมและกะทัดรัด ปริมาตรมีขนาดเล็ก และชิ้นส่วนปิด (RAM) ใช้โครงสร้างลิ่ม ซึ่งสามารถชดเชยการเสียรูปของตัววาล์วที่เกิดจากโหลดหรืออุณหภูมิผิดปกติระหว่างการทำงานได้โดยอัตโนมัติ และการปิดผนึกนั้นปลอดภัยและ เชื่อถือได้.
3. สื่อสามารถไหลในทิศทางใดก็ได้จากทั้งสองด้านของวาล์วประตู เพื่อให้บรรลุวัตถุประสงค์ของการเชื่อมต่อหรือขาดการเชื่อมต่อ
1. วาล์วเชื่อมต่อกับหน้าแปลน
2. วาล์วประกอบด้วยตัววาล์ว ฝากระโปรง ประตู ก้านวาล์ว ล้อมือ และส่วนอื่น ๆโดยการหมุนวงล้อมือ the
ก้านวาล์วขึ้นหรือลงจึงขับแรมให้ขึ้นหรือลงทำให้การกระจัดเป็นเส้นตรงตั้งฉากกับของเหลว
เพื่อให้บรรลุวัตถุประสงค์ในการเปิดและปิด
| ความล้มเหลวที่เป็นไปได้ | สาเหตุของความล้มเหลว | วิธีการกำจัด |
| การรั่วไหลของพื้นผิวการปิดผนึก | 1. สิ่งสกปรกและวัตถุอื่นผสมกันระหว่างพื้นผิวการปิดผนึก | 1 ทำความสะอาดสิ่งสกปรกบนพื้นผิวปิดผนึก |
| 2. พื้นผิวการปิดผนึกเสียหาย | 2. แก้ไขพื้นผิวการปิดผนึกอีกครั้ง | |
| บรรจุภัณฑ์รั่ว | 1. ฝาปิดไม่แน่น | 1. ขันน็อตให้แน่นเพื่อบีบอัดบรรจุภัณฑ์ |
| 2. การบรรจุไม่เพียงพอ | 2. เติมฟิลเลอร์ | |
| 3. การบรรจุล้มเหลว | 3.เปลี่ยนแพ๊คเกจใหม่ | |
| การรั่วไหลของพื้นผิวการปิดผนึกการเชื่อมต่อหน้าแปลน | 1. น๊อตหน้าแปลนไม่แน่นหรือความแน่นไม่เท่ากัน | 1. ขันน็อตให้แน่นอย่างสม่ำเสมอและสมมาตร |
| 2. พื้นผิวการปิดผนึกการเชื่อมต่อเสียหาย | 2. ปรับปรุงพื้นผิวการปิดผนึกของหน้าแปลน |
| DN (มม.) | DN | หลี่ | ดี | D1 | D2 | ข | ฉ | zd | D0 | หมิน | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
