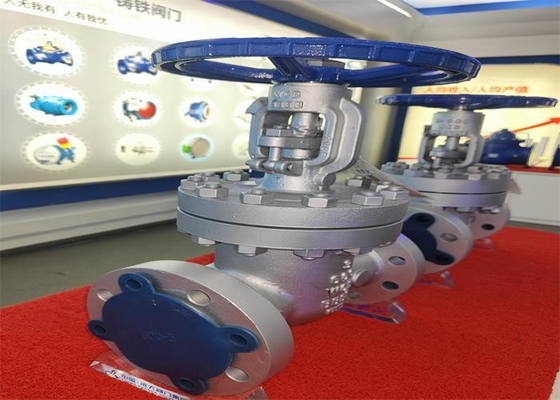

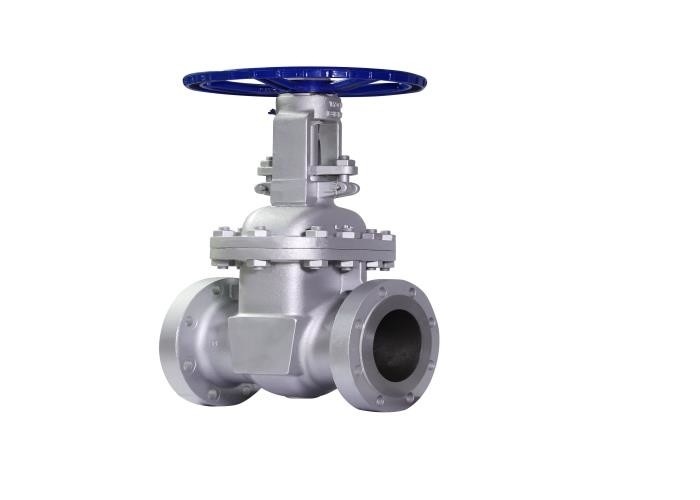

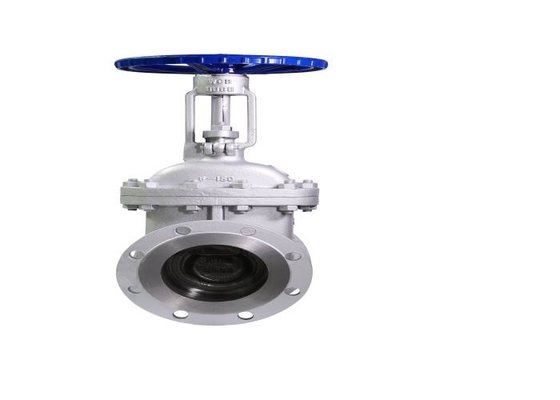

ก้านล้างเหล็กหล่อ API แรงดัน 150LB DN50-DN600 วาล์วประตูหน้าแปลน

โครงสร้างและหลักการของการกระทำ



1. วาล์วเชื่อมต่อกับหน้าแปลน
2. วาล์วประกอบด้วยตัววาล์ว ฝากระโปรง ประตู ก้านวาล์ว ล้อมือ และส่วนอื่น ๆโดยการหมุนวงล้อมือ the
ก้านวาล์วขึ้นหรือลงจึงขับแรมให้ขึ้นหรือลงทำให้การกระจัดเป็นเส้นตรงตั้งฉากกับของเหลว
เพื่อให้บรรลุวัตถุประสงค์ในการเปิดและปิด


คุณสมบัติของวาล์ว



① อนุญาตให้ถอดล้อมือเมื่อวาล์วอยู่ในตำแหน่งเปิดเต็มที่
② สามารถแทนที่ฟิลเลอร์ด้วยวัสดุและโครงสร้างที่แตกต่างกันได้ตามความต้องการของลูกค้า
③ ปะเก็นตรงกลางใช้ปะเก็นโลหะลูกฟูก ซึ่งมีประสิทธิภาพการปิดผนึกที่ดีขึ้นและอายุการใช้งานยาวนานขึ้น และสามารถถอดประกอบและใช้ซ้ำได้
④ รางนำแบบรวมภายในตัววาล์วสามารถมั่นใจได้ว่า ram ยังคงอยู่ตรงกลางที่ตำแหน่งใดๆ เมื่อเปิดและปิด
⑤ ความแรงในการเชื่อมต่อระหว่างแกนวาล์วและแรมเกินความแข็งแรงของเกลียวแกนวาล์ว
⑥ แกนวาล์วป้องกันการเป่าออกได้รับการออกแบบด้วยพื้นผิวการปิดผนึกรูปกรวยซึ่งอยู่ใกล้กับฝาครอบวาล์วเมื่อวาล์วเปิดเต็มที่
⑦ ประตูลิ่มแบบยืดหยุ่นสามารถชดเชยการบิดเบือนพื้นผิวของวงแหวนที่นั่งและการเสียรูปของตัววาล์วที่เกิดจากความเค้นของท่อ
วงแหวนบ่าวาล์วติดตั้งโดยการเชื่อมซีล ซึ่งสามารถเชื่อมพื้นผิวการปิดผนึกของวัสดุต่างๆ ได้ตามความต้องการของลูกค้า


ข้อควรระวังในการจัดเก็บ การติดตั้ง และการใช้งาน


1. วาล์วต้องเก็บไว้ในโกดังแห้งและห้ามเก็บไว้ในที่โล่ง
2. สำหรับการจัดเก็บระยะยาว ควรบำรุงรักษาอย่างสม่ำเสมอ
3. สามารถติดตั้งวาล์วบนท่อใดก็ได้
4. การทดสอบแรงดันจะต้องดำเนินการก่อนการติดตั้ง และติดตั้งได้ก็ต่อเมื่อเป็นไปตามข้อกำหนดเท่านั้น
5. ทำความสะอาดท่อและช่องวาล์วก่อนการติดตั้ง
6. ห้ามใช้ล้อเลื่อนในการยก
7. ผลิตภัณฑ์จะต้องไม่อยู่ภายใต้แรงภายนอกขนาดใหญ่หลังการติดตั้ง
8. สภาวะการทำงานต้องสอดคล้องกับข้อกำหนดในข้อกำหนดด้านประสิทธิภาพ
9. หมุนวงล้อมือตามเข็มนาฬิกาเพื่อปิด และในทางกลับกันเพื่อเปิด


ร่างและเชื่อมต่อการวัด
