รายละเอียดสินค้า:
การชำระเงิน:
|

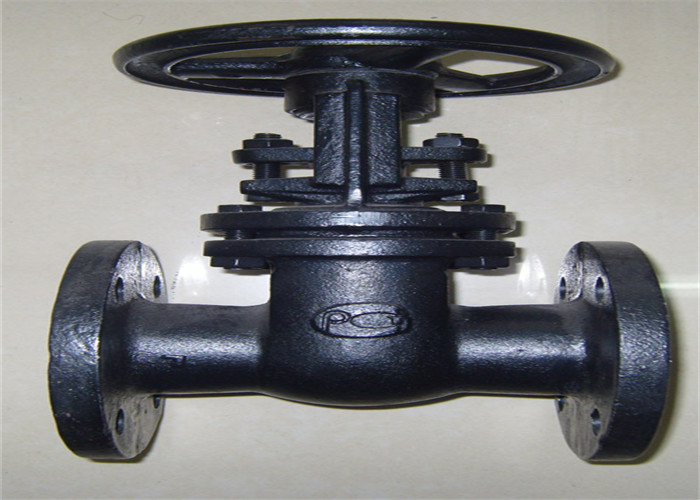

| ชื่อผลิตภัณฑ์: | วาล์วประตูหน้าแปลน | ความกดดัน: | แรงดันปานกลาง |
|---|---|---|---|
| สื่อ: | น้ำ น้ำมัน | มาตรฐาน: | GOST |
| วัสดุของตัวเครื่อง: | เหล็กหล่อ | สี: | คำขอของลูกค้า สีดำ |
| การเชื่อมต่อ: | ปลายแปลน | ขนาด: | DN50~DN400 |
| รูปร่างลักษณะ: | ลำต้นที่เพิ่มขึ้น | อุณหภูมิของสื่อ: | อุณหภูมิปานกลาง |
| แสงสูง: | gost มาตรฐาน 4 เกทวาล์วหน้าแปลน บ่าทองเหลือง 4 เกทวาล์วหน้าแปลน dn200 เกทวาล์วหน้าแปลน,brass seat 4 gate valve flanged,dn200 gate valve flanged |
||
วาล์วสามารถใช้สำหรับการเปิดและปิดท่อและอุปกรณ์ที่มีตัวกลางที่ไม่กัดกร่อน และโดยทั่วไปจะไม่ใช้สำหรับการควบคุมปริมาณ
วาล์วจะหมุนน็อตก้านวาล์วโดยการหมุนวงล้อมือเพื่อให้ก้านวาล์วเลื่อนขึ้นและลง เพื่อขับเคลื่อนตัวกระทุ้งให้ขึ้นหรือลง และทำการเคลื่อนที่เชิงเส้นในแนวตั้งฉากกับของเหลวเพื่อให้บรรลุวัตถุประสงค์ในการเปิดและปิด
1. รูปทรงเรียบง่าย กระบวนการผลิตที่ดี ใช้งานได้หลากหลายและติดตั้งง่าย
2. ความต้านทานของเหลวมีขนาดเล็กช่องกลางภายในตัววาล์วของวาล์วประตูเป็นแบบตรงสื่อไม่เปลี่ยนทิศทางการไหลเมื่อไหลผ่านวาล์วประตู ดังนั้นความต้านทานการไหลจึงน้อย
3. ตัวกลางสามารถไหลในทิศทางใดก็ได้จากทั้งสองด้านของวาล์วประตูซึ่งสามารถเชื่อมต่อหรือตัดออกได้
| DN | หลี่ | ดี | ดี1 | ดี2 | ดี3 | bf | Z-Φd | หมิน | Hmax | W |
| 50 | 180 | 160 | 125 | 100 | 50 | 17-2 | 4-Φ18 | 238.6 | 289 | 169 |
| 80 | 210 | 195 | 160 | 135 | 78 | 19-2 | 8-Φ18 | 310 | 404 | 190 |
| 100 | 230 | 215 | 180 | 155 | 97 | 19-2 | 8-Φ18 | 326 | 427 | 190 |
| 150 | 280 | 280 | 240 | 210 | 150 | 21-3 | 8-Φ23 | 466 | 616 | 240 |
| 200 | 330 | 340 | 295 | 265 | 200 | 23-3 | 8-Φ23 | 628 | 840 | 320 |
| 250 | 450 | 395 | 350 | 320 | 234 | 26-3 | 12-Φ23 | 735 | 986 | 350 |
| 300 | 500 | 445 | 400 | 368 | 290 | 26-3 | 12-Φ23 | 862.5 | 1159.5 | 350 |
