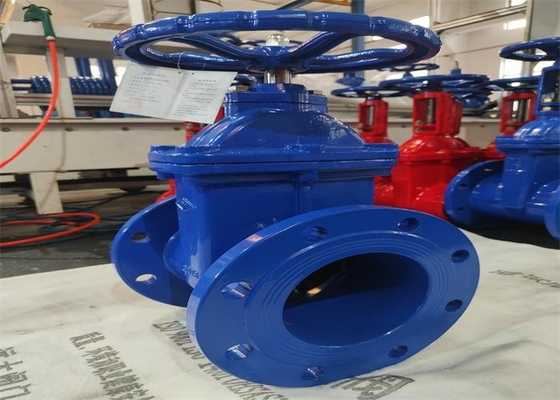

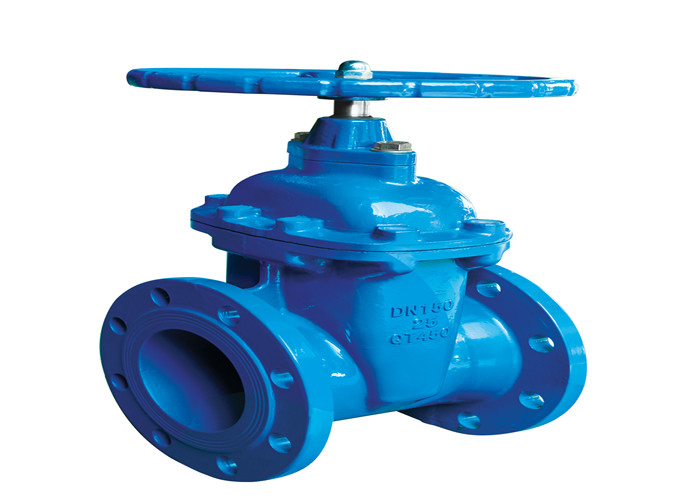

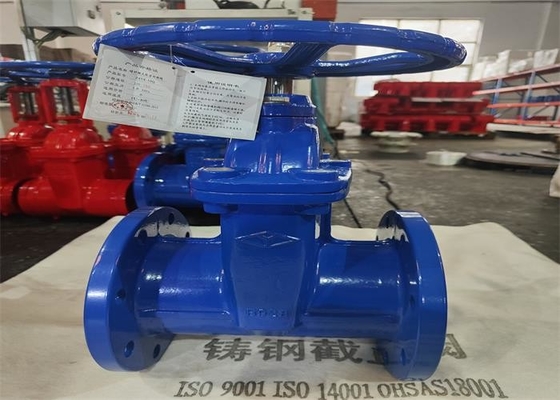

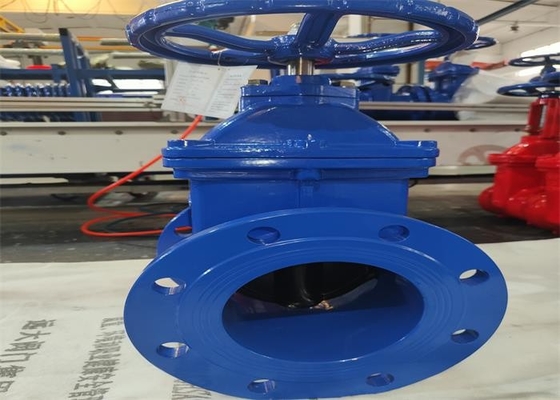

DIN 1.6 Mpa Ductile Iron Resilient Seat วาล์วประตูหน้าแปลนก้านไม่เพิ่มขึ้น

ยูเอเกะ:

วาล์วใช้เปิดปิดท่อและอุปกรณ์ที่มีอุณหภูมิปานกลางไม่เกิน 80 ℃.

โครงสร้างและหลักการดำเนินการ:

1. วาล์วเชื่อมต่อด้วยหน้าแปลนและเป็นไปตามมาตรฐาน GB / T 12232วาล์วประกอบด้วยตัววาล์ว ฝากระโปรงหน้า ประตู ก้านวาล์ว ฯลฯ

2. วาล์วจะหมุนก้านวาล์วโดยการหมุนกุญแจพิเศษเพื่อขับเคลื่อน ram ขึ้นหรือลง เพื่อให้บรรลุวัตถุประสงค์ในการเปิดและปิดยางวัลคาไนซ์ที่เป็นส่วนประกอบหนึ่งของแผ่นวาล์วปิดกั้นการสัมผัสระหว่างแผ่นวาล์วกับสื่ออย่างมีประสิทธิภาพ และมีประสิทธิภาพในการป้องกันสนิมได้ดีเยี่ยมผลกระทบของการปิดผนึกสามารถทำได้โดยใช้ผลการชดเชยของการเสียรูปขนาดเล็กที่เกิดจากยางเมื่อกดทับที่ตัวเมีย

คุณสมบัติของวาล์ว

1. รูปทรงเรียบง่าย น้ำหนักเบา เทคโนโลยีการผลิตที่ดี ใช้งานได้หลากหลายและติดตั้งง่าย

2. โครงสร้างมีความเหมาะสมและกะทัดรัด ปริมาตรมีขนาดเล็ก และส่วนปิดจำนวนมาก (ประตู) ใช้โครงสร้างลิ่ม ซึ่งสามารถชดเชยการเสียรูปของตัววาล์วโดยอัตโนมัติที่เกิดจากโหลดหรืออุณหภูมิผิดปกติระหว่างการทำงาน และการปิดผนึกมีความปลอดภัย และเชื่อถือได้

3. ตัวกลางสามารถไหลในทิศทางใดก็ได้จากทั้งสองด้านของวาล์วประตู ซึ่งสามารถเชื่อมต่อหรือตัดออกได้

4. การเปิดและปิดเป็นการประหยัดแรงงานเมื่อเปิดและปิด ทิศทางการเคลื่อนที่ของแรมจะตั้งฉากกับทิศทางการไหลปานกลางเมื่อเทียบกับวาล์วหยุด การเปิดและปิดของวาล์วประตูช่วยประหยัดแรงงาน

5. ใช้สำหรับระบายน้ำเสียเพื่อป้องกันไม่ให้ประตูขึ้นสนิม

เรื่องที่ต้องให้ความสนใจ

ไม่สามารถใช้วาล์วซีลระหว่างที่นั่งแบบยืดหยุ่นได้นอกขอบเขตที่แนะนำโดยผู้ผลิตคำเตือนบางส่วนต่อไปนี้ไม่ใช่ทั้งหมด แต่จะช่วยให้บางแอปพลิเคชันมีความสำคัญ

1. ห้ามติดตั้งวาล์วซีลที่นั่งแบบยืดหยุ่นบนท่อที่มีแรงดันใช้งานมากกว่าแรงดันปกติ

2. ห้ามใช้วาล์วซีลที่นั่งแบบยืดหยุ่นบนท่อหดตัวเว้นแต่จะได้รับคำแนะนำหรือแสดงโดยผู้ผลิตเป็นพิเศษ

3. วาล์วประตูแบบนั่งได้แบบยืดหยุ่นไม่ควรสัมผัสกับอุณหภูมิเยือกแข็ง

4. เพื่อป้องกันความเสียหายจากการทำงาน ขอแนะนำให้ใช้แรงบิดในการทำงาน DN40 ~ DN100 ไม่เกิน 270N.mDN125 ~ DN300 ไม่เกิน 400 Nm DN350 ～ DN600 ไม่เกิน 500N.m.

5. เมื่ออุณหภูมิต่ำสุดในพื้นที่ต่ำกว่า 4 ℃ ต้องมีการป้องกันฉนวนกันความร้อนเมื่อถูกใช้เป็นวาล์วปิดท้าย ท่อคู่หรือแจ็คเก็ตจะต้องถูกใช้เพื่อให้ความร้อนเพื่อป้องกันไม่ให้อุณหภูมิผนังท่อต่ำกว่า 0 ℃

6. ห้ามติดตั้งและใช้งานบนท่อที่มีการสั่นสะเทือนของตลับลูกปืนหรือการเปลี่ยนแปลงอุณหภูมิปานกลางอย่างรวดเร็ว

7. ท่อที่เชื่อมต่อกับวาล์วจะต้องมีจุดหมุนคงที่ และหน้าแปลนทั้งสองที่ใช้สำหรับการเชื่อมต่อจะต้องมีศูนย์กลางและขนานกันเพื่อหลีกเลี่ยงความเค้นในการเชื่อมต่อและทำให้ผลิตภัณฑ์วาล์วเสียหายหลังจากติดตั้งวาล์ว

8. ไม่ว่าจะใช้ที่ไหน วาล์วประตูซีลที่นั่งแบบยืดหยุ่นจะต้องอยู่ภายในอาคารหากจำเป็นต้องวางกลางแจ้ง วาล์วจะต้องได้รับการปกป้องจากลม ฝน และแสงแดดในสภาพอากาศที่เย็นกว่า จะต้องเสร็จสิ้นเพื่อป้องกันไม่ให้น้ำเข้าสู่วาล์วและกลายเป็นน้ำแข็ง เพื่อป้องกันความเสียหายของการหล่อวาล์วและบ่าวาล์วแบบยืดหยุ่น

เมื่อติดตั้งวาล์วประตูซีลเบาะนั่งแบบยืดหยุ่นใต้คูน้ำ จำเป็นต้องใช้เครื่องมือพิเศษเพื่อใช้งานวาล์วก้านส่งกำลังใช้เป็นที่จับสำหรับปฏิบัติการทั่วไปฝาครอบเกียร์ติดตั้งอยู่บนวาล์วต้องใช้ที่จับการทำงานแบบยาว

ฝาครอบเกียร์ทำงานได้ง่ายจากห้องนิรภัยด้วยแกนควบคุม และขนาดของห้องนิรภัยจะสะดวกสำหรับการถอดฝาครอบวาล์วและชิ้นส่วนภายในสำหรับการซ่อมแซม

การติดตั้งบนพื้นดิน: เมื่อติดตั้งวาล์วบนพื้นดิน จะต้องจัดวางท่อเพื่อป้องกันความเสียหายต่อวาล์วไม่สามารถติดตั้งวาล์วบนไปป์ไลน์ที่จัดวางไม่เป็นระเบียบได้

ขนาด
