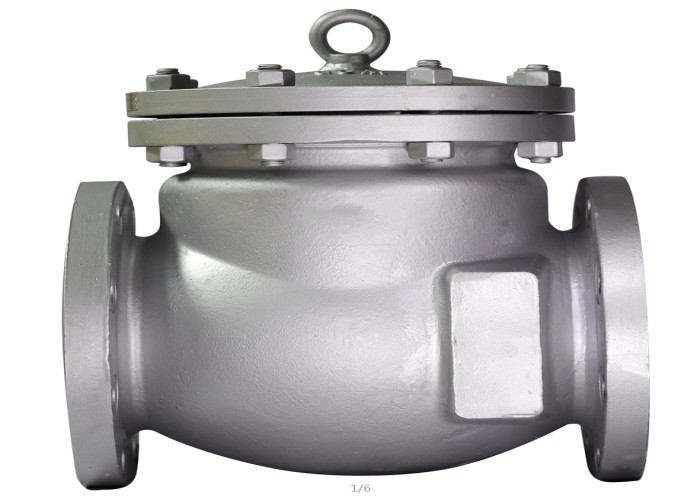

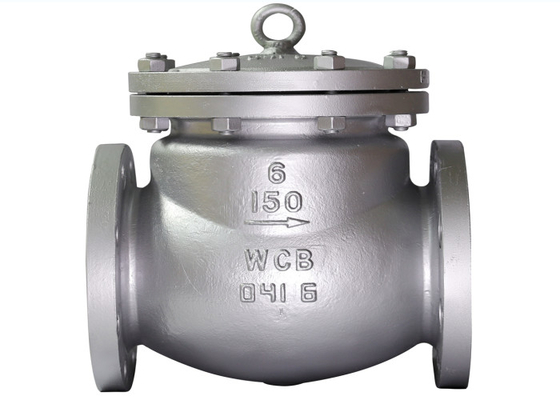

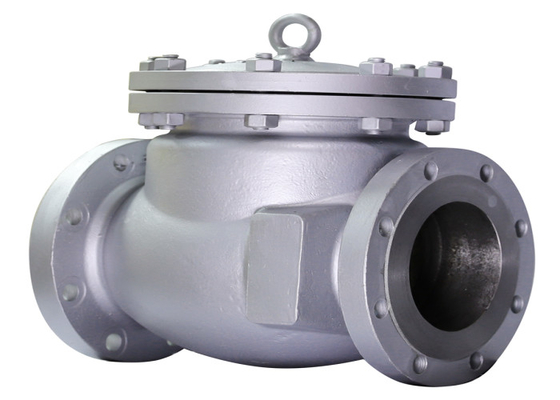

H44H-300LB เหล็กหล่อ 300LB ความดัน API Flanged Swing Check Valve

บทนำ

เช็ควาล์วสวิง หรือที่เรียกว่าวาล์วทางเดียวหรือเช็ควาล์ว ใช้เพื่อป้องกันการไหลย้อนกลับของตัวกลางในท่อวาล์วที่ส่วนเปิดและปิดเปิดหรือปิดโดยอัตโนมัติโดยการไหลและแรงปานกลางเพื่อป้องกันการไหลย้อนกลับปานกลางเรียกว่าเช็ควาล์วเช็ควาล์วเป็นวาล์วอัตโนมัติซึ่งส่วนใหญ่ใช้ในท่อส่งที่มีการไหลทางเดียวของตัวกลางสื่อได้รับอนุญาตให้ไหลในทิศทางเดียวเท่านั้นเพื่อป้องกันอุบัติเหตุวาล์วจะต้องติดตั้งในท่อแนวนอนทั่วไป

Usagอี:

เช็ควาล์วสวิงใช้ได้กับแรงดันเล็กน้อย PN1 0MPa~42.0MPa,Class150-2500； เส้นผ่านศูนย์กลางที่กำหนด DN15 ~ 1200mm, nps1 / 2 ~ 48;สำหรับท่อต่างๆ ที่มีอุณหภูมิในการทำงาน - 196 ~ 540 ℃ จะใช้เพื่อป้องกันการไหลย้อนกลับปานกลางโดยการเลือกวัสดุต่างๆ (WCB, CF8 (m), CF3 (m), 1gr5mo, 15crmo1v สามารถใช้ได้กับน้ำ ไอน้ำ น้ำมัน กรดไนตริก กรดอะซิติก สารออกซิไดซ์ที่แรง ยูเรีย และสื่ออื่นๆ เป็นหลัก ใช้ในปิโตรเลียม เคมี ยา ปุ๋ยเคมี พลังงานไฟฟ้า และท่ออื่นๆ

โครงสร้าง:

เช็ควาล์วแกว่งใช้โครงสร้างสวิงโยกในตัวชิ้นส่วนเปิดและปิดทั้งหมดของวาล์วติดตั้งอยู่ภายในตัววาล์วและไม่ทะลุผ่านตัววาล์วยกเว้นปะเก็นซีลและวงแหวนซีลที่ใช้ที่หน้าแปลนตรงกลาง ไม่มีจุดรั่วภายนอกโดยรวม เพื่อลดโอกาสที่วาล์วจะรั่วการเชื่อมต่อของแขนโยกวาล์วตรวจสอบการแกว่งและแผ่นวาล์วใช้โครงสร้างการเชื่อมต่อแบบทรงกลมเพื่อให้แผ่นวาล์วมีอิสระในระดับหนึ่งภายใน 360 องศาและมีการชดเชยตำแหน่งไมโครที่เหมาะสม

ส่วนหลักและวัสดุ
