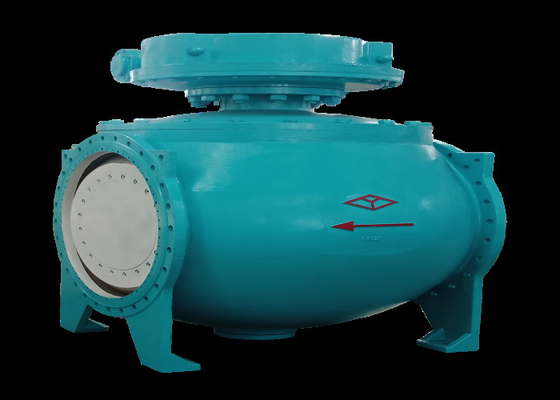

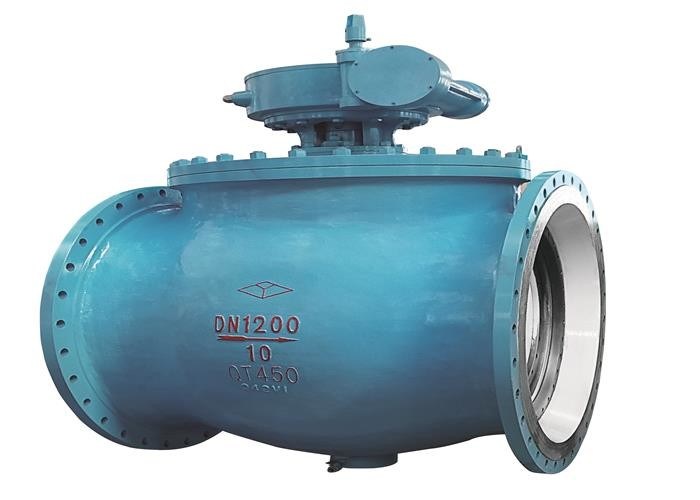

หน้าแปลนเหล็กดัดปลายวาล์วครึ่งวงกลมนอกรีต บอลวาล์วลอย

การใช้งาน:

วาล์วนี้ใช้ป้องกันตัวกลางจากกระแสไฟที่ไม่พึงประสงค์ในระบบท่อใดๆ

หลักการทำงาน

วาล์วถูกปลดบล็อกหรือถูกบล็อกโดยการหมุนโซ่วาล์วบอลวาล์วมีข้อดีคือสวิตช์ไฟและปริมาตรน้อยสามารถทำเป็นเส้นผ่านศูนย์กลางขนาดใหญ่ การปิดผนึกที่เชื่อถือได้ โครงสร้างที่เรียบง่าย และการบำรุงรักษาที่สะดวกพื้นผิวการปิดผนึกและพื้นผิวทรงกลมมักจะปิด ซึ่งไม่ง่ายที่จะกัดเซาะโดยตัวกลางมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ

รูปแบบโครงสร้าง

1. แบบติดตั้งบนสุด: มุ่งเป้าไปที่สื่อที่มีการสึกกร่อนและสึกหรออย่างรุนแรงเป็นหลักโครงสร้างติดตั้งด้านบนสะดวกมากสำหรับการเปลี่ยนและบำรุงรักษาชิ้นส่วนเปิดและปิดที่เสียหายไม่จำเป็นต้องถอดวาล์วทั้งหมดออกจากท่อ ซึ่งช่วยประหยัดเวลาและค่าใช้จ่ายในการบำรุงรักษาได้มาก

2. ชนิดติดตั้งด้านข้าง: ชนิดติดตั้งด้านข้างมีโครงสร้างกะทัดรัดและน้ำหนักวาล์วเบาเหมาะสำหรับโอกาสที่ต้องการพื้นที่ติดตั้งวาล์ว

ลักษณะเฉพาะ

① วาล์วครึ่งซีกนอกรีตเป็นโครงสร้างติดตั้งด้านบนวาล์วที่ติดตั้งบนท่อสามารถตรวจสอบและซ่อมแซมได้โดยตรงทางออนไลน์ ซึ่งสามารถลดการปิดอุปกรณ์และลดต้นทุนได้อย่างมีประสิทธิภาพ

② วาล์วครึ่งวงกลมนอกรีตคือการออกแบบที่นั่งเดี่ยวปัญหาที่ตัวกลางในช่องของวาล์วส่งผลต่อความปลอดภัยในการใช้งานเนื่องจากแรงดันที่เพิ่มขึ้นผิดปกตินั้นหมดไป

③ การออกแบบแรงบิดต่ำก้านวาล์วที่มีการออกแบบโครงสร้างพิเศษสามารถเปิดและปิดได้ง่ายด้วยมือจับขนาดเล็กเท่านั้น

④ ไม่มีแรงเสียดทานระหว่างการเปิดและปิดฟังก์ชันนี้แก้ปัญหาอย่างสมบูรณ์ซึ่งการปิดผนึกวาล์ว [wiki] แบบดั้งเดิม [/ wiki] ได้รับผลกระทบจากการเสียดสีร่วมกันระหว่างพื้นผิวการปิดผนึก

⑤ โครงสร้างซีลลิ่มวาล์วถูกผนึกโดยการกดลิ่มบอลลงบนบ่าวาล์วโดยแรงทางกลจากก้านวาล์ว เพื่อไม่ให้ความหนาแน่นของวาล์วได้รับผลกระทบจากการเปลี่ยนแปลงของแรงดันต่างของท่อ และรับประกันประสิทธิภาพการปิดผนึกภายใต้เงื่อนไขต่างๆ สภาพการทำงาน.

⑥ โครงสร้างการทำความสะอาดตัวเองของพื้นผิวการปิดผนึกของวาล์วครึ่งซีกนอกรีตเมื่อลูกบอลเอียงออกจากบ่าวาล์ว ของเหลวในท่อจะไหลผ่าน 360 °เท่าๆ กันตามพื้นผิวการปิดผนึกของลูกบอล ซึ่งไม่เพียงแต่กำจัดการขจัดสิ่งสกปรกบนบ่าวาล์วด้วยของไหลความเร็วสูงเท่านั้น แต่ยังล้างด้วย ออกจากการสะสมบนพื้นผิวการปิดผนึกเพื่อให้บรรลุวัตถุประสงค์ในการทำความสะอาดตัวเอง

วัตถุประสงค์หลัก

1. ค่าความต้านทานของเหลวมีค่าน้อย และค่าสัมประสิทธิ์ความต้านทานเท่ากับส่วนของท่อที่มีความยาวเท่ากัน

2. โครงสร้างเรียบง่าย ปริมาณน้อย และน้ำหนักเบา

3. แน่นและเชื่อถือได้พื้นผิวการปิดผนึกของบอลวาล์วทำจากพลาสติกอย่างทั่วถึงและมีประสิทธิภาพการปิดผนึกที่ดีมันยังถูกใช้กันอย่างแพร่หลายในระบบสุญญากาศ

4. ใช้งานง่ายและเปิดและปิดได้อย่างรวดเร็วเพียงแค่ต้องหมุน 90 องศาจากการเปิดเต็มจนถึงปิดจนสุด ซึ่งสะดวกสำหรับการควบคุมระยะไกล

5. การบำรุงรักษาสะดวก โครงสร้างของบอลวาล์วเรียบง่าย วงแหวนปิดผนึกสามารถเคลื่อนย้ายได้โดยทั่วไป การถอดและเปลี่ยนค่อนข้างสะดวก

6. เมื่อเปิดจนสุดหรือปิดจนสุด พื้นผิวการซีลของบอลและบ่าวาล์วจะถูกแยกออกจากตัวกลางเมื่อสื่อผ่านเข้าไปจะไม่ทำให้เกิดการสึกกร่อนของพื้นผิวซีลวาล์ว

7. มีการใช้งานที่หลากหลาย ตั้งแต่เส้นผ่านศูนย์กลางขนาดเล็กจนถึงไม่กี่มิลลิเมตร และเส้นผ่านศูนย์กลางขนาดใหญ่จนถึงไม่กี่เมตรสามารถใช้ได้ตั้งแต่สุญญากาศสูงไปจนถึงแรงดันสูงเมื่อลูกบอลหมุนไป 90 องศา ทางเข้าและทางออกจะต้องเป็นทรงกลม เพื่อตัดกระแส

ฟังก์ชันและข้อมูลจำเพาะ
