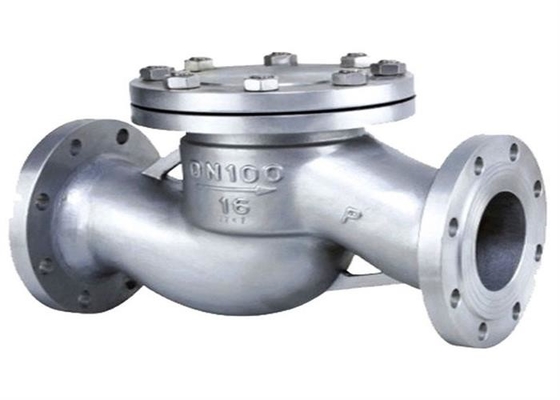

สแตนเลส 1.0/1.6/2.5 Mpa DIN มาตรฐานหน้าแปลน End Lift เช็ควาล์ว

บทนำ

เช็ควาล์วยกหมายถึงวาล์วที่เปิดและปิดแผ่นวาล์วโดยอัตโนมัติขึ้นอยู่กับการไหลของตัวกลางเพื่อป้องกันการไหลย้อนกลับของตัวกลางเรียกอีกอย่างว่าเช็ควาล์ว วาล์วทางเดียว วาล์วไหลย้อนกลับ และวาล์วแรงดันย้อนกลับเช็ควาล์วเป็นของวาล์วอัตโนมัติ ซึ่งส่วนใหญ่ใช้เพื่อป้องกันการไหลย้อนกลับของสื่อ การหมุนย้อนกลับของปั๊มและมอเตอร์ขับเคลื่อน และการปล่อยของตัวกลางในคอนเทนเนอร์เช็ควาล์วยังสามารถใช้ในท่อส่งไปยังระบบเสริมซึ่งแรงดันอาจสูงขึ้นเหนือแรงดันของระบบเช็ควาล์วสามารถแบ่งออกได้เป็นส่วนใหญ่ เช็ควาล์วแกว่ง (หมุนตามจุดศูนย์ถ่วง) และเช็ควาล์วยก (เคลื่อนที่ไปตามแกน)

โหมดการติดตั้ง

1. ดิสก์ของเช็ควาล์วสวิงเป็นรูปดิสก์และหมุนรอบเพลาหมุนของช่องบ่าวาล์วเนื่องจากช่องในวาล์วมีความคล่องตัวและความต้านทานการไหลน้อยกว่าของวาล์วตรวจสอบปีกผีเสื้อที่เพิ่มขึ้น จึงเหมาะสำหรับโอกาสที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่มีอัตราการไหลต่ำและการเปลี่ยนแปลงของการไหลไม่บ่อยนัก แต่ไม่เหมาะสำหรับการไหลเป็นจังหวะ และ ประสิทธิภาพการปิดผนึกไม่ดีเท่าของประเภทการยกเช็ควาล์วปีกผีเสื้อแบ่งออกเป็นประเภทดิสก์เดี่ยว ประเภทดิสก์คู่ และประเภทครึ่งหลายรายการทั้งสามรูปแบบนี้ส่วนใหญ่จะถูกแบ่งตามเส้นผ่านศูนย์กลางของวาล์ว เพื่อป้องกันไม่ให้แรงกระแทกของไฮดรอลิกลดลงเมื่อสื่อหยุดไหลหรือไหลย้อนกลับ

2. ยกเช็ควาล์ว: สำหรับเช็ควาล์วที่มีแผ่นวาล์วเลื่อนไปตามเส้นกึ่งกลางแนวตั้งของตัววาล์ว วาล์วตรวจสอบเกลียวภายในสามารถติดตั้งได้เฉพาะบนไปป์ไลน์แนวนอนเท่านั้น และแผ่นวาล์วบนแรงดันสูงขนาดเล็ก- เช็ควาล์วขนาดเส้นผ่าศูนย์กลางสามารถนำลูกบอลรูปร่างของเช็ควาล์วปีกผีเสื้อนั้นเหมือนกับของวาล์วหยุด (ซึ่งสามารถใช้เป็นวาล์วหยุดได้) ดังนั้นค่าสัมประสิทธิ์การต้านทานของเหลวจึงสูงโครงสร้างคล้ายกับวาล์วหยุด ตัววาล์วและแผ่นดิสก์เหมือนกับวาล์วหยุดส่วนบนของแผ่นวาล์วและส่วนล่างของฝาครอบวาล์วถูกประมวลผลด้วยปลอกตัวนำปลอกนำดิสก์วาล์วสามารถขึ้นและตกได้อย่างอิสระในปลอกไกด์ดิสก์วาล์วเมื่อตัวกลางไหลลงสู่ด้านล่าง แผ่นวาล์วจะเปิดขึ้นโดยแรงขับของตัวกลางเมื่อตัวกลางหยุดไหล จานวาล์วจะตกลงบนบ่าวาล์วในแนวตั้งเพื่อป้องกันการไหลย้อนกลับของตัวกลางทิศทางของช่องทางเข้าและทางออกขนาดกลางของเช็ควาล์วปีกผีเสื้อตรงผ่านนั้นตั้งฉากกับช่องบ่าวาล์วสำหรับเช็ควาล์วแนวตั้ง ทิศทางของช่องทางเข้าและทางออกขนาดกลางจะเหมือนกับช่องบ่าวาล์ว และความต้านทานการไหลจะน้อยกว่าของวาล์วตรวจสอบทางตรง

3. เช็ควาล์วสวิง: เช็ควาล์วที่ดิสก์หมุนรอบเพลาพินในบ่าวาล์วเช็ควาล์วดิสก์มีโครงสร้างที่เรียบง่ายและสามารถติดตั้งได้เฉพาะบนไปป์ไลน์แนวนอนที่มีประสิทธิภาพการปิดผนึกที่ดีเท่านั้น

4. ยกเช็ควาล์ว: วาล์วที่แผ่นดิสก์เลื่อนไปตามเส้นกึ่งกลางของตัววาล์วเช็ควาล์วท่อเป็นวาล์วใหม่มีปริมาณน้อย น้ำหนักเบา และเทคโนโลยีการประมวลผลที่ดีเป็นหนึ่งในทิศทางการพัฒนาของเช็ควาล์วอย่างไรก็ตาม ค่าสัมประสิทธิ์การต้านทานของไหลนั้นมากกว่าค่าสัมประสิทธิ์การต้านทานของไหลเล็กน้อย

5. เช็ควาล์วอัด: วาล์วนี้ใช้เป็นน้ำป้อนหม้อไอน้ำและวาล์วปิดไอน้ำมีฟังก์ชั่นครอบคลุมของการยกเช็ควาล์ว วาล์วหยุด หรือวาล์วมุม

มิติ
