รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | ลิฟท์เช็ควาล์ว | การเชื่อมต่อ: | ปลายแปลน |
|---|---|---|---|
| สี: | คำขอของลูกค้า สีเทา | ปานกลาง: | น้ำมัน น้ำ แก๊ส |
| วัสดุของตัวเครื่อง: | Carbon Steel ; เหล็กกล้าคาร์บอน ; WCB WCB | ความดัน: | แรงดันปานกลาง, แรงดันสูง, อุณหภูมิปกติ |
| อุณหภูมิของสื่อ: | อุณหภูมิปานกลาง, อุณหภูมิปกติ, อุณหภูมิสูง | วัสดุดิสก์: | เหล็กกล้าคาร์บอน ;WCB |
| ขนาด: | DN15 ถึง DN300 | โครงสร้าง: | ตรวจสอบ |
| แสงสูง: | WCB Piston Lift Type เช็ควาล์ว,Steel Piston Lift Type เช็ควาล์ว,เช็ควาล์วน้ำหนักเบา Piston Lift Type |
||
เช็ควาล์วเหล็กหล่อ H41h และ H41W ใช้กันอย่างแพร่หลายสำหรับแรงดันเล็กน้อย PN1 สำหรับท่อภายใต้สภาพการทำงานต่างๆ เช่น ปิโตรเลียม อุตสาหกรรมเคมี และโรงไฟฟ้าพลังความร้อนที่มีอุณหภูมิในการทำงาน - 29 ~ 550 ℃ ที่ 6 ~ 10.0MPa สื่อที่ใช้คือ น้ำ น้ำมัน ไอน้ำ ฯลฯ หน้าที่หลักของมันคือการป้องกันการไหลย้อนกลับปานกลาง การหมุนย้อนกลับของปั๊มและมอเตอร์ขับเคลื่อน และการปล่อยของกลางในภาชนะ

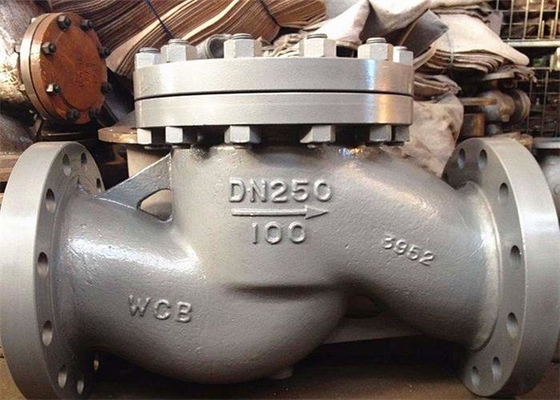

ระหว่างการใช้วาล์ว สื่อจะไหลไปตามทิศทางของลูกศรในรูป
1. เมื่อสื่อไหลไปในทิศทางที่กำหนด แผ่นวาล์วจะได้รับผลกระทบจากแรงปานกลางเมื่อตัวกลางถูกเปิดสำหรับกระแสทวน แผ่นดิสก์วาล์วและพื้นผิวการปิดผนึกของบ่าวาล์วจะปิดลงเนื่องจากน้ำหนักในตัวเองของจานวาล์วและแรงย้อนกลับของตัวกลาง เพื่อป้องกันกระแสทวนของตัวกลาง
2. พื้นผิวการปิดผนึกของตัววาล์วและแผ่นดิสก์ต้องหุ้มด้วยสแตนเลส
| พิมพ์ | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Y-16C | การวัด t (มม.) | หลี่ | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| ดี | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14—2 | 16—2 | 16—2 | 18-2 | 18-2 | 20-2 | 20-2 | 20-2 | 22-2 | 22-2 | 24—2 | 26—2 | 30—2 | 30—2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 4X ф18 | 8Xф18 | 8Xф18 | 8Xф18 | 8Xф22 | 12Xф23 | 12Xф25 | 12Xф25 | ||
| น้ำหนัก (กิโลกรัม) | 3.3 | 4.13 | 5.33 | 8.7 | 11.66 | 14.33 | 23 | 27 | 35.2 | 54 | 73.2 | 126 | 175 | 262 | ||
| พิมพ์ | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Y-16C | การวัด t (มม.) | หลี่ | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| ดี | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14—2 | 16—2 | 16—2 | 18-2 | 18-2 | 20-2 | 20-2 | 20-2 | 22-2 | 22-2 | 24—2 | 26—2 | 30—2 | 30—2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 8X ф18 | 8Xф18 | 8Xф22 | 8Xф26 | 8Xф26 | 12Xф26 | 12Xф30 | 16Xф30 | ||
| น้ำหนัก (กิโลกรัม) | 3.3 | 4.13 | 5.33 | 8.7 | 13.00 น. | 14.33 | 23 | 27 | 45.0 | 54 | 73.2 | 148 | 191 | 450 | ||
