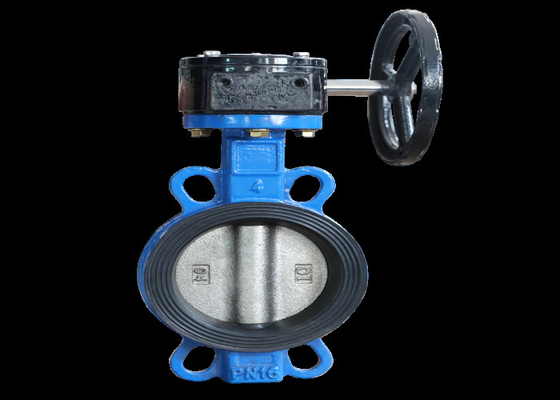

Worm Gear Driven วัสดุเหล็กหล่อ Pin-Less Wafer Butterfly Valve

บทนำ

แผ่นผีเสื้อของวาล์วผีเสื้อเวเฟอร์ติดตั้งในทิศทางเส้นผ่านศูนย์กลางของท่อในช่องทรงกระบอกของตัววาล์วปีกผีเสื้อ แผ่นผีเสื้อรูปแผ่นดิสก์จะหมุนรอบแกนด้วยมุมการหมุน 0 ° - 90 ° ซึ่งสามารถทำหน้าที่ควบคุมการไหลได้เมื่อจานปีกผีเสื้อหมุนไปที่ 90 ° วาล์วจะถึงช่องเปิดสูงสุดวาล์วปีกผีเสื้อมีข้อดีของโครงสร้างที่เรียบง่าย ปริมาณน้อย และน้ำหนักเบาประกอบด้วยเพียงไม่กี่ส่วนนอกจากนี้ ยังสามารถเปิดและปิดได้อย่างรวดเร็วด้วยการหมุน 90° ซึ่งใช้งานง่ายในขณะเดียวกัน วาล์วก็มีลักษณะการควบคุมของเหลวที่ดี

คุณสมบัติโครงสร้างของเวเฟอร์วาล์วผีเสื้อ

① การออกแบบที่ไม่ซ้ำกันของความเยื้องศูนย์สามทางทำให้ไม่มีการส่งผ่านแรงเสียดทานระหว่างพื้นผิวการปิดผนึก และยืดอายุการใช้งานของวาล์ว

② ซีลยางยืดที่เกิดจากแรงบิด

③ การออกแบบรูปทรงลิ่มอันชาญฉลาดช่วยให้วาล์วมีฟังก์ชันการปิดผนึกอัตโนมัติในการปิดให้แน่นมากขึ้น และมีการชดเชยและการรั่วไหลเป็นศูนย์ระหว่างพื้นผิวการปิดผนึก

④ ขนาดเล็ก น้ำหนักเบา ใช้งานง่าย และติดตั้งง่าย

⑤ อุปกรณ์นิวเมติกและไฟฟ้าสามารถกำหนดค่าได้ตามความต้องการของผู้ใช้เพื่อตอบสนองความต้องการของการควบคุมระยะไกลและการควบคุมโปรแกรม

⑥ วัสดุของชิ้นส่วนอะไหล่สามารถใช้ได้กับสื่อต่างๆ และสามารถเคลือบเพื่อป้องกันการกัดกร่อนได้ (ซับใน F46, gxpp, Po ฯลฯ)

⑦ การกระจายโครงสร้างอย่างต่อเนื่อง: การเชื่อมแบบหนีบ หน้าแปลน และก้น

ความยาวโครงสร้างของวาล์วต้องเป็นไปตามข้อกำหนดของ gb12221-1989 และขนาดการเชื่อมต่อหน้าแปลนต้องเป็นไปตามข้อกำหนดของ JB / t79-1994

วัสดุชิ้นส่วน

มิติ
